Блок питания Huawei PAH-3000WA
- блок питания
- 3000 Вт
- питание AC, HVDC
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Блок питания Huawei PAH-3000WA. Питает оборудование Huawei или распределяет питание внутри стойки. Подходит только к своей линейке и своему посадочному месту. У этого исполнения тип питания: AC, HVDC.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны мощность блока питания 3000 Вт; типовая мощность 68,25 Вт; габариты в×ш×г 41 × 106,5 × 485 мм.
Как подобрать
Блок питания подбирается под шасси и под схему резервирования. Мощность считают по максимальной конфигурации, а не по текущей.
Совместимость
Позиция заявлена к семействам CloudEngine 16800, S16700, USG12000. Список собран по документации вендора и по нашим сборкам, но конфигурацию под вашу задачу инженеры всё равно проверяют до оплаты.
Установка
По монтажу: мощность 68,25 Вт закладывается в расчёт питания и охлаждения; вес брутто 4,036 кг, это важно для расчёта доставки.
Где применяется
Блоки питания берут комплектом под схему резервирования. При схеме N плюс один выход одного блока не гасит оборудование, а замена идёт на горячую. Для этого нужен свободный блок в запасе, а не только установленные.
Что проверяем до отгрузки
Сверяем парт-номер 02312JEA с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02312JEA даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02312JEA в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
По документации вендора позиция заявлена к семействам CloudEngine 16800, S16700, USG12000. Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
Подходит к оборудованию
| Тип питания | AC, HVDC |
|---|---|
| Мощность блока питания | 3000 Вт |
| Вид изделия | блок питания |
| Типовая мощность, Вт | 68,25 |
| Габариты В×Ш×Г, мм | 41 × 106,5 × 485 |
| Вес брутто, кг | 4,036 |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2039-12-31 |
Документация Huawei
Об устройстве
Исполнение PAH-3000WA, парт-номер 02312JEA. Состав: Блок питания 3 000 Вт AC и HVDC с двумя вводами.

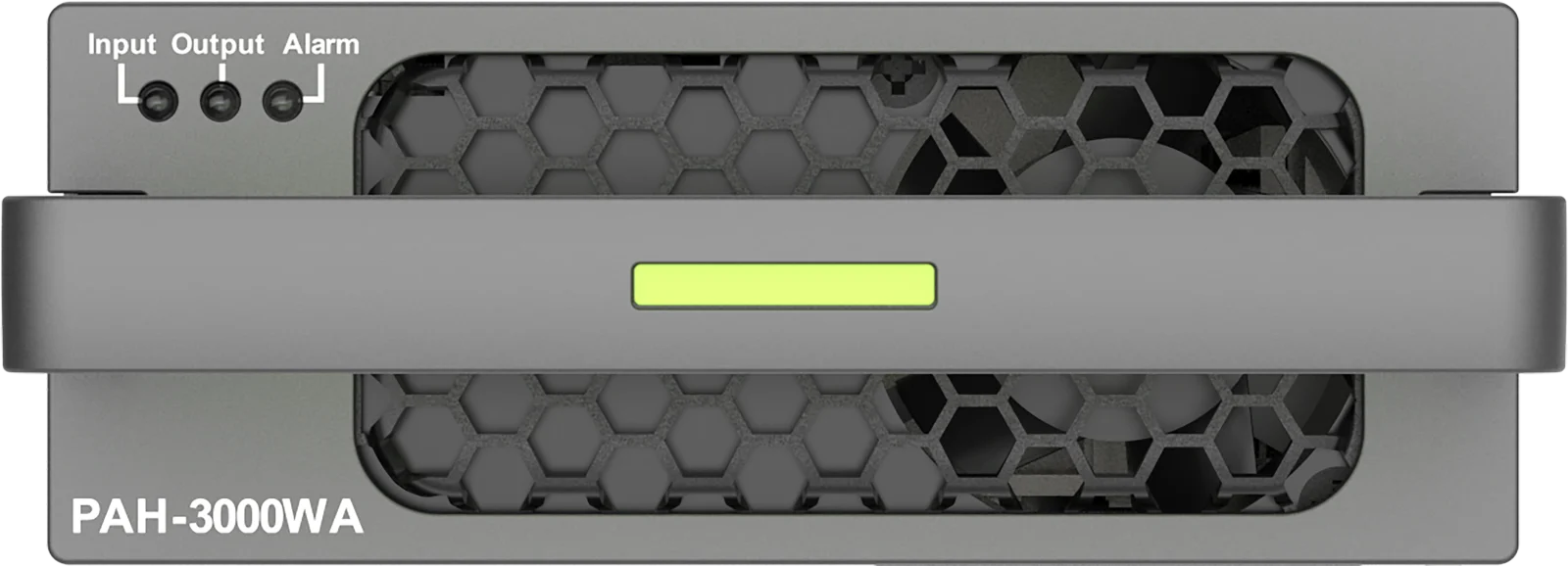

Внешний вид
- зелёный, горит ровноВходная мощность в пределах нормы.
- зелёный, часто мигает, 4 ГцВходное напряжение вне нормы.
- зелёный, не горитНа вход блока питания не подаётся напряжение.
- зелёный, горит ровноВыходная мощность в пределах нормы.
- зелёный, не горитБлок питания не выдаёт мощность или работает с отклонениями.
- красный, не горитБлок питания работает нормально.
- красный, горит ровноОтказ блока питания. Возможные причины: внутреннее короткое замыкание, отказ вентилятора, перенапряжение на выходе, отключение из-за перегрева, потеря связи, сильный перекос токов.

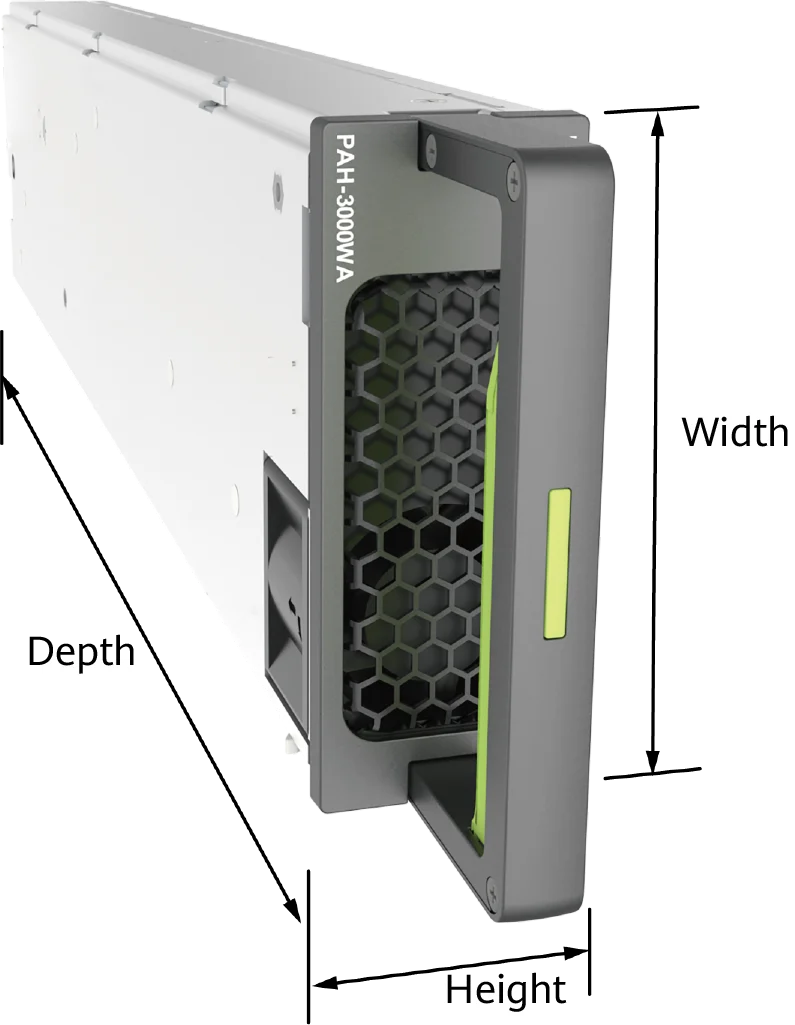

Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 41 × 106,5 × 485 мм |
| Вес без упаковки, кг | 2,8 кг |
Технические характеристики
| Параметр | Значение |
|---|---|
| Число входов | 2 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от 200 до 240 В AC (сеть 220 В), 240 В DC / 380 В DC |
| Диапазон входного напряжения, В | AC: от 176 до 290 В, от 45 до 65 Гц. Высоковольтный DC: от 188 до 288 В и от 260 до 400 В |
| Номинальный входной ток, А | 14 А |
| Наибольший входной ток, А | 16 А |
| Номинальное выходное напряжение, В | 53,5 В |
| Номинальный выходной ток, А | 56 А |
| Номинальная выходная мощность, Вт | 3 000 Вт. Система питания AC рассчитана на 200 … 240 В при допустимом диапазоне входного напряжения от 176 до 290 В. При входном напряжении 175 В AC и ниже, например 110 В AC, номинальная выходная мощность падает до 1 500 Вт. |
Версии ПО
| Продукт | Модель | Первая поддерживаемая версия | Ограничения | Номера доступных слотов |
|---|---|---|---|---|
| CloudEngine 16804 | CE16804-AH | V200R005C20 | - | PM1–PM6 |
| CloudEngine 16808 | CE16808-AH | V200R005C20 | - | PM1–PM10 |
| CloudEngine 16816 | CE16816-AH | V200R005C20 | - | PM1–PM20 |
