Парт-номер 03033EMG-003

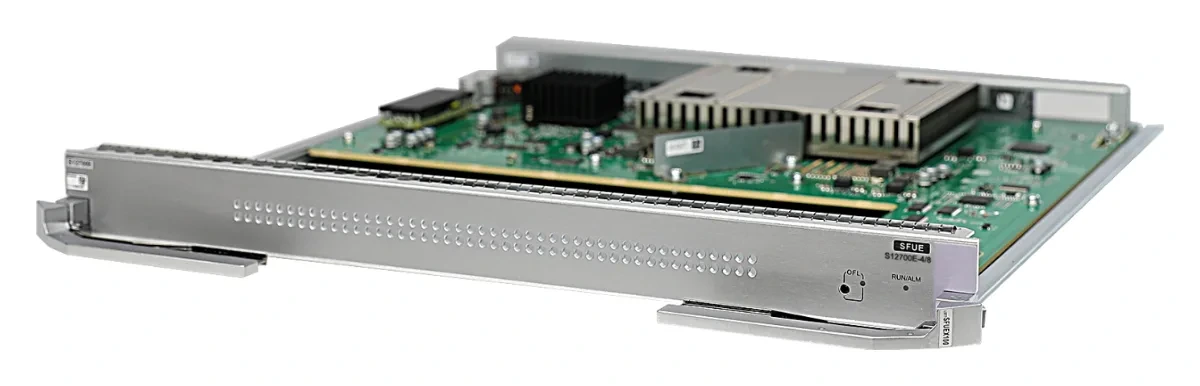

Модуль коммутационной матрицы Huawei LST7SFUEX100

модуль коммутационной матрицы

Цена по запросу

Считаем под конфигурацию, объём и срок поставки. Цена за штуку.

Под заказ

Срок и цену подтверждаем при расчёте

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2026EOS - поддержка вендора до 31 декабря 2036

Модуль коммутационной матрицы Huawei LST7SFUEX100. Устанавливается в слот коммутатора или маршрутизатора и добавляет ему порты или отдельную функцию. Подходит к слотам своей линейки.

Как подобрать

Плата встаёт в шасси. Перед заказом сверяются посадочное место, версия программного обеспечения шасси и свободные слоты: у модульных коммутаторов часть слотов занята модулями матрицы и управления.

Совместимость

Позиция заявлена к семействам S12700E. Список собран по документации вендора и по нашим сборкам, но конфигурацию под вашу задачу инженеры всё равно проверяют до оплаты.

Где применяется

Платы берут двумя способами: под расширение работающего шасси, когда свободных портов больше нет, и в запас, когда нужна быстрая замена в случае отказа. Второй случай стоит считать заранее: у снятых с выпуска позиций запас на складах постепенно тает.

Что проверяем до отгрузки

Сверяем парт-номер 03033EMG-003 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.

Поставка

Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.

Гарантия и документы

На позицию 03033EMG-003 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.

Жизненный цикл

Huawei прекращает выпуск модели 31 декабря 2026. Вендорская поддержка заявлена до 31 декабря 2036. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.

Вопросы и ответы

Что входит в поставку этой позиции

Поставляется сама позиция 03033EMG-003 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.

Подойдёт ли эта позиция к моему оборудованию

По документации вендора позиция заявлена к семействам S12700E. Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.

Сколько ждать поставку и как оформляется сделка

Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.

Что значат даты EOM и EOS для этой позиции

Huawei прекращает выпуск модели 31 декабря 2026. Вендорская поддержка заявлена до 31 декабря 2036. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.

Подходит к оборудованию

семейство коммутаторовS12700E

Характеристики позиции 03033EMG-003
Вид платы или модуля	модуль коммутационной матрицы
Габариты В×Ш×Г, мм	35,06 × 398,6 × 431,4
Артикул	03033EMG-003
Модель	LST7SFUEX100
Единица поставки	штука
Снятие с продажи	2026-12-31
Окончание поддержки	2036-12-31

Документация Huawei

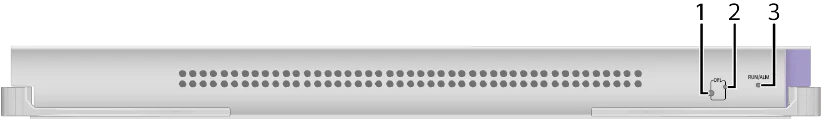

Индикаторы и кнопки

Количество	Индикатор или кнопка	Цвет	Описание
1	Кнопка OFL	-	Если в шасси с LST7SFUEX100 стоят и нормально работают хотя бы две коммутационные матрицы, то перед тем как вынуть одну, удерживайте кнопку OFL на ней, пока индикатор OFL не замигает красным или не загорится красным ровно. Ровное красное свечение означает, что матрица отсоединена от системы и её можно вынимать. У нормально работающей матрицы индикатор RUN/ALM медленно мигает зелёным, а индикатор OFL не горит.
2	Индикатор OFL	Красный	Горит ровно: коммутационная матрица отсоединена от системы, её можно вынимать из шасси. Мигает: матрица отсоединяется, вынимать её нельзя. Не горит: матрица работает, вынимать её нельзя.
3	RUN/ALM: индикатор работы	Зелёный	Горит ровно: плата под питанием. Если индикатор горит ровно не дольше 30 секунд, запускается процессор, если дольше 30 секунд, программа не работает. Мигает медленно: программа платы работает нормально. Мигает быстро: программа платы запускается.
Красный	Горит ровно: плата неисправна, нужно вмешательство инженера.	Горит ровно: плата неисправна, нужно вмешательство инженера.	Горит ровно: плата неисправна, нужно вмешательство инженера.
Жёлтый	Горит ровно: плата обесточена. Например, её выключили командой power off или она только собирается запуститься.	Горит ровно: плата обесточена. Например, её выключили командой power off или она только собирается запуститься.	Горит ровно: плата обесточена. Например, её выключили командой power off или она только собирается запуститься.

Версии ПО

Название платы	Парт-номер	Шасси S12700E
LST7SFUEX100	03033EMG	Шасси S12700E-4 и S12700E-8: поддерживается с версии V200R019C00. Шасси S12700E-12: не поддерживается. Платам выпуска с июня 2021 года в версии V200R019C00 нужен патч V200R019SPH029 или новее и mod-файл S12700_V200R019C00SPC500_BOARD_MOD002.mod или новее.
03033EMG-002	Шасси S12700E-4 и S12700E-8: поддерживается с версии V200R021C10SPC600. Шасси S12700E-12: не поддерживается. В версии V200R019C10SPC500 плате нужен патч V200R019SPH380 или новее и mod-файл S12700_V200R019C10SPC500_BOARD_MOD005.mod или новее. В версиях V200R021C00SPC100 и V200R021C01 нужен патч V200R021SPH180 или новее.	Шасси S12700E-4 и S12700E-8: поддерживается с версии V200R021C10SPC600. Шасси S12700E-12: не поддерживается. В версии V200R019C10SPC500 плате нужен патч V200R019SPH380 или новее и mod-файл S12700_V200R019C10SPC500_BOARD_MOD005.mod или новее. В версиях V200R021C00SPC100 и V200R021C01 нужен патч V200R021SPH180 или новее.
03033EMG-003	Шасси S12700E-4 и S12700E-8: поддерживается с версии V200R022C10. Шасси S12700E-12: не поддерживается. В версии V200R022C00SPC500 плате нужен патч V200R022SPH120 или новее.	Шасси S12700E-4 и S12700E-8: поддерживается с версии V200R022C10. Шасси S12700E-12: не поддерживается. В версии V200R022C00SPC500 плате нужен патч V200R022SPH120 или новее.
