Парт-номер 02357GCU
Коммутатор ЦОД Huawei CE9875-64EO, направление охлаждения Port-side Intake, 64 оптических порта 800G
- 64 × 800 Гбит/с
- блок в комплекте
Цена по запросу
Считаем под конфигурацию, объём и срок поставки.
Цена за штуку.
Под заказ
Срок и цену подтверждаем при расчёте
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

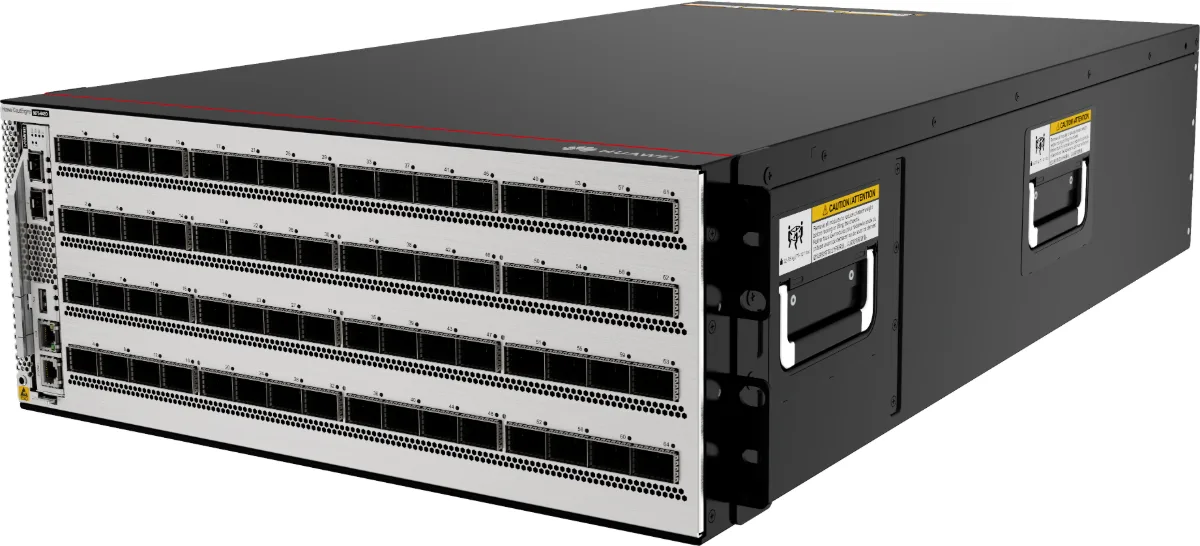

Коммутатор ЦОД Huawei CloudEngine CE9875-64EO. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. У этого исполнения количество портов доступа: 64; скорость портов доступа: 800 Гбит/с; тип портов: оптические; комплектность питания: блок в комплекте; направление охлаждения: Port-side Intake. Эта модель идёт в каталоге под 2 артикулами: 02357GCU, 02357DJM. Отличий между ними в поставочном каталоге нет, поэтому перед заказом сверяем исполнение по документации Huawei. Здесь артикул 02357GCU.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 64; тип питания AC; всего портов 66 с Uplink; габариты в×ш×г 175 × 442 × 765 мм.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 02357GCU с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02357GCU даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02357GCU в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
| Количество портов доступа | 64 |
|---|---|
| Скорость портов доступа | 800 Гбит/с |
| Тип портов | оптические |
| Комплектность питания | блок в комплекте |
| Тип питания | AC |
| Всего портов, с Uplink | 66 |
| Направление охлаждения | Port-side Intake |
| Габариты В×Ш×Г, мм | 175 × 442 × 765 |
| Единица поставки | штука |
Документация Huawei
Об устройстве
Исполнение CE9875-64EO, парт-номер 02357GCU. Состав: CE9875-64EO switch (64 порта 800GE OSFP800,2 порта 10GE SFP+,4 × AC Power Modules,6 × Fans,Port-side Intake).
Первая версия ПО, в которой поддержан этот парт-номер, это V300R025C00.
Другие исполнения того же изделия: 02357DJM, Коммутатор CE9875-64EO (64 × 800G OSFP800, 2 × 10GE SFP+, без вентиляторных модулей и блоков питания).
Коммутатор не поддерживает стекирование.

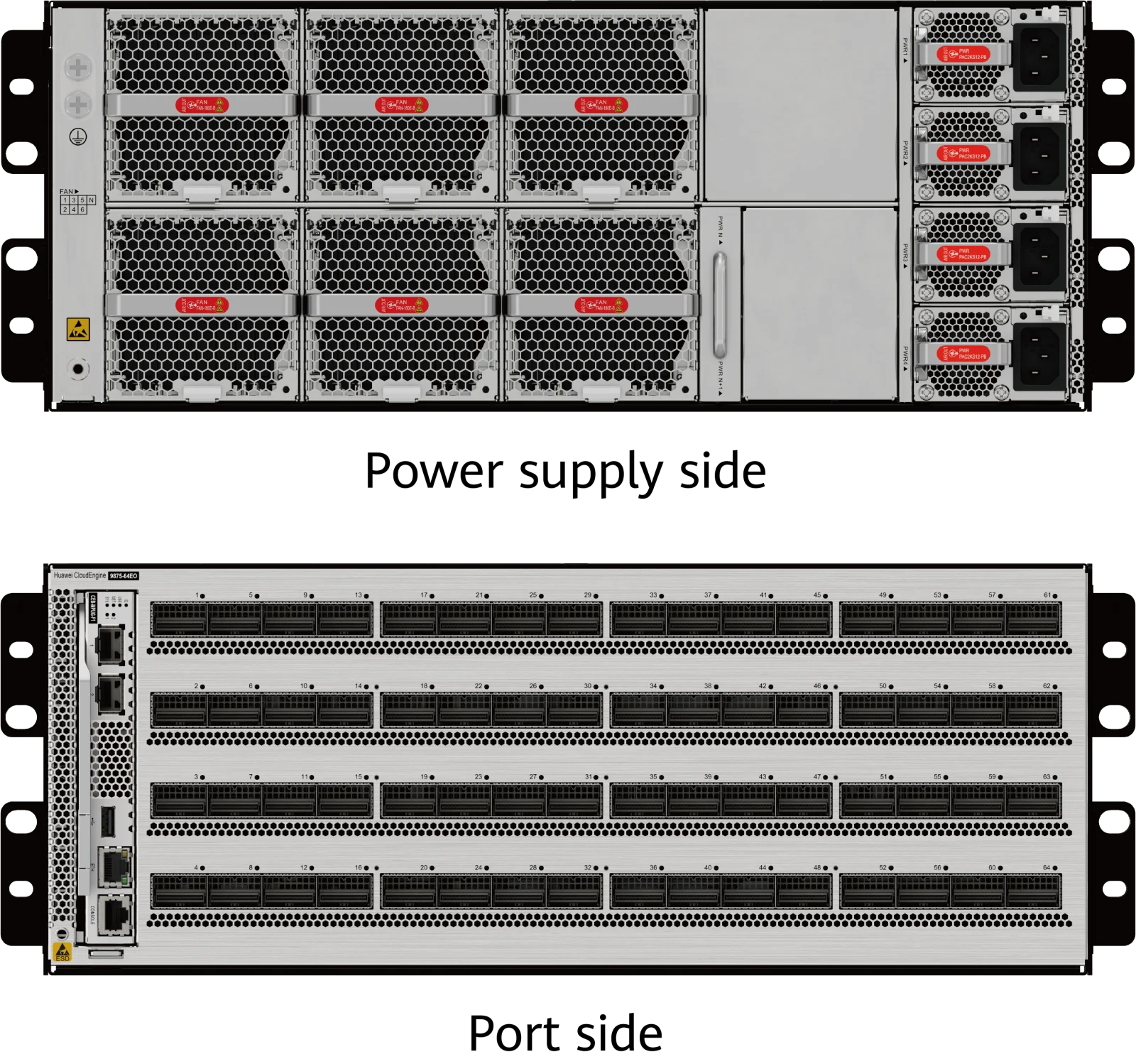

Портовая панель
Изображения в документе справочные.
- 1Гнездо антистатического браслета со стороны блоков питания
- 2Винт заземления
- 3Шесть слотов вентиляторов. Подходит модуль FAN-180E-B. Если индикатор FAN2 мигает жёлтым, питание 12 В на микросхеме коммутации внутри устройства работает неправильно.
- 4Четыре слота блоков питания. Подходят блоки PAC2KS12-PB, PDC2K2S12-PB и PHD2KS12-PB
- 5Два оптических порта 10GE SFP+
- 6Порт USB
- 7Порт управления ETH, RJ45
- 8Консольный порт
- 9Гнездо антистатического браслета со стороны портов
- 10Серийный номер ESN и MAC-адрес. Код можно считать сканером.
- 11Отдельная плата управления. Плата меняется на горячую, при отказе её заменяют подходящей запчастью. Замена прерывает работу устройства, поэтому выполняйте её осознанно.
- 12Шестьдесят четыре оптических порта 800GE OSFP800
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ принимает и передаёт данные на скорости 10 Гбит/с. С версии V300R025C10 поддерживаются два порта 10GE SFP+, они могут работать на 1 Гбит/с. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, медные модули 10GE SFP+, кабель AOC SFP+ на SFP+. Поддерживаются оптические модули 10GE-uSR/SR/LR/ZR/iLR/BX10/ER, Base-T и AOC, а также GE-SX/LX10. |
| Оптический порт 800GE OSFP800 | OSFP800 | Порт 800GE OSFP800 принимает и передаёт данные на скорости 800 Гбит/с. Поддерживается 64 порта 800GE OSFP800, каждый разбивается на 2 × 400GE или 4 × 200GE. С версии V300R025C10 порт 800GE OSFP800 разбивается и на 8 × 100GE. | Оптические модули 800GE OSFP800. Поддерживаются 800GE-2×VR4, 2×FR4, 2×DR4 и DR8. Модули 800GE-2×DR4 и DR8 работают с версии V300R025C10. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бод, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) служит для подключения терминала настройки или рабочей станции системы управления, через него устройство настраивают на месте или удалённо. Стандарт: IEEE 802.3ab. Режим работы: автосогласование 10/100/1 000 Мбит/с, полный дуплекс | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Порт работает только с накопителями стандарта USB 2.0. Накопители разных производителей отличаются совместимостью и драйверами: если накопитель не заработал, попробуйте другой, известной марки | Работает с накопителями USB 2.0. |
Индикаторы и кнопки
- 1Индикатор порта 10GE
- 2Индикатор состояния системы
- 3Индикатор роли в стеке
- 4Индикатор развёртывания с USB
- 5Индикатор ID
- 6Индикатор порта 800GE
- 7Индикатор порта управления
Индикатор порта 10GE
- зелёный, не горитПорт не подключён или выключен. Индикатор работает с версии V300R025C10.
- зелёный, горит ровноСвязь на порту установлена. Индикатор работает с версии V300R025C10.
- зелёный, мигаетПорт передаёт или принимает данные. Индикатор работает с версии V300R025C10.
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигаетСистема запускается.
- зелёный, горит ровноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
MSTИндикатор роли в стеке
- не горитФункция зарезервирована и не включена.
USBИндикатор развёртывания с USB
- не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор порта 800GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
Индикатор порта управления. У порта два одноцветных индикатора: сверху жёлтый ACT, снизу зелёный LINK.
- зелёный, не горитСоединения нет.
- зелёный, горит ровноСвязь установлена.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты блоков питания | PWR1, PWR2, PWR3, PWR4 | Горизонтальная установка | 1. У коммутатора четыре слота под съёмные блоки питания, которые питают шасси. Ставьте минимум два блока, с четырьмя надёжность выше. Если блоков всего два, не обновляйте, не понижайте и не меняйте их. 2. Коммутатор резервирует четыре блока питания по схеме 2+2. 3. Все блоки питания заменяются на ходу. Если в коммутаторе стоят блоки питания 2 000 Вт AC и 240 В DC, а на вход подано 110 В AC, то при внешнем источнике с двумя фазными проводами каждый блок отдаёт номинальные 2 000 Вт и работает резервирование 2+2, а при источнике с одним фазным проводом каждый блок отдаёт 900 Вт и резервирование 2+2 недоступно. |
| Слоты вентиляторов | FAN1 … FAN6 | Горизонтальная установка | Для устойчивой работы и отвода тепла у каждого коммутатора шесть слотов вентиляторов со съёмными модулями. Чтобы устройство работало нормально, все шесть модулей должны стоять и работать. |
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.
Сетевые кабели бывают с экраном и без него: экранированная витая пара (STP) и неэкранированная (UTP). Экран уменьшает излучение, мешает перехватить данные и гасит внешние электромагнитные помехи. В одной категории экранированный кабель даёт более высокую скорость, но обходится дороже и монтируется труднее. Кабель без экрана дешевле, легче и гибче, а на обычных сетях разницы почти нет, поэтому берут чаще именно его. Полный дуплекс на 10 Гбит/с вытягивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
- Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.
Кабель AOC
- Кабель AOC SFP+ на SFP+
Активный оптический кабель (AOC) собран из оптического волокна с оптическими модулями на концах, поэтому его просто ставить.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-MP | 02313GCE | - | RJ45 | - | - | 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02315MLH | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| CWDM-SFPGE-LH40-1471 | 02312FWB | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1491 | 02312FVX | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1511 | 02312FWC | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1531 | 02312FWQ | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1551 | 02312FWR | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1571 | 02312FWS | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1591 | 02312FWT | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1611 | 02312FWU | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-SR-MP | 02313AMY | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SRV | 02310STB | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SRV-MP | 02313BJJ | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-MP | 02313BJH | - | LC/DLC | одномодовое | 10 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-USR-MP | 02313BJE | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-SR1 | 02314GDS | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-ER | 02314GFL | - | LC/DLC | одномодовое | 10 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 40 км |
| SFP-10G-SR-E | 02314JUU | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SR-P | 02315KDL | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Медные модули 10GE SFP+
- SFP-10GBaseT-SR
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 495 × 670 × 1 060 мм, с паллетой |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 175 × 442 × 765 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 175 × 442 × 800 мм. |
| Вес без упаковки, кг | 34,9 кг с отдельной платой управления, без блоков питания, вентиляторных модулей и оптических модулей |
| Вес без упаковки в сборе, кг | 41,7 кг без оптических модулей, но с отдельной платой управления, блоками питания AC и вентиляторными модулями. Если устройство рассчитано на модули разных типов, в расчёт берутся самые тяжёлые. |
| Вес с упаковкой, кг | 59,4 кг с паллетой |
| Вес с упаковкой в сборе, кг | 66,2 кг с паллетой |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов: в среднем 65,1 дБ(A), максимум 72,65 дБ(A) |
| Шум при 40 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов: в среднем 83,7 дБ(A), максимум 90,8 дБ(A) |
| Рабочая высота над уровнем моря, м | ≤ 5 000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5 000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 4 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 32 ядра, 2,2 ГГц |
| Оперативная память | DRAM: 16 ГБ |
| Флеш-память NOR | 64 МБ × 2 |
| Накопитель SSD | 8 ГБ SSD |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Порт работает только с накопителями стандарта USB 2.0. Накопители разных производителей отличаются совместимостью и драйверами: если накопитель не заработал, попробуйте другой, известной марки |
| Тип питания | Съёмные блоки DC, AC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 64 x 800GE OSFP800 |
| Порт восходящего канала | 2 × 10GE SFP+ (для управления и эксплуатации, с версии V300R025C10) |
| Порт, работающий и как стековый | Функция зарезервирована и не включена. |
| RTC | Поддерживается |
| Типовая мощность, Вт | 1 602 Вт: полная загрузка трафиком, оптические модули малой дальности на 32 портах, обычная температура, четыре блока питания AC |
| Типовое тепловыделение, БТЕ/ч | 5467 БТЕ/ч: полная загрузка трафиком, оптические модули малой дальности на 32 портах, обычная температура, четыре блока питания AC |
| Мощность без нагрузки, Вт | 956 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 3262 БТЕ/ч |
| Максимальная мощность, Вт | 2 265 Вт: полная загрузка трафиком, оптические модули малой дальности на 64 портах, обычная температура, четыре блока питания AC. 3 118 Вт: оптические модули большой дальности на 64 портах, температура 40 °C, четыре блока питания AC |
| Максимальное тепловыделение, БТЕ/ч | 7729 БТЕ/ч: полная загрузка трафиком, оптические модули малой дальности на 64 портах, обычная температура, четыре блока питания AC. 10639 БТЕ/ч: оптические модули большой дальности на 64 портах, температура 40 °C, четыре блока питания AC |
| Число блоков питания | 4 |
| Резервирование питания | Резервирование 2+2 |
| Номинальное входное напряжение, В | Блок питания 2 000 Вт AC и 240 В DC: AC от 100 до 240 В, 50/60 Гц, DC 240 В. Блок питания DC на 2 200 Вт: от −48 до −60 В DC, +48 В DC. Высоковольтный блок питания DC на 2 000 Вт: 336 В DC |
| Диапазон входного напряжения, В | Блок питания 2 000 Вт AC и 240 В DC: AC от 90 до 290 В, от 45 до 65 Гц, DC от 190 до 290 В. Блок питания DC на 2 200 Вт: от −38,4 до −72 В DC, от +38,4 до +57 В DC. Высоковольтный блок питания DC на 2 000 Вт: от 260 до 400 В DC |
| Наибольший входной ток, А | Блок питания 2 000 Вт AC и 240 В DC: 10 А (от 100 до 240 В AC), 10 А (240 В DC). Блок питания DC на 2 200 Вт: 63 А (от −48 до −60 В DC), 63 А (+48 В DC). Высоковольтный блок питания DC на 2 000 Вт: 10 А (336 В DC) |
| Номинальная выходная мощность, Вт | Блок питания 2 000 Вт AC и 240 В DC: 2 000 Вт (от 220 до 240 В AC и 240 В DC), 1 800 Вт (от 200 до 220 В AC), 900 Вт (от 100 до 130 В AC). Блок питания DC на 2 200 Вт: 2 200 Вт. Высоковольтный блок питания DC на 2 000 Вт: 2 000 Вт |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |

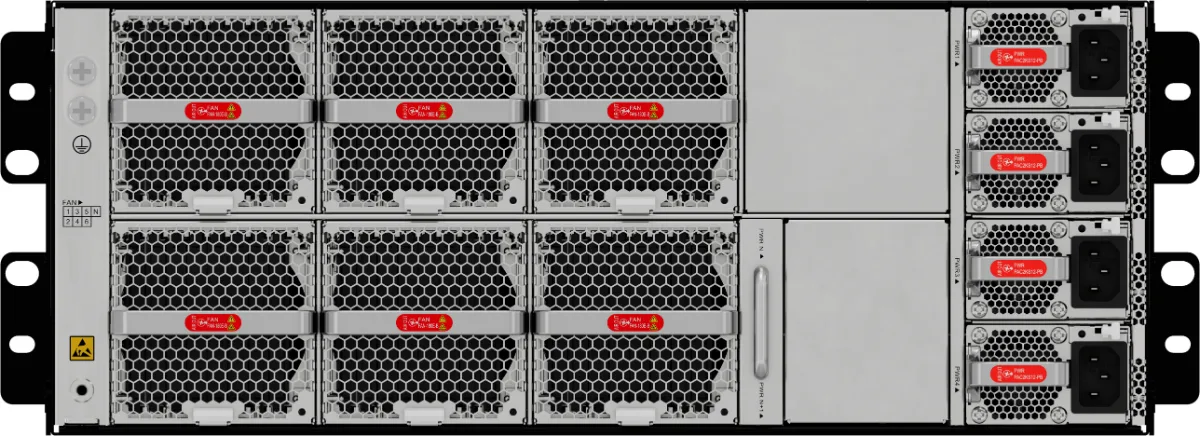

| Число вентиляторных модулей | 6 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 5+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор воздуха со стороны портов, выброс со стороны блоков питания |
| Наличие | 0,99999 |
| Наработка на отказ, лет | 16,64 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315286Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDISFP, 1 Гбит/с, одномодовое, до 10 кмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
Похожие позиции
- Парт-номер 02357DYJКоммутатор ЦОД Huawei CloudEngine XH9320-64EO64 × 800 Гбит/с·без блока питания и вентиляторовПо запросу
- Парт-номер 02357FQNКоммутатор ЦОД Huawei CloudEngine CE9866-64DQ64 × 400 Гбит/с·блок в комплектеПо запросу
- Парт-номер 02357FQRКоммутатор ЦОД Huawei CloudEngine XH9220-64DQ64 × 400 Гбит/с·блок в комплектеПо запросу
- Парт-номер 02356UAPКоммутатор ЦОД Huawei CloudEngine XH9210-32DQ-B032 × 400 Гбит/с·блок в комплектеПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
