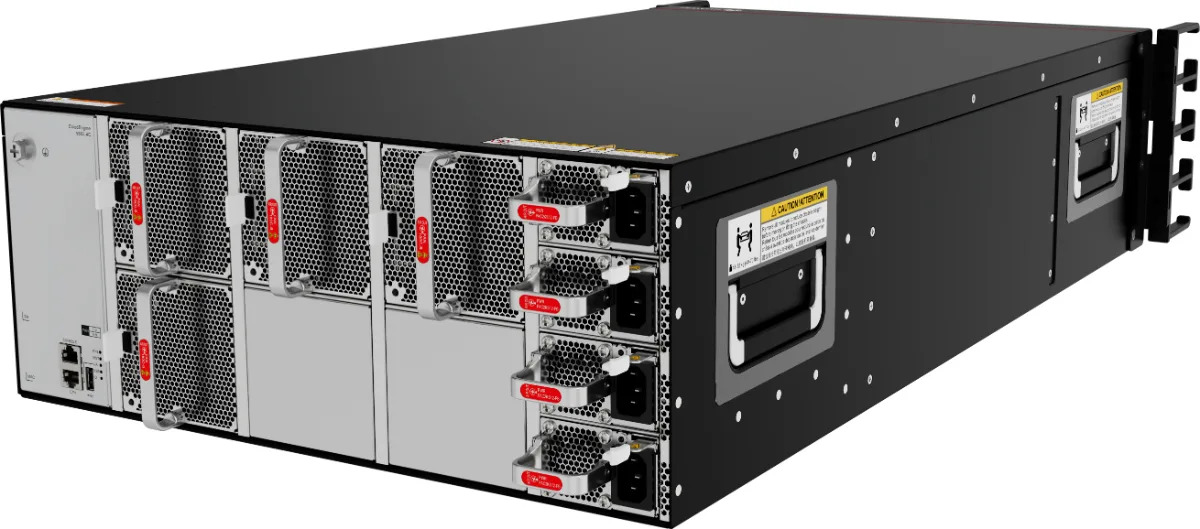

Коммутатор ЦОД Huawei CE9865-4C
- 4 слота расширения
- основное устройство
- без блока питания и вентиляторов
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор ЦОД Huawei CloudEngine CE9865-4C. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. В серии CE9865 это исполнение отличает комплектность питания: без блока питания и вентиляторов. В комплект не входит: вентиляторы и блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество слотов расширения 4; исполнение основное устройство; габариты в×ш×г 175 × 442 × 765 мм.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 02356BCE с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02356BCE даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02356BCE в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Комплектность питания | без блока питания и вентиляторов |
|---|---|
| Количество слотов расширения | 4 |
| Исполнение | основное устройство |
| Габариты В×Ш×Г, мм | 175 × 442 × 765 |
| Серия | CE9865 |
| Заказывается отдельно | вентиляторы и блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2039-12-31 |
Документация Huawei
Об устройстве
Исполнение CE9865-4C, парт-номер 02356BCE. Состав: Шасси CE9865-4C (4 слота субплат, без вентиляторных модулей и блоков питания).
Первая версия ПО, в которой поддержан этот парт-номер, это V300R024C00.
Другие исполнения того же изделия: 02356BCF, шасси CE9865-4C: 4 слота субплат, 2 блока питания AC, 4 вентилятора, забор воздуха со стороны портов; 02356BCJ, шасси CE9865-4C: 4 слота субплат, 4 блока питания AC, 4 вентиляторных модуля, 4 интерфейсные карты 100GE QSFP28 на 32 порта, забор воздуха со стороны портов; 02356HYJ, шасси CE9865-4C: 4 слота субплат, 4 блока питания AC, 4 вентиляторных модуля, 4 интерфейсные карты 400GE QSFP-DD на 8 портов, забор воздуха со стороны портов.
- Коммутатор не поддерживает стекирование.
- Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
- После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.

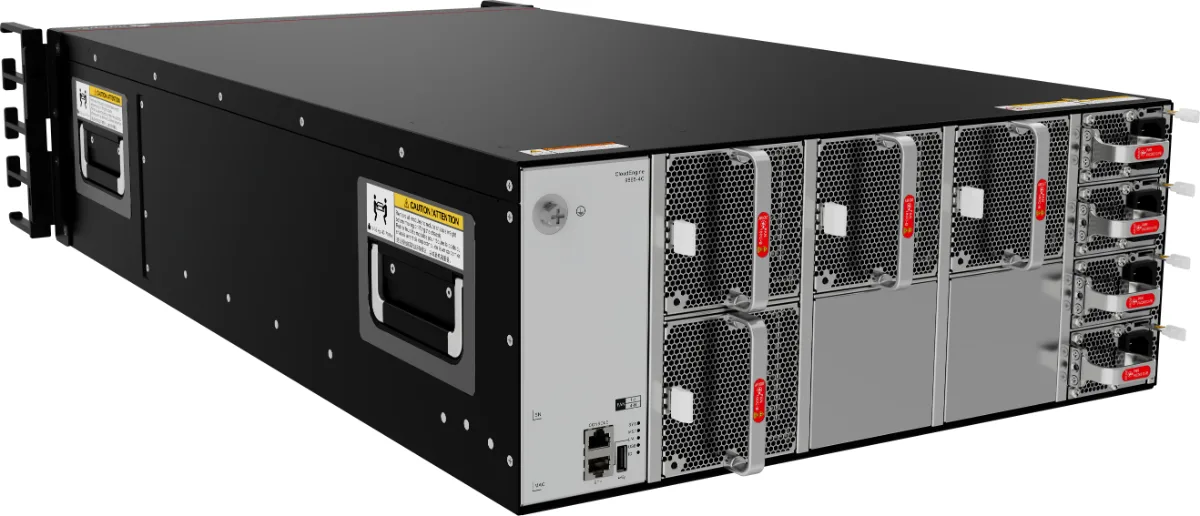

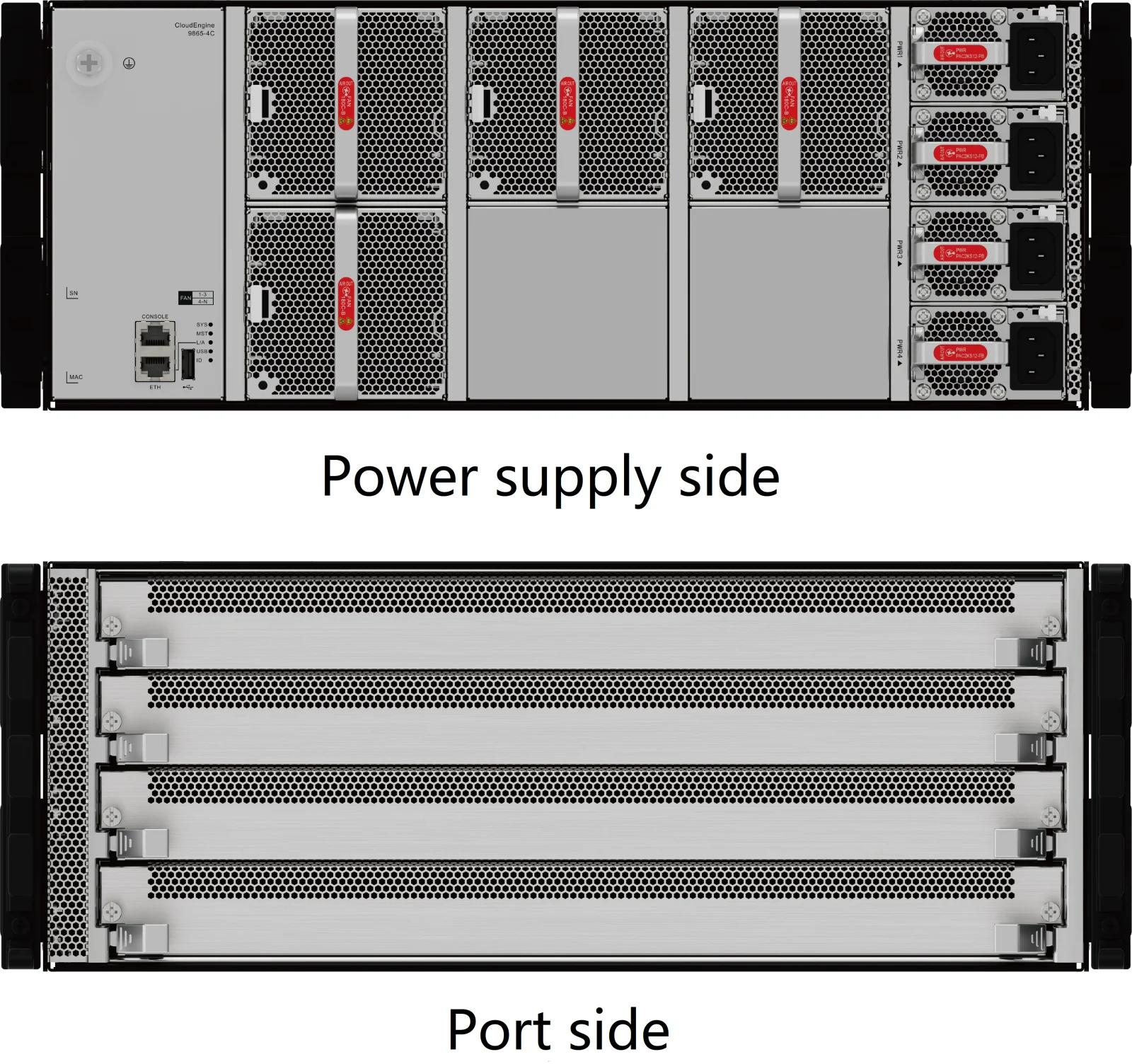

Портовая панель
Изображения в документе справочные.

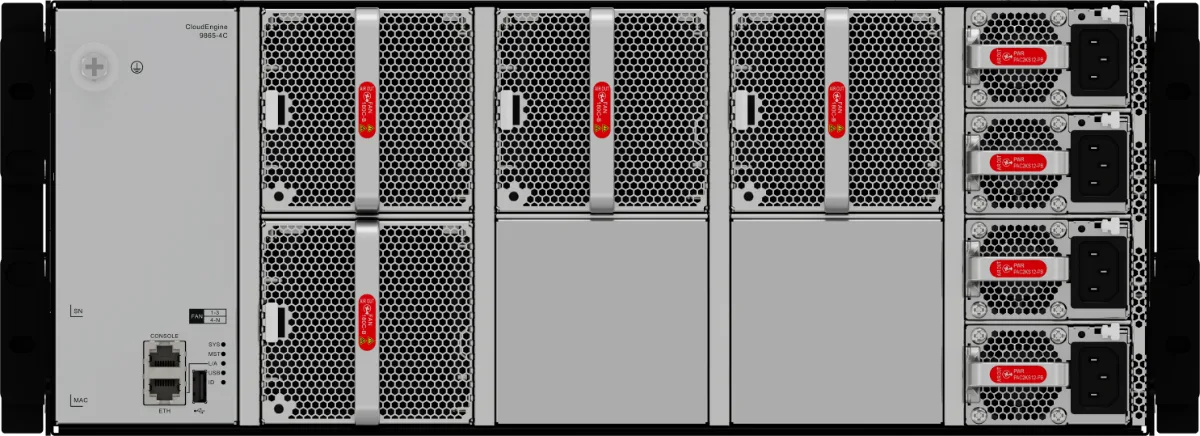

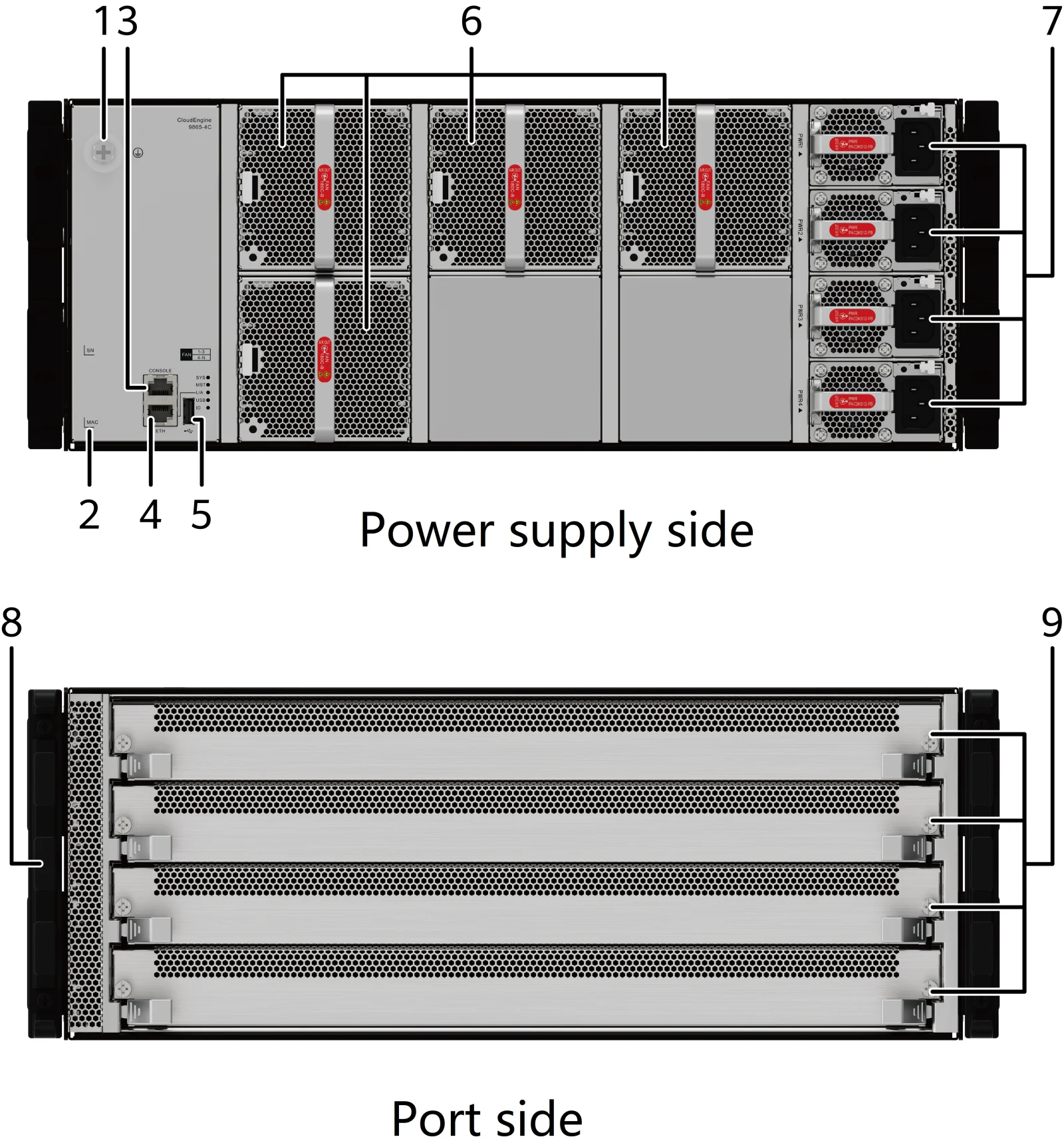

- 1Винт заземления
- 2Серийный номер ESN и MAC-адрес. Код можно считать сканером.
- 3Консольный порт
- 4Порт управления ETH, RJ45
- 5Порт USB
- 6Четыре слота вентиляторов. Подходящий модуль: FAN-180C-B
- 7Четыре слота питания. Подходящие блоки: PAC2KS12-PB, PHD2KS12-PB, PDC2K2S12-PB
- 8Кабельный органайзер
- 9Слоты плат расширения. Слоты с 1 по 4 нумеруются снизу вверх. Подходящие платы: CE98-D8DQ-F, CE98-D32CQ-F
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Консольный порт | RJ45 | Подключение консоли для настройки на месте. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | Работает с накопителями USB 2.0. |
Индикаторы и кнопки

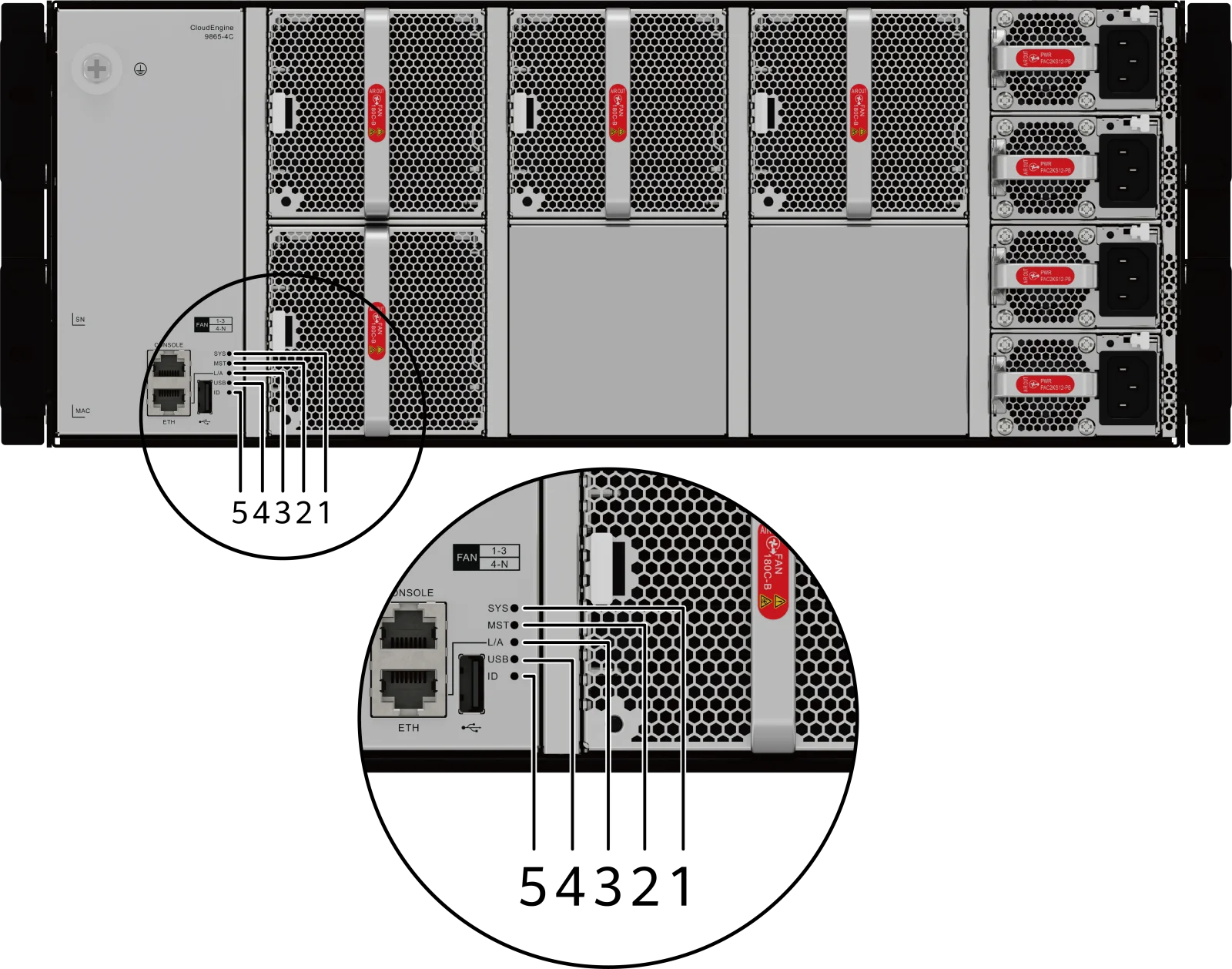

- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор порта управления
- 4Индикатор развёртывания с USB
- 5Индикатор ID
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
- не горитФункция зарезервирована и не включена.
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, мигаетПорт передаёт или принимает данные.
- не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

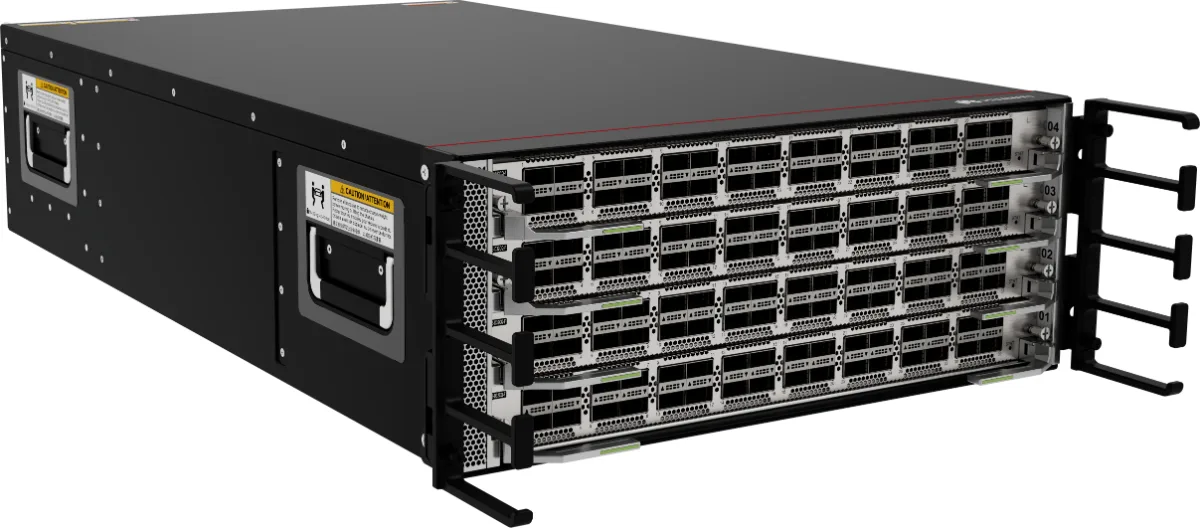

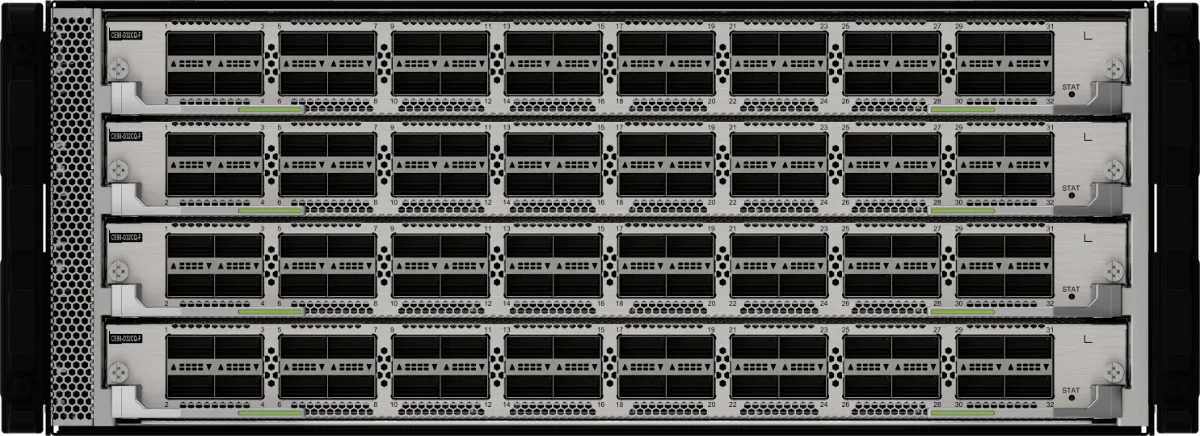

Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты блоков питания | от PWR1 до PWR4 | Горизонтальная установка | У каждого коммутатора CloudEngine 9865-4C четыре слота под съёмные блоки питания, которые питают шасси. Ставьте минимум два блока, с четырьмя надёжность выше. Если блоков всего два, не обновляйте, не понижайте и не меняйте их. Коммутаторы CloudEngine 9865-4C резервируют четыре блока питания по схеме 2+2. Если в коммутаторе стоят блоки питания 2 000 Вт AC и 240 В DC, а на вход подано 110 В AC, то при внешнем источнике с двумя фазными проводами каждый блок отдаёт номинальные 2 000 Вт и работает резервирование 2+2, а при источнике с одним фазным проводом каждый блок отдаёт 900 Вт и резервирование 2+2 недоступно. |
| Слоты вентиляторов | FAN1 … FAN4 | Горизонтальная установка | У каждого коммутатора CloudEngine 9865-4C четыре слота вентиляторов под съёмные модули, они охлаждают шасси и держат систему стабильной. Для нормальной работы в шасси должны работать все четыре модуля. Все вентиляторные модули заменяются на ходу. |
| Слот платы | SLOT1~4 | Горизонтальная установка | В коммутатор ставятся платы разных типов. Пустые слоты закрывайте заглушками, иначе нарушится охлаждение, защита от пыли и экранирование. |
Совместимые модули и кабели
Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.
Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
- Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 485 × 670 × 1 060 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 175 × 442 × 765 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 175 × 442 × 817,5 мм. |
| Вес без упаковки, кг | 28,7 кг (без вентиляторных модулей, блоков питания и плат) |
| Вес без упаковки в сборе, кг | 34,4 кг (с четырьмя блоками питания и четырьмя вентиляторными модулями). 45 кг (с четырьмя блоками питания, четырьмя вентиляторными модулями и четырьмя платами 100GE на 32 порта). 44 кг (с четырьмя блоками питания, четырьмя вентиляторными модулями и четырьмя платами 400GE на 8 портов) |
| Вес с упаковкой, кг | 53,7 кг (без вентиляторных модулей, блоков питания и плат) |
| Вес с упаковкой в сборе, кг | 59,4 кг (с четырьмя блоками питания и четырьмя вентиляторными модулями). 70 кг (с четырьмя блоками питания, четырьмя вентиляторными модулями и четырьмя платами 100GE на 32 порта). 69 кг (с четырьмя блоками питания, четырьмя вентиляторными модулями и четырьмя платами 400GE на 8 портов) |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов: в среднем 60,6 дБ(A), максимум 69 дБ(A) |
| Шум при 40 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов: в среднем 78,2 дБ(A), максимум 88 дБ(A) |
| Рабочая высота над уровнем моря, м | ≤ 5 000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5 000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 4 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 16 ядер, 2 ГГц |
| Оперативная память | DRAM: 16 ГБ |
| Флеш-память NOR | 64 МБ × 2 |
| Накопитель SSD | 8 ГБ |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. |
| Тип питания | Съёмные блоки AC, DC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | Фиксированных портов у устройства нет, вместо них четыре слота плат. Сейчас поддерживаются такие платы. CE98-D32CQ-F с 32 портами 100GE QSFP28: каждый порт 100GE QSFP28 переводится на 40 Гбит/с. Разбиваются только порты верхнего ряда, они объединены в группы по четыре. При разбиении порта 40GE/100GE на 4 × 10GE или 4 × 25GE разбивается и второй порт верхнего ряда, а порты нижнего ряда той же группы перестают работать. Например, в группе портов с 1 по 4 разбиение порта 1 разбивает и порт 3, а порты 2 и 4 не работают. Разбиваются только порты с оптическими модулями, порты с медными кабелями нет. Поддерживаются модули 40GE-SR4, LR4, eSR4, ER4, BIDI, eSDLC, SDLC, LX4 с AOC, а также модули 100G-SR4, PSM4, CWDM4, LR4, SWDM4, 4WDM, BIDI, LX4, DR1, FR1, LR1 и ER4. При температуре от 0 до 35 °C работает и 100G-ZR4, но шум устройства выходит за порог. Из медных кабелей поддерживаются пассивные 40GE и 100GE длиной 1, 3 и 5 м, при этом автосогласование по меди и разбиение не работают, и такие кабели идут только на порты peer-link в M-LAG. CE98-D8DQ-F с 8 портами 400GE QSFP-DD: порты 400GE нельзя перевести в режим 200GE, 100GE или 40GE, но можно разбить на 4 × 100GE или 2 × 200GE, и то только порты с оптическими модулями. Порты 400GE поддерживают модули 400GE-SR8, eSR8, SR4, LR8, DR4, FR4, ER8, ZR с AOC. Модули 400G-ZR+ работают при температуре от 0 до 35 °C и только в портах 1, 3, 5 и 7 слотов 3 и 4: на плату приходится четыре таких модуля, всего восемь, и при этом шум устройства вырастает до 83 дБА. Порты объединены в пары (1 с 2, 3 с 4, 5 с 6, 7 с 8), и в каждой паре модуль 400G-ZR+ ставится только в порт с меньшим номером: например, с модулем в порту 1 порт 2 не работает, и модуль в него не ставят. Модули 400GE-VR4 поддерживаются с версии V300R024C10, модули 400GE-LR4 с версии V300R025C00. Из медных кабелей поддерживаются 400GE длиной 1 и 2,5 м, причём из метровых только QSFP-DD-400G-CU1M, а QSFP-DD-400G-CU1M-S нет. Автосогласование по меди и разбиение не работают, и такие кабели идут только на порты peer-link в M-LAG. |
| Порт, работающий и как стековый | Не поддерживается |
| RTC | Поддерживается |
| Типовая мощность, Вт | С четырьмя платами CE98-D32CQ-F, 1 465 Вт: полная загрузка трафиком, оптические модули 100G-SR4 на 64 портах, обычная температура, полная комплектация блоками питания AC. С четырьмя платами CE98-D8DQ-F, 1 140 Вт: оптические модули 400G-SR8 на 16 портах, обычная температура, полная комплектация блоками питания AC |
| Типовое тепловыделение, БТЕ/ч | С четырьмя платами CE98-D32CQ-F, 4999 БТЕ/ч: полная загрузка трафиком, оптические модули 100G-SR4 на 64 портах, обычная температура, полная комплектация блоками питания AC. С четырьмя платами CE98-D8DQ-F, 3890 БТЕ/ч: оптические модули 400G-SR8 на 16 портах, обычная температура, полная комплектация блоками питания AC |
| Мощность без нагрузки, Вт | С четырьмя платами CE98-D32CQ-F: 1 083 Вт. С четырьмя платами CE98-D8DQ-F: 847 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | С четырьмя платами CE98-D32CQ-F: 3695 БТЕ/ч. С четырьмя платами CE98-D8DQ-F: 2890 БТЕ/ч |
| Максимальная мощность, Вт | С четырьмя платами CE98-D32CQ-F, 1 854 Вт: полная загрузка трафиком, оптические модули 100G-SR4 на 128 портах, обычная температура, полная комплектация блоками питания AC. С четырьмя платами CE98-D8DQ-F, 1 457 Вт: оптические модули 400G-SR8 на 32 портах, обычная температура, полная комплектация блоками питания AC. С четырьмя платами CE98-D32CQ-F, 2 597 Вт: оптические модули 100G-LR4 на 128 портах, высокая температура, полная комплектация блоками питания AC. С четырьмя платами CE98-D8DQ-F, 1 831 Вт: оптические модули 400G-FR4 на 32 портах, высокая температура, полная комплектация блоками питания AC |
| Максимальное тепловыделение, БТЕ/ч | С четырьмя платами CE98-D32CQ-F, 6326 БТЕ/ч: полная загрузка трафиком, оптические модули 100G-SR4 на 128 портах, обычная температура, полная комплектация блоками питания AC. С четырьмя платами CE98-D8DQ-F, 4971 БТЕ/ч: оптические модули 400G-SR8 на 32 портах, обычная температура, полная комплектация блоками питания AC. С четырьмя платами CE98-D32CQ-F, 8861 БТЕ/ч: оптические модули 100G-LR4 на 128 портах, высокая температура, полная комплектация блоками питания AC. С четырьмя платами CE98-D8DQ-F, 6248 БТЕ/ч: оптические модули 400G-FR4 на 32 портах, высокая температура, полная комплектация блоками питания AC |
| Число блоков питания | 4 |
| Резервирование питания | Резервирование 2+2 |
| Номинальное входное напряжение, В | Блок питания 2 000 Вт AC и 240 В DC: AC от 100 до 240 В, 50/60 Гц, DC 240 В. Блок питания DC на 2 200 Вт: от −48 до −60 В DC, +48 В DC. Высоковольтный блок питания DC на 2 000 Вт: 336 В DC |
| Диапазон входного напряжения, В | Блок питания 2 000 Вт AC и 240 В DC: AC от 90 до 290 В, от 45 до 65 Гц, DC от 190 до 290 В. Блок питания DC на 2 200 Вт: от −38,4 до −72 В DC, от +38,4 до +57 В DC. Высоковольтный блок питания DC на 2 000 Вт: от 260 до 400 В DC |
| Наибольший входной ток, А | Блок питания 2 000 Вт AC и 240 В DC: 10 А (от 100 до 240 В AC), 10 А (240 В DC). Блок питания DC на 2 200 Вт: 63 А (от −48 до −60 В DC), 63 А (+48 В DC). Высоковольтный блок питания DC на 2 000 Вт: 10 А (336 В DC) |
| Номинальная выходная мощность, Вт | Блок питания 2 000 Вт AC и 240 В DC: 2 000 Вт (от 220 до 240 В AC и 240 В DC), 1 800 Вт (от 200 до 220 В AC), 900 Вт (от 100 до 130 В AC). Блок питания DC на 2 200 Вт: 2 200 Вт. Высоковольтный блок питания DC на 2 000 Вт: 2 000 Вт |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор воздуха со стороны портов, выброс со стороны блоков питания |
| Наличие | 0,99999 |
| Наработка на отказ, лет | 25,50 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
