Парт-номер 02355SDV

Коммутатор ЦОД Huawei CE8875-24BQ8DQ, без блоков питания и вентиляторов, 24 оптических порта 200G, Uplink 8 × 400G

24 × 200 Гбит/с
8 × 400 Гбит/с
без блока питания и вентиляторов

Цена по запросу

Считаем под конфигурацию, объём и срок поставки. Цена за штуку.

Под заказ

Срок и цену подтверждаем при расчёте

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 30 июня 2029EOS - поддержка вендора до 30 июня 2039

Коммутатор ЦОД Huawei CloudEngine CE8875-24BQ8DQ. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. В серии CE8875 это исполнение отличает комплектность питания: без блока питания и вентиляторов. В комплект не входит: вентиляторы и блок питания. Эта модель идёт в каталоге под 2 артикулами: 02355SDV, 02355SDX. Отличий между ними в поставочном каталоге нет, поэтому перед заказом сверяем исполнение по документации Huawei. Здесь артикул 02355SDV.

Характеристики коротко

Полный список в таблице ниже. Для подбора важны количество портов доступа 24; скорость портов доступа 200 Гбит/с; тип портов оптические; порты uplink 8 × 400 Гбит/с. В карточке указаны ещё скорость uplink 400 Гбит/с; количество портов uplink 8; всего портов 32 с Uplink; типовая мощность 382 Вт; габариты в×ш×г 43,6 × 442 × 420 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.

Как подобрать

Вентиляторный модуль подбирается под шасси и под направление продува в вашем ряду стоек. Направление у исполнений разное, и перепутать его нельзя.

Совместимость

С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.

Установка

По монтажу: мощность 382 Вт закладывается в расчёт питания и охлаждения; вес брутто 14,27 кг, это важно для расчёта доставки.

Где применяется

Вентиляторные модули меняют по регламенту и по отказу. Держать один в запасе дешевле, чем ловить перегрев: при отказе продува оборудование уходит в защиту и гасит порты.

Что проверяем до отгрузки

Сверяем парт-номер 02355SDV с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.

Поставка

Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.

Гарантия и документы

На позицию 02355SDV даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.

Жизненный цикл

Huawei прекращает выпуск модели 30 июня 2029. Вендорская поддержка заявлена до 30 июня 2039. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.

Вопросы и ответы

Что входит в поставку этой позиции

Поставляется сама позиция 02355SDV в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.

Подойдёт ли эта позиция к моему оборудованию

Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.

Сколько ждать поставку и как оформляется сделка

Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.

Что значат даты EOM и EOS для этой позиции

Huawei прекращает выпуск модели 30 июня 2029. Вендорская поддержка заявлена до 30 июня 2039. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.

Характеристики позиции 02355SDV
Количество портов доступа	24
Скорость портов доступа	200 Гбит/с
Тип портов	оптические
Порты Uplink	8 × 400 Гбит/с
Скорость Uplink	400 Гбит/с
Количество портов Uplink	8
Комплектность питания	без блока питания и вентиляторов
Всего портов, с Uplink	32
Типовая мощность, Вт	382
Габариты В×Ш×Г, мм	43,6 × 442 × 420
Вес брутто, кг	14,27
Серия	CE8875
Заказывается отдельно	вентиляторы и блок питания
Единица поставки	штука
Снятие с продажи	2029-06-30
Окончание поддержки	2039-06-30

Документация Huawei

Об устройстве

Исполнение CE8875-24BQ8DQ, парт-номер 02355SDV. Состав: 24 порта 200GE QSFP56, 8 портов 400GE QSFP-DD, без вентиляторов и блоков питания.

Первая версия ПО, в которой поддержан этот парт-номер, это V300R023C10.

Другие исполнения того же изделия: 02355SDX, 24 порта 200GE QSFP56, 8 портов 400GE QSFP-DD, два блока питания AC, пять вентиляторов, забор воздуха со стороны портов; 02355SDY, та же комплектация с выбросом воздуха со стороны портов.

Коммутатор не поддерживает стекирование.
Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.

Портовая панель

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

1Винт заземления
2Серийный номер ESN и MAC-адрес. Код можно считать сканером.
3Консольный порт
4Порт управления ETH, RJ45
5Порт USB

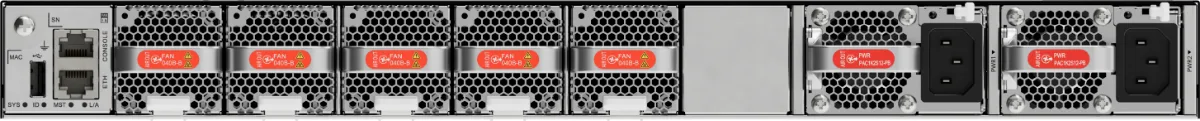

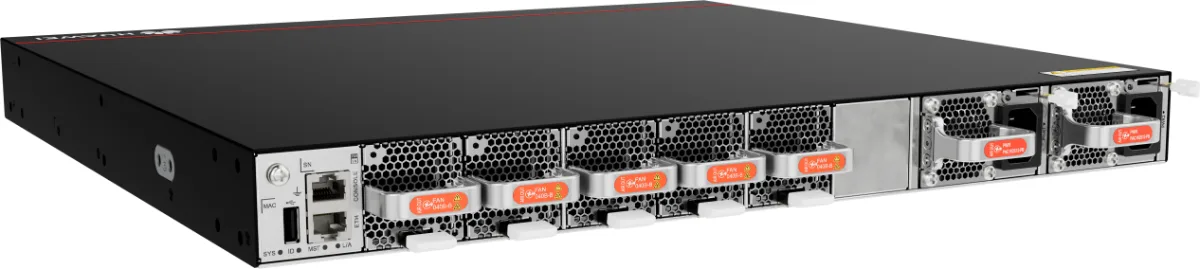

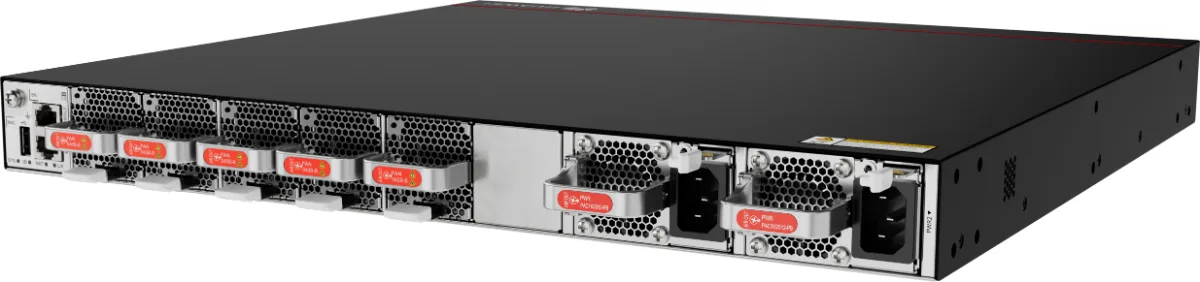

6Пять слотов вентиляторов. Подходят модули FAN-040B-B, FAN-040B-F
7Два слота питания. Подходят блоки PAC1K2S12-PB, PAC1K2S12-PF, PDC1K2S12-CE, PDC1K2S12-PB

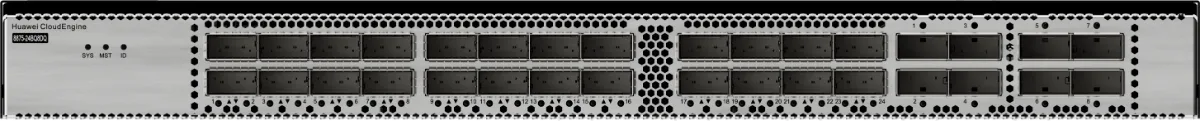

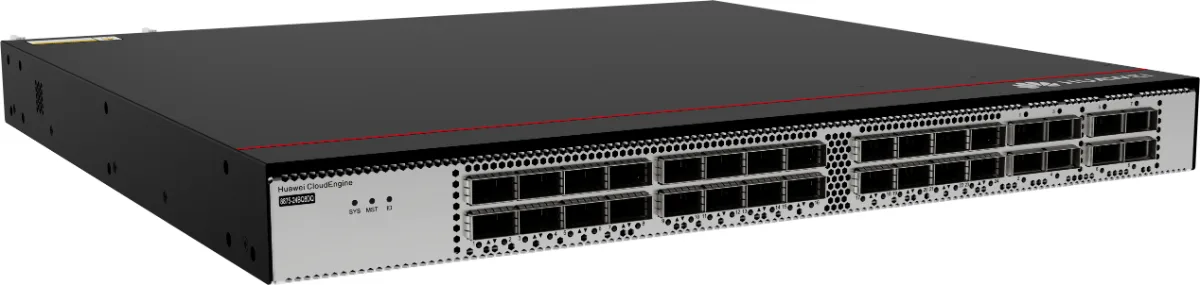

8Двадцать четыре оптических порта 200GE QSFP56
9Восемь оптических портов 400GE QSFP-DD
10Три отверстия под кронштейн со стороны портов
11Два отверстия под кронштейн посередине
12Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
13Четыре отверстия под кронштейн со стороны питания

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Оптический порт 200GE QSFP56	QSFP56	Порт 200GE принимает и передаёт трафик на 200 Гбит/с. По умолчанию работает на 200 Гбит/с и разбивается на 4 × 50GE или 2 × 100GE. Порты собраны в пары (1 и 2, 3 и 4, и так далее до 23 и 24), разбивать нужно оба порта пары сразу. Порт 200GE работает и как 100GE или 40GE, тогда он разбивается на 4 × 25GE или 4 × 10GE, а начиная с V300R024C00 ещё и на 2 × 50GE, и правило пары сохраняется.	Оптические модули 40GE QSFP+, 100GE QSFP28 и 200GE QSFP56, кабели AOC и высокоскоростные кабели 40GE QSFP+, 40GE QSFP+ на 4 × 10GE SFP+, 100GE QSFP28, 100GE QSFP28 на 2 × 50GE и на 4 × 25GE, 200GE QSFP56 и 200GE QSFP56 на 2 × 100GE. Оговорки вендора: при заборе воздуха со стороны портов порты 200GE принимают 40GE-SR4/LR4/eSR4/ER4/BIDI/eSDLC/SDLC/LX4 и AOC, 100G-SR4/PSM4/CWDM4/LR4/SWDM4/4WDM/BIDI/LX4/DR1/FR1/LR1/ER4/ZR4 и 200GE-SR4/FR4. При выбросе воздуха список короче, а модули 100G-ER4, 100G-ZR4 и 200G-FR4 работают при температуре от 0 до 35 °C, но шум устройства выходит за норму. Медные кабели: 40GE, 40GE с разбивкой на 4 × 10GE, 100GE, 100GE с разбивкой на 4 × 25GE, 200GE и 200GE с разбивкой на 2 × 100GE. Кабелями 200GE соединяют только коммутаторы CloudEngine, а перед подключением серверов нужно согласование с инженерами вендора.
Оптический порт 400GE QSFP-DD	QSFP-DD	Порт 400GE принимает и передаёт трафик на 400 Гбит/с. Порт работает и как 200GE, 100GE или 40GE, разбивается на четыре порта 100GE или на два 200GE. Порт, переведённый на 200GE, 100GE или 40GE, не разбивается.	Оптические модули 40GE QSFP+, 100GE QSFP28, 200GE QSFP56 и 400GE QSFP-DD, кабели AOC и высокоскоростные кабели 40GE QSFP+, 100GE QSFP28, 200GE QSFP56, 400GE QSFP-DD и 400GE QSFP-DD на 2 × 200GE QSFP56. Оговорки вендора: при заборе воздуха со стороны портов порты 400GE принимают 40GE-SR4/LR4/eSR4/ER4/BIDI/eSDLC/SDLC/LX4 и AOC, 100G-SR4/PSM4/CWDM4/LR4/SWDM4/4WDM/BIDI/LX4/DR1/FR1/LR1/ER4/ZR4 и AOC, 200GE-SR4/FR4 и AOC, 400GE-SR8/SR4/DR4/FR4 и AOC. Модули 400G-LR8 и 400G-ER8 работают при температуре от 0 до 35 °C, но шум устройства выходит за норму. При выбросе воздуха список короче, и в ту же оговорку по температуре попадают 400G-DR4 и 400G-FR4. Начиная с V300R024C10 поддержаны модули 400GE-VR4, начиная с V300R025C00 модули 400GE-LR4, в обоих направлениях обдува. Медные кабели на восходящих портах: 400GE, 400GE с разбивкой на 2 × 200GE, а также 40GE, 100GE и 200GE. Порт 400GE, переведённый на 200, 100 или 40 Гбит/с, не разбивается. Кабелями 400GE и 200GE соединяют только коммутаторы CloudEngine, а перед подключением серверов нужно согласование с инженерами вендора.
Консольный порт	RJ45	Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бод, по умолчанию 9600.	Консольный кабель
Порт управления ETH	RJ45	Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1 000 Мбит/с, полный дуплекс, дальность до 100 м.	Кабель Ethernet категории 5 и выше
Порт USB	USB 2.0 Type A	Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	Работает с накопителями USB 2.0.

Индикаторы и кнопки

1Индикатор состояния системы
2Индикатор роли в стеке
3Индикатор ID
4Индикатор порта 200GE
5Индикатор порта 400GE
6Индикатор порта управления

SYSИндикатор состояния системы

зелёный, не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноСбой при запуске устройства.

MSTИндикатор роли в стеке

не горитФункция зарезервирована и не включена.

IDИндикатор ID

синий, не горитИндикатор ID выключен, состояние по умолчанию.
синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

Индикатор порта 200GE

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Индикатор порта 400GE

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

зелёный, не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Охлаждение и направление обдува

Направление обдува у серии CloudEngine 8800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.

Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
Забор со стороны портов: блоки питания и вентиляторы с таким обдувом отмечены значком. Воздух заходит в корпус со стороны портов и выходит со стороны панели питания.

Направление обдува у серии CloudEngine 8800 выбирают по тому, как устройство стоит в стойке. В машинном зале холодный воздух обычно идёт спереди, горячий уходит назад. Если коммутатор поставлен блоками питания вперёд, а портами назад, нужны модули с выбросом со стороны портов.

Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Термины «выброс со стороны портов» и «забор со стороны портов» понимают одинаково все производители, а вот «спереди назад» каждый считает по-своему, в зависимости от установки. Поэтому выбирать надо по стороне портов.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слоты блоков питания	-	Горизонтальная установка	В коммутаторе два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения.
Слоты вентиляторов	-	Горизонтальная установка	Корпус охлаждают съёмные вентиляторные модули, они работают с горячим резервированием. При отказе одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения.

Совместимые модули и кабели

Кабель Ethernet

Через кабель Ethernet к консольному порту устройства подключается терминал обслуживания, с него ведут местное или удалённое обслуживание.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

Сетевые кабели бывают с экраном и без него: экранированная витая пара (STP) и неэкранированная (UTP). Экран уменьшает излучение, мешает перехватить данные и гасит внешние электромагнитные помехи. В одной категории экранированный кабель даёт более высокую скорость, но обходится дороже и монтируется труднее. Кабель без экрана дешевле, легче и гибче, а на обычных сетях разницы почти нет, поэтому берут чаще именно его. Полный дуплекс на 10 Гбит/с вытягивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1 000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1 000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.

Кабель AOC

Кабель AOC SFP+ на SFP+
Кабель AOC SFP28 на SFP28
Кабель AOC QSFP+ на QSFP+
Кабель AOC QSFP+ на 4×SFP+
Кабель AOC QSFP28 на QSFP28
Кабель AOC QSFP56 на QSFP56
Кабель AOC QSFP56 на 2×QSFP56
Кабель AOC QSFP-DD на QSFP-DD
Кабель AOC QSFP-DD на 2×QSFP56

В активном оптическом кабеле (AOC) оптические модули уже установлены на обоих концах волокна, что упрощает монтаж.

Высокоскоростной кабель

Высокоскоростной кабель SFP+ на SFP+
Высокоскоростной кабель SFP28 на SFP28
Высокоскоростной кабель QSFP+ на QSFP+
Высокоскоростной кабель QSFP+ на 4×SFP+
Высокоскоростной кабель QSFP28 на QSFP28
Высокоскоростной кабель QSFP28 на 2×QSFP28
Высокоскоростной кабель QSFP28 на 4×SFP28
Высокоскоростной кабель QSFP56 на QSFP56
Высокоскоростной кабель QSFP56 на 2×QSFP56
Высокоскоростной кабель QSFP-DD на QSFP-DD
Высокоскоростной кабель QSFP-DD на 2×QSFP56

Для коммутаторов ЦОД подходят только высокоскоростные кабели, сертифицированные Huawei. Несертифицированный кабель ставит под вопрос надёжность передачи и может нарушить работу сервисов, а Huawei такие случаи не устраняет и ответственности за них не несёт.

Оптические модули 10GE SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-10G-SR-MP	02313AMY	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SRV	02310STB	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SRV-MP	02313BJJ	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
OSX010000	02318170	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX010000	02313URK	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02310CNF	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-BXD1	02310QDT	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXU1	02310QBJ	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-ER-1310	02311RLX	нестандартный, совместим с 10Gbase-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-iLR	02311BJJ	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-LR	02310QDJ	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR	02313URL	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-MP	02313BJH	-	LC/DLC	одномодовое	10 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км
SFP-10G-USR	02310MNW	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-USR	02313URN	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-USR-MP	02313BJE	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
SFP-10G-ZR	02310SNN	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-SR1	02314GDS	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-ER	02314GFL	-	LC/DLC	одномодовое	10 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км
SFP-10G-SR-E	02314JUU	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SR-P	02315KDL	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).

Медные модули 10GE SFP+

SFP-10GBaseT-SR

Оптические модули 40GE QSFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP-40G-ER4	02311BKT	40GBASE-ER4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 40 км
QSFP-40G-eSR4	02310RMB	40GBASE-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
QSFP-40G-eSR4	02313URU	40GBASE-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
QSFP-40G-eSR4-P	02315KDD	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
QSFP-40G-eSR4-MP	02313GAA	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
QSFP-40G-iSR4	02310MHR	40GBASE-SR4 40GBASE-iSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-iSR4	02313URW	40GBASE-SR4 40GBASE-iSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-iSR4-MP	02313FYY	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LR4	02310MHS	40GBASE-LR4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-LR4	02313URY	40GBASE-LR4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-LR4-Lite	02311YVB	40GBASE-LR4 Lite	LC	одномодовое	40 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-40G-LR4-Lite	02313URS	40GBASE-LR4 Lite	LC	одномодовое	40 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-40G-SR-BD	02311FPA	40GBASE-BIDI (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-eSDLC-PAM	02311QTR	40GBASE-ePAM4 (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 100 м; многомодовое (OM4): 300 м
QSFP-40G-SDLC-PAM	02311PUU	40GBASE-PAM4 (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 100 м; многомодовое (OM4): 150 м
QSFP-40G-LX4	02311HNP	40GBASE-LX4	LC	одномодовое и многомодовое	40 Гбит/с	одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км
QSFP-40G-LX4-MM	02313NUG	40GBASE-LX4	LC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LX4-MM-E	02314GDU	-	LC/DLC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LX4-MM-P	02315KDE	-	LC/DLC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м

Оптические модули 100GE QSFP28

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP28-100G-LR4	02311KNU	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-LR4	02313URT	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-PSM4	02311MNM	100GBASE-PSM4 (нестандартный)	MPO/APC (8 или 12 волокон, тип B, розетка)	одномодовое	100 Гбит/с	одномодовое (G.652): 500 м
QSFP28-100G-SR4	02311GBW	100GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 70 м; многомодовое (OM4): 100 м
QSFP28-100G-SR4	02313URQ	100GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 70 м; многомодовое (OM4): 100 м
QSFP28-100G-SR4-P	02315KCW	-	MPO-12	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-SR4-S	02315KCX	-	MPO-12	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-SR4-MP	02313FYX	-	MPO-12	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-BIDI	02313EEK	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-DR	02312VSP	100GBase-DR	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 500 м
QSFP-100G-4WDM-40	02312QTL	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км
QSFP-100G-CWDM4	02311MNN	100GBASE-CWDM4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-CWDM4-Lite	02312UJN	100GBASE-CWDM4	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-100G-SWDM4	02311QUK	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-ER4	02313HLU	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 40 км
QSFP-100G-FR1	02314BDE	100GBASE-FR1	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-ZR4	02314DBR	100GBASE-ZR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 80 км
QSFP-100G-LX4-MM	02314DBX	100G-LX4	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-LX4-MM	02314NED	100G-LX4	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-C4-Lite-E	02314GDV	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-100G-LR1	02314LBY	100GBASE-LR1	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км
QSFP-100G-BIDI-G2	02314DBW	100G-BIDI	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-CWDM4	02314LWE	100GBASE-CWDM4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-CWDM4-P	02315KDB	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-CWDM4-S	02315KDC	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-SWDM4	02314LWF	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-eBIDI-G2	02314LWG	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-100G-eBIDI-G2-P	02315KCY	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-100G-eBIDI-G2-S	02315KDA	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP28-100G-LR-BXU1	02315GHX	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 10 км
QSFP28-100G-LR-BXD1	02315GHY	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 10 км
QSFP28-100G-ER-BXD1	02315GHV	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 30 км
QSFP28-100G-ER-BXU1	02315GHW	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 30 км

Оптические модули 200GE QSFP56

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP56-200G-SR4	02313FHB	-	MPO-12	многомодовое	200 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP56-200G-SR4-P	02315GMJ	-	MPO-12	многомодовое	200 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP56-200G-FR4	02313FHC	-	LC/DLC	одномодовое	200 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP56-200G-FR4	02315MLE	-	LC/DLC	одномодовое	200 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км

Оптические модули 400GE QSFP-DD

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP-DD-400G-SR8	02312NPG	-	MPO-16	многомодовое	400 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-DD-400G-SR8	02315GGU	-	MPO-16	многомодовое	400 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-DD-400G-FR4	02312NPJ	400GBASE-FR4	LC/DLC	одномодовое	400 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-DD-400G-FR4-P	02315MLC	-	LC/DLC	одномодовое	400 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-DD-400G-LR4	02315GMU	400GBASE-LR4	LC/DLC	одномодовое	400 Гбит/с	10 км
QSFP-DD-400G-LR8	02312NPK	400GBASE-LR8	LC/DLC	одномодовое	400 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км
QSFP-DD-400G-DR4	02312NPH	400GBASE-DR4	MPO (12 волокон)	одномодовое	400 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-DD-400G-DR4-P	02315MLB	-	MPO-12	одномодовое	400 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-DD-400G-ZR	02313FHD	-	LC/DLC	одномодовое	400 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км (без усилителя, реальная дальность зависит от качества линии), 80 км (с внешним усилителем)
QSFP-DD-400G-ZR-DWDM	02314UJL	-	LC/DLC	одномодовое	400 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 80 км (с внешним усилителем)
QSFPDD-400G-ZR+-DWDM	02314WTQ	-	LC/DLC	одномодовое	400 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км (без усилителя, реальная дальность зависит от качества линии), 480 км (с внешним усилителем)
QDD-400G-ZR-DWDM-H	02315MLG	400GBASE-ZR	LC/DLC	одномодовое	400 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 80 км (без усилителя, реальная дальность зависит от качества линии), 120 км (с внешним усилителем)
QSFP-DD-400G-ER8	02313HTN	-	LC/DLC	одномодовое	400 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км
QSFP-DD-400G-eSR8	02314TYV	400GBASE-eSR8 (нестандартный)	MPO (16 волокон)	многомодовое	400 Гбит/с	16 волокон, тип B, розетка, торец APC; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 200 м; многомодовое (OM5, диаметр 50 мкм): 200 м
QSFP-DD-400G-SR4	02314RAY	-	MPO-12	многомодовое	400 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 60 м; многомодовое (OM4, диаметр 50 мкм): 100 м; многомодовое (OM5, диаметр 50 мкм): 100 м
QSFP-DD-400G-SR4-P	02315MKY	-	MPO-12	многомодовое	400 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 60 м; многомодовое (OM4, диаметр 50 мкм): 100 м; многомодовое (OM5, диаметр 50 мкм): 100 м
QSFP-DD-400G-SR8-AI	02314WGY	-	MPO-16	многомодовое	400 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-DD-400G-SR8-P	02315KCJ	-	MPO-16	многомодовое	400 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-DD-400G-SR8-S	02315KCK	-	MPO-16	многомодовое	400 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-DD-400G-VR4	02315CDS	-	MPO-12	многомодовое	400 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 30 м; многомодовое (OM4, диаметр 50 мкм): 50 м; многомодовое (OM5, диаметр 50 мкм): 50 м
QSFP-DD-400G-VR4-P	02315LHL	-	MPO-12	многомодовое	400 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 30 м; многомодовое (OM4, диаметр 50 мкм): 50 м; многомодовое (OM5, диаметр 50 мкм): 50 м

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	185 × 650 × 550 мм
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,5 мм.
Вес без упаковки, кг	6,74 кг без оптических модулей, блоков питания и вентиляторов
Вес без упаковки в сборе, кг	9,16 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым.
Вес с упаковкой, кг	9,71 кг
Вес с упаковкой в сборе, кг	12,17 кг
Способ установки	Установка в стойку
Шум при 27 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 50,9 дБ(А), не более 53,8. Забор со стороны портов: в среднем 50,8 дБ(А), не более 54,6.
Шум при 40 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 76,2 дБ(А), не более 79. Забор со стороны портов: в среднем 73,1 дБ(А), не более 79,2.
Рабочая высота над уровнем моря, м	≤ 5 000 м
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Высота хранения, м	≤ 5 000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
CPU	4 ядра, 1,4 ГГц
Оперативная память	DRAM: 8 ГБ
Флеш-память NOR	64 МБ
Накопитель SSD	4 ГБ SSD
USB	В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.
Тип питания	Съёмные блоки AC, DC и HVDC
Консольный порт	RJ45
Порт доступа	24 × 200G QSFP56
Порт восходящего канала	8 × 400G QSFP-DD
Порт, работающий и как стековый	Функция зарезервирована и не включена.
RTC	Поддерживается
Типовая мощность, Вт	291 Вт: полная загрузка трафиком, медные кабели на портах 12 × 200GE + 4 × 400GE, обычная температура, два блока питания AC. 382 Вт: оптические модули малой дальности на портах 12 × 200GE + 4 × 400GE, обычная температура, два блока питания AC
Типовое тепловыделение, БТЕ/ч	993 БТЕ/ч: полная загрузка трафиком, медные кабели на портах 12 × 200GE + 4 × 400GE, обычная температура, два блока питания AC. 1303 БТЕ/ч: оптические модули малой дальности на портах 12 × 200GE + 4 × 400GE, обычная температура, два блока питания AC
Мощность без нагрузки, Вт	247 Вт
Тепловыделение без нагрузки, БТЕ/ч	843 БТЕ/ч
Максимальная мощность, Вт	522 Вт: полная загрузка трафиком, оптические модули малой дальности на портах 24 × 200GE + 8 × 400GE, обычная температура, два блока питания AC. 770 Вт: оптические модули большой дальности на портах 24 × 200GE + 8 × 400GE, высокая температура, два блока питания AC
Максимальное тепловыделение, БТЕ/ч	1781 БТЕ/ч: полная загрузка трафиком, оптические модули малой дальности на портах 24 × 200GE + 8 × 400GE, обычная температура, два блока питания AC. 2627 БТЕ/ч: оптические модули большой дальности на портах 24 × 200GE + 8 × 400GE, высокая температура, два блока питания AC
Число блоков питания	2
Резервирование питания	Резервирование 1+1
Номинальное входное напряжение, В	Блок 1 200 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1 200 Вт DC: от −48 до −60 В, либо +48 В.
Диапазон входного напряжения, В	Блок 1 200 Вт AC и 240 В DC: от 90 до 290 В, от 45 до 65 Гц, либо постоянное от 190 до 290 В. Блок 1 200 Вт DC: от −38,4 до −72 В, либо от +38,4 до +57 В.
Наибольший входной ток, А	Блок 1 200 Вт AC и 240 В DC: 10 А при переменном от 100 до 130 В, 8 А при переменном от 200 до 240 В, 8 А при постоянном 240 В. Блок 1 200 Вт DC: 38 А.
Номинальная выходная мощность, Вт	Блок 1 200 Вт AC и 240 В DC: 1 200 Вт. Блок 1 200 Вт DC: 1 200 Вт.
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Защита от импульсов по питанию, кВ	AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ.
Тип вентиляторов	Съёмный
Число вентиляторных модулей	5
Резервирование вентиляторов	Вентиляторы работают с резервированием 4+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу.
Охлаждение	Воздушное
Направление обдува	Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать.
Наличие	0,99999
Наработка на отказ, лет	34,22
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
от 7 358 ₽
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
от 7 358 ₽
Парт-номер 02315286
Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDI
SFP, 1 Гбит/с, одномодовое, до 10 км
По запросу
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02270205
Блок питания Huawei PDC1K2S12-CE
блок питания, 1200 Вт
По запросу
Парт-номер 02270206
Блок питания Huawei PDC1K2S12-PB
1200 Вт
По запросу
