Парт-номер 02351RFF-005
Коммутатор ЦОД Huawei CE8850-64CQ-EI
- 64 × 100 Гбит/с
- без блока питания и вентиляторов
от 1 469 104 ₽
Цена за штуку при поставке под заказ
Под заказ, около 60 рабочих дней
Доставка до Москвы из Китая с таможенным оформлением. Цену и срок фиксируем в договоре.
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор ЦОД Huawei CloudEngine CE8850-64CQ-EI. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. В серии CE8850 это исполнение отличает комплектность питания: без блока питания и вентиляторов. В комплект не входит: вентиляторы и блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 64; скорость портов доступа 100 Гбит/с; тип портов оптические; габариты в×ш×г 88,1 × 442 × 600 мм.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 02351RFF-005 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ, поставка около 60 рабочих дней. Цену и срок фиксируем в счёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02351RFF-005 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2026. Вендорская поддержка заявлена до 31 декабря 2036. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02351RFF-005 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ, поставка около 60 рабочих дней с таможенным оформлением. Цену и точный срок фиксируем в счёте. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2026. Вендорская поддержка заявлена до 31 декабря 2036. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 64 |
|---|---|
| Скорость портов доступа | 100 Гбит/с |
| Тип портов | оптические |
| Комплектность питания | без блока питания и вентиляторов |
| Габариты В×Ш×Г, мм | 88,1 × 442 × 600 |
| Вес брутто, кг | 31,53 |
| Серия | CE8850 |
| Заказывается отдельно | вентиляторы и блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2026-12-31 |
| Окончание поддержки | 2036-12-31 |
Документация Huawei
Об устройстве
Исполнение CE8850-64CQ-EI, парт-номер 02351RFF-001. Состав: Коммутатор CE8850-64CQ-EI (100GE QSFP28 на 64 порта, без вентиляторного модуля и блока питания).
Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC600.
Другие исполнения того же изделия: 02351RFH-001, 100GE QSFP28 на 64 порта, 2 блока питания AC, 3 вентиляторных блока, забор воздуха со стороны портов; 02351RFJ-001, 100GE QSFP28 на 64 порта, 2 блока питания AC, 3 вентиляторных блока, выброс воздуха со стороны портов.
Портовая панель
Изображения в документе справочные.
- 1Винт заземления
- 2Порт управления ETH, RJ45
- 3Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора.
- 4Консольный порт
- 5Порт USB
- 6Слот вентилятора 1. Подходящие модули: FAN-180E-B, FAN-180E-F
- 7Слот вентилятора 2. Подходящие модули: FAN-180E-B, FAN-180E-F
- 8Слот вентилятора 3. Подходящие модули: FAN-180E-B, FAN-180E-F
- 9Слот питания 1. Подходящие блоки: 1 200 Вт AC и 240 В DC (поток сзади вперёд, выброс воздуха со стороны панели питания), 1 200 Вт AC и 240 В DC (поток спереди назад, забор воздуха со стороны панели питания), 1 200 Вт DC (поток сзади вперёд, выброс воздуха со стороны панели питания), 1 200 Вт DC (поток спереди назад, забор воздуха со стороны панели питания)
- 10Слот питания 2. Подходящие блоки: 1 200 Вт AC и 240 В DC (поток сзади вперёд, выброс воздуха со стороны панели питания), 1 200 Вт AC и 240 В DC (поток спереди назад, забор воздуха со стороны панели питания), 1 200 Вт DC (поток сзади вперёд, выброс воздуха со стороны панели питания), 1 200 Вт DC (поток спереди назад, забор воздуха со стороны панели питания)
- 11Шестьдесят четыре оптических порта 40GE/100GE QSFP28
- 12Два оптических порта Ethernet 10GE SFP+. Порты зарезервированы под будущие функции и сейчас не используются.
- 13Отверстия для монтажных кронштейнов
- 14Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 40GE/100GE QSFP28 | Тип разъёма зависит от оптического модуля. | Оптический порт Ethernet 40GE/100GE QSFP28 передаёт и принимает трафик на скорости 40 или 100 Гбит/с. Свойства порта зависят от установленного модуля или кабеля. Стандарт: IEEE 802.3ba. Режим работы: полный дуплекс. Оптический порт Ethernet QSFP28 разбивается на четыре порта 10GE или 25GE, а порт 100GE на два порта 50GE, причём разбиение на 50GE работает только с оптическими модулями QSFP28-100G-SR4. | Оптические модули 40GE QSFP+, оптические модули 100GE QSFP28, кабель AOC QSFP+ на QSFP+, кабель AOC QSFP+ на 4 × SFP+, высокоскоростной кабель QSFP+ на QSFP+, высокоскоростной кабель QSFP+ на 4 × SFP+, кабель AOC QSFP28 на QSFP28, высокоскоростной кабель QSFP28 на QSFP28, высокоскоростной кабель QSFP28 на 4 × SFP28 |
| Оптический порт 10GE SFP+ | Тип разъёма зависит от оптического модуля. | Два оптических порта 10GE SFP+ не используются и зарезервированы под будущие функции. | - |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бит/с, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1 000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB | В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания. | Работает с накопителями USB 2.0. |
Индикаторы и кнопки
| 1. Индикатор состояния системы | 2. Индикатор роли в стеке | 3. Индикатор ID | 4. 40G/100G Breakout 1/2/3/4 (индикаторы номеров портов 10GE/25GE, полученных разбиением порта 40GE/100GE) | 5. Индикатор порта 40GE/100GE |
|---|---|---|---|---|
| 6. Индикатор развёртывания с USB | 7. Индикатор порта управления ETH | - | - | - |
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСистема не запустилась, либо неисправен хотя бы один блок питания или вентиляторный модуль.
MSTИндикатор роли в стеке
- зелёный, не горитУстройство не ведущее в стеке.
- зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор сервисного порта (оптический порт 40GE/100GE). Стрелки показывают положение портов: вниз это порт нижнего ряда, вверх верхнего.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
40G/100G Breakout 1/2/3/4Индикаторы номеров портов 10GE/25GE, полученных разбиением порта 40GE/100GE (40G/100G Breakout 1/2/3/4). Четыре индикатора с номерами 1, 2, 3 и 4 загораются по очереди, каждый на 5 с.
- зелёный, не горитПорты 40GE/100GE работают в режиме 40GE или 100GE и не разбиты на четыре порта 10GE или 25GE.
- зелёный, горит ровноХотя бы один порт работает в режиме 10GE или 25GE и разбит на четыре порта 10GE или 25GE. Когда хотя бы один порт 40GE или 100GE разбит на четыре порта 10GE или 25GE, эти индикаторы включаются и вместе с индикаторами портов показывают номера полученных портов. Смотрите на индикатор порта с пометкой 5 на схеме индикаторов панели CE8850-64CQ-EI. Когда горит индикатор 1, каждый индикатор порта показывает состояние первого порта 10GE или 25GE, полученного из соответствующего порта 40GE или 100GE. Когда горит индикатор 2, второго. Когда горит индикатор 3, третьего. Когда горит индикатор 4, четвёртого.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB
- зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.

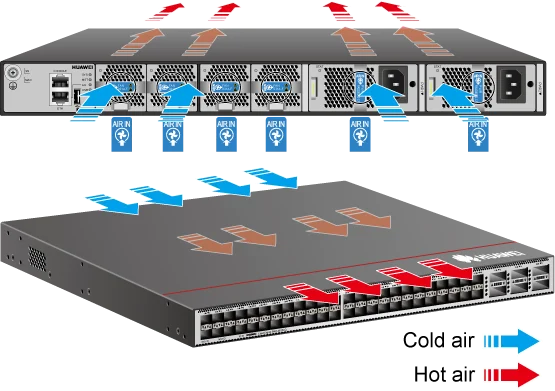

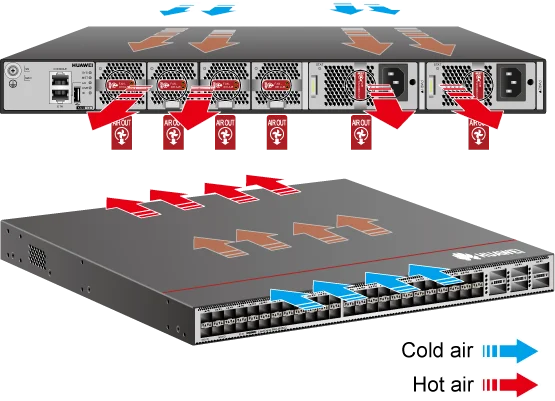

Охлаждение и направление обдува
Направление обдува у серии CloudEngine 8800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слот питания | PWR1, PWR2 | Горизонтальная установка | У коммутаторов серии CloudEngine 8800 два слота под съёмные блоки питания. В шасси ставят один или два блока, с двумя надёжность выше. Коммутаторы поддерживают резервирование двух блоков по схеме 1+1. Когда оба блока исправны, каждый отдаёт половину нужной коммутатору мощности. При отказе одного второй берёт всю нагрузку шасси. Все блоки питания заменяются на ходу. |
| Слот вентилятора | FAN1 … FAN3 | Горизонтальная установка | У каждого коммутатора серии CloudEngine 8800 три слота вентиляторов под съёмные модули, они охлаждают шасси, держат систему стабильной и отводят тепло. В нормальной работе лучше держать все три модуля включёнными. Вентиляторные модули работают в горячем резерве: при отказе одного система какое-то время работает нормально, но неисправный модуль лучше заменить сразу. Все вентиляторные модули заменяются на ходу. |
Совместимые модули и кабели
Кабель Ethernet
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
- Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.
Высокоскоростной кабель
- Высокоскоростной кабель SFP+ на SFP+
- Высокоскоростной кабель SFP28 на SFP28
- Высокоскоростной кабель QSFP+ на QSFP+
- Высокоскоростной кабель QSFP+ на 4×SFP+
- Высокоскоростной кабель QSFP28 на QSFP28
- Высокоскоростной кабель QSFP28 на 4×SFP28
Кабель AOC
- Кабель AOC SFP+ на SFP+
- Кабель AOC SFP28 на SFP28
- Кабель AOC QSFP+ на QSFP+
- Кабель AOC QSFP+ на 4×SFP+
- Кабель AOC QSFP28 на QSFP28
Оптические модули 40GE QSFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP-40G-ER4 | 02311BKT | 40GBASE-ER4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 40 км |
| QSFP-40G-eSM4 | 02311DTR | 40GBASE-eSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-eSR4 | 02310RMB | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-eSR4 | 02313URU | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-eSR4-MP | 02313GAA | - | MPO-12 | многомодовое | 40 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| QSFP-40G-iSM4 | 02311DRW | 40GBASE-iSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 1,4 км |
| QSFP-40G-iSR4 | 02310MHR | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-iSR4 | 02313URW | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-iSR4-MP | 02313FYY | - | MPO-12 | многомодовое | 40 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LR4 | 02310MHS | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4 | 02313URY | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4-Lite | 02311YVB | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-LR4-Lite | 02313URS | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-LX4 | 02311HNP | 40GBASE-LX4 | LC | одномодовое и многомодовое | 40 Гбит/с | одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км |
| QSFP-40G-LX4-MM | 02313NUG | 40GBASE-LX4 | LC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LX4-MM-E | 02314GDU | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-SR-BD | 02311FPA | 40GBASE-BIDI (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-eSDLC-PAM | 02311QTR | 40GBASE-ePAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 300 м |
| QSFP-40G-eSDLC-PAM-G2 | 02312ELG | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 300 м |
| QSFP-40G-SDLC-PAM | 02311PUU | 40GBASE-PAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 150 м |
| QSFP-40G-SDLC-PAM-G2 | 02312ELH | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
Оптические модули 100GE QSFP28
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP28-100G-BIDI | 02313EEK | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-BIDI-G2 | 02314DBW | 100G-BIDI | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-eBIDI-G2 | 02314LWG | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP28-100G-DR | 02312VSP | 100GBase-DR | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 500 м |
| QSFP28-100G-LR4 | 02311KNU | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-LR4 | 02313URT | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-PSM4 | 02311MNM | 100GBASE-PSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 100 Гбит/с | одномодовое (G.652): 500 м |
| QSFP28-100G-SR4 | 02311GBW | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP28-100G-SR4 | 02313URQ | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP28-100G-SR4-MP | 02313FYX | - | MPO-12 | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-4WDM-40 | 02312QTL | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 40 км |
| QSFP-100G-CLR4 | 02311MNP | 100GBASE-CLR4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4 | 02311MNN | 100GBASE-CWDM4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4 | 02314LWE | 100GBASE-CWDM4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4-Lite | 02312UJN | 100GBASE-CWDM4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 0,5 км |
| QSFP-100G-C4-Lite-E | 02314GDV | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 0,5 км |
| QSFP-100G-ER4 | 02313HLU | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 40 км |
| QSFP-100G-ER4-Lite | 02311YXR | нестандартный, совместим с 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): без RS-FEC: 30 км, с RS-FEC: 40 км |
| QSFP-100G-FR1 | 02314BDE | 100GBASE-FR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-100G-LR4-Lite | 02311UPS | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-100G-LX4-MM | 02314DBX | 100G-LX4 | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-LX4-MM | 02314NED | 100G-LX4 | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-eCWDM4 | 02312DAT | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
| QSFP-100G-SWDM4 | 02311QUK | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-SWDM4 | 02314LWF | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-LR1 | 02314LBY | 100GBASE-LR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 280 × 875 × 665 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 86,1 × 442,0 × 600,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 86,1 × 442,0 × 633,9 мм. |
| Вес без упаковки, кг | 12 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 16,4 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 22,3 кг |
| Вес с упаковкой в сборе, кг | 26,7 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: в среднем 61,5 дБ(А), не более 65,9. Забор со стороны портов: в среднем 61,3 дБ(А), не более 66,5. |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: в среднем 82,5 дБ(А), не более 87,4. Забор со стороны портов: в среднем 79,7 дБ(А), не более 85,6. |
| Рабочая высота над уровнем моря, м | ≤ 5 000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5 000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 2 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 8 ядер, 1,5 ГГц |
| Оперативная память | DRAM: 4 ГБ |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 4 ГБ |
| USB | Поддерживается |
| Тип питания | Съёмные модули DC и AC/HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 64 оптических порта Ethernet 40GE/100GE QSFP28. Оптический порт Ethernet QSFP28 разбивается на четыре порта 10GE или 25GE, а порт 100GE на два порта 50GE. Разбиение работает только с оптическими модулями QSFP28-100G-SR4. |
| Порт восходящего канала | 2 оптических порта Ethernet 10GE SFP+ (порт сейчас не используется и зарезервирован под будущие функции) |
| Порт, работающий и как стековый | Оптический порт 100GE |
| RTC | Поддерживается |
| Типовая мощность, Вт | 376 Вт: полная загрузка трафиком, высокоскоростные кабели QSFP28 на 32 портах, обычная температура, два блока питания AC. 455 Вт: оптические модули QSFP28 малой дальности на 32 портах, обычная температура, два блока питания AC |
| Типовое тепловыделение, БТЕ/ч | 1283 БТЕ/ч: полная загрузка трафиком, высокоскоростные кабели QSFP28 на 32 портах, обычная температура, два блока питания AC. 1553 БТЕ/ч: оптические модули QSFP28 малой дальности на 32 портах, обычная температура, два блока питания AC |
| Мощность без нагрузки, Вт | 302 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 1031 БТЕ/ч |
| Максимальная мощность, Вт | 629 Вт: полная загрузка трафиком, оптические модули QSFP28 малой дальности на 64 портах, обычная температура, два блока питания AC. 965 Вт: оптические модули QSFP28 большой дальности на 64 портах, температура 40 °C, два блока питания AC |
| Максимальное тепловыделение, БТЕ/ч | 2147 БТЕ/ч: полная загрузка трафиком, оптические модули QSFP28 малой дальности на 64 портах, обычная температура, два блока питания AC. 3293 БТЕ/ч: оптические модули QSFP28 большой дальности на 64 портах, температура 40 °C, два блока питания AC |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Блок 1 200 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1 200 Вт DC: от −48 до −60 В, либо +48 В. |
| Диапазон входного напряжения, В | Блок питания 1 200 Вт AC и 240 В DC: от 90 до 290 В AC, от 45 до 65 Гц, от 190 до 290 В DC. Блок питания 1 200 Вт DC: от −38,4 до −72 В, от +38,4 до +72 В |
| Наибольший входной ток, А | Блок 1 200 Вт AC и 240 В DC: 10 А при переменном от 100 до 130 В, 8 А при переменном от 200 до 240 В, 8 А при постоянном 240 В. Блок 1 200 Вт DC: 38 А. |
| Номинальная выходная мощность, Вт | Блок 1 200 Вт AC и 240 В DC: 1 200 Вт. Блок 1 200 Вт DC: 1 200 Вт. |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 3 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 2+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0,99999 |
| Наработка на отказ, лет | 20,71 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315286Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDISFP, 1 Гбит/с, одномодовое, до 10 кмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
Похожие позиции
- Парт-номер 02351RFH-005Коммутатор ЦОД Huawei CloudEngine CE8850-64CQ-EI64 × 100 Гбит/с·блок в комплектеПо запросу
- Парт-номер 02351RFJ-005Коммутатор ЦОД Huawei CloudEngine CE8850-64CQ-EI64 × 100 Гбит/с·блок в комплектеПо запросу
- Парт-номер 02357FQPКоммутатор ЦОД Huawei CloudEngine CE8855-48CD8DQ48 × 100 Гбит/с·8 × 400 Гбит/с·без блока питания и вентиляторовПо запросу
- Парт-номер 02356WNMКоммутатор ЦОД Huawei CloudEngine CE8855H-32CQ8DQ32 × 100 Гбит/с·8 × 400 Гбит/с·блок в комплектеПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
