Парт-номер 02356BBV

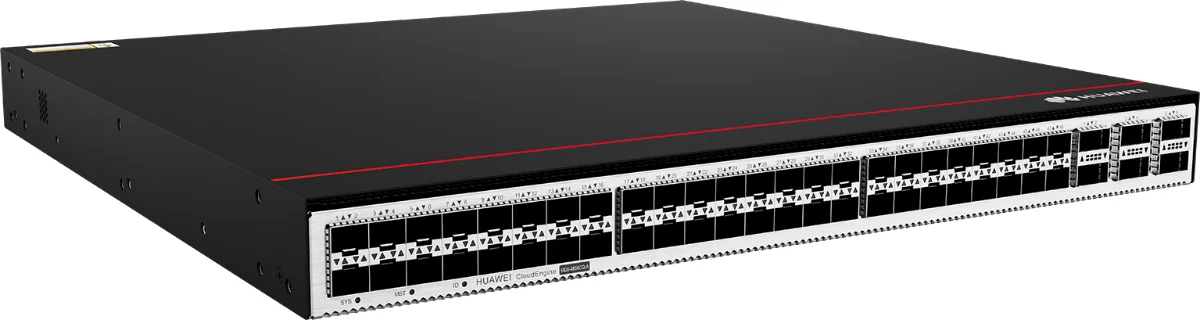

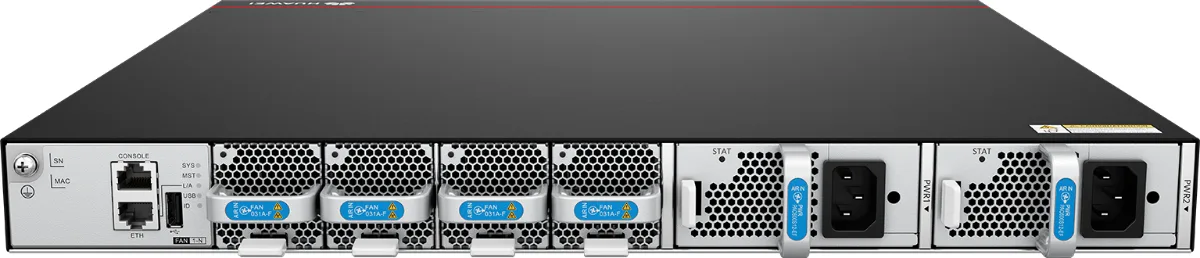

Коммутатор ЦОД Huawei CE6820-48S6CQ-A
- 48 × 10 Гбит/с
- 6 × 100 Гбит/с
- без блока питания и вентиляторов
Цена по запросу
Считаем под конфигурацию, объём и срок поставки.
Цена за штуку.
Под заказ
Срок и цену подтверждаем при расчёте
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор ЦОД Huawei CloudEngine CE6820-48S6CQ-A. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. В серии CE6820 это исполнение отличает комплектность питания: без блока питания и вентиляторов. В комплект не входит: вентиляторы и блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 48; скорость портов доступа 10 Гбит/с; тип портов оптические; порты uplink 6 × 100 Гбит/с. В карточке указаны ещё скорость uplink 100 Гбит/с; количество портов uplink 6; всего портов 54 с Uplink; габариты в×ш×г 43,6 × 442 × 420 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 02356BBV с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02356BBV даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02356BBV в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 10 Гбит/с |
| Тип портов | оптические |
| Порты Uplink | 6 × 100 Гбит/с |
| Скорость Uplink | 100 Гбит/с |
| Количество портов Uplink | 6 |
| Комплектность питания | без блока питания и вентиляторов |
| Всего портов, с Uplink | 54 |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Серия | CE6820 |
| Заказывается отдельно | вентиляторы и блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2039-12-31 |
Документация Huawei
Об устройстве
Исполнение CE6820-48S6CQ-A, парт-номер 02356BBV. Состав: 48 портов 10G SFP+, 6 портов 100G QSFP28, без вентиляторных модулей и блоков питания.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R024C00.
Другие исполнения того же изделия: 02356BBX, коммутатор CE6820-48S6CQ-A, 48 портов 10G SFP+, 6 портов 100G QSFP28, 2 блока питания AC, 4 вентиляторных модуля, забор воздуха со стороны портов; 02356BBY, тот же коммутатор с выбросом воздуха со стороны портов.

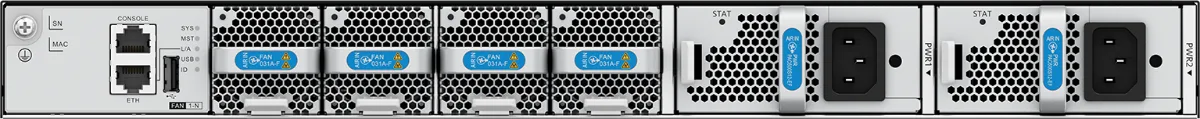

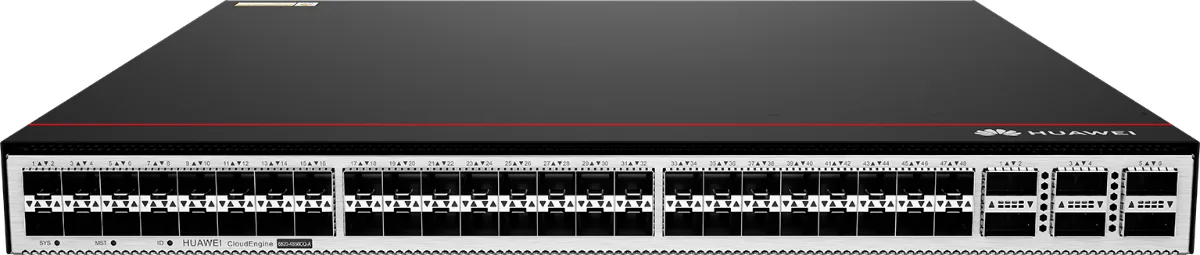

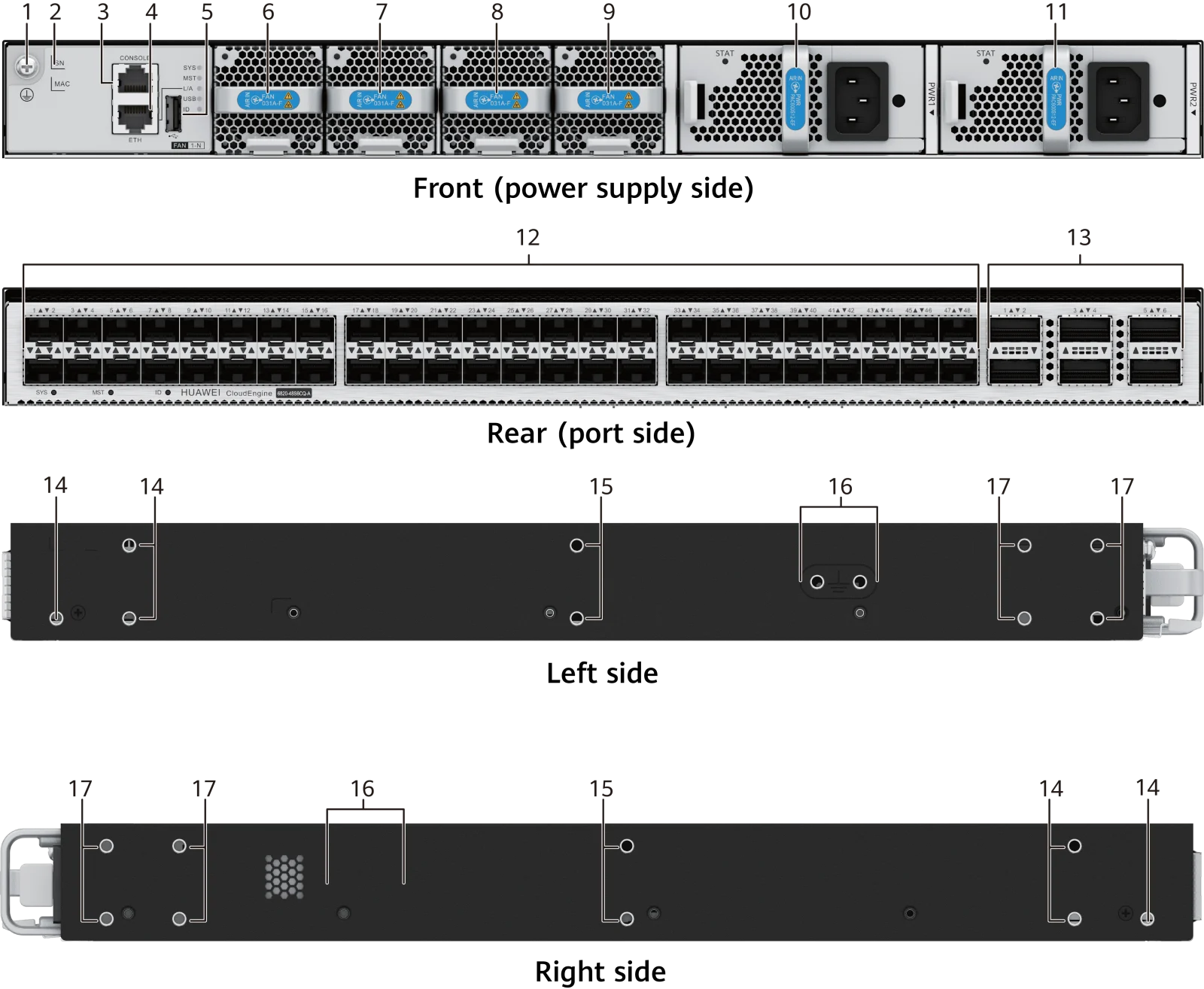

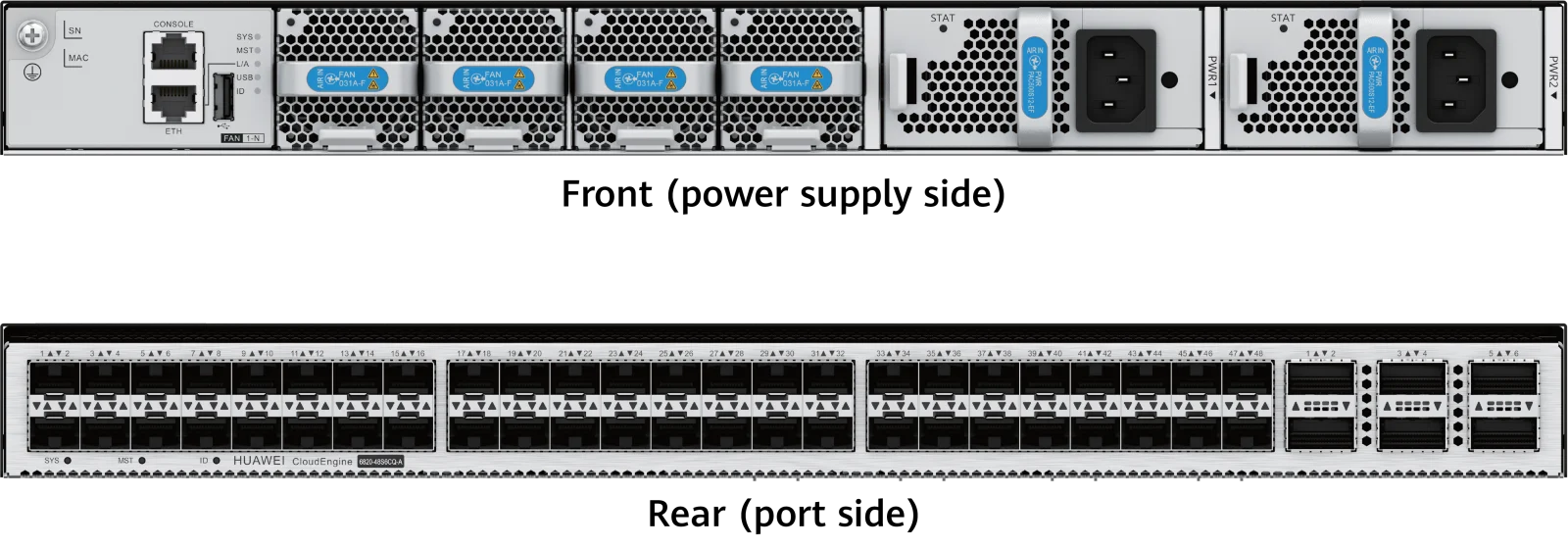

Портовая панель
Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
| 1. Винт заземления | 2. Серийный номер ESN и MAC-адрес. Код можно считать сканером. | 3. Консольный порт | 4. Порт управления ETH, RJ45 | 5. Порт USB |
|---|---|---|---|---|
| 6-9. Четыре слота вентиляторов под модули серии FAN-031A | 10-11. Два слота блоков питания PAC600S12-C, PAC600S12-D, PAC600S12-E, PDC1000S12, PHD1K2S12-DB | 12. Сорок восемь оптических портов 10GE SFP+ | 13. Шесть оптических портов 40GE/100GE QSFP28 | 14. Три отверстия под кронштейн со стороны портов |
| 15. Два отверстия под кронштейн посередине | 16. Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT | 17. Четыре отверстия под кронштейн со стороны питания | - | - |
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10GE SFP+ | LC | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ae, автовыбор скорости, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, кабель AOC SFP+ на SFP+, высокоскоростной кабель SFP+ на SFP+. С медным модулем GE оптический порт 10GE работает только на скорости 100 или 1 000 Мбит/с. Оптические порты 10GE не работают с модулями OSXD22N00 и LE2MXSC80FF0. |
| Оптический порт 40GE/100GE QSFP28 | Тип разъёма зависит от оптического модуля. | Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс. | Оптические модули 40GE QSFP+, оптические модули 100GE QSFP28, кабели AOC QSFP+ на QSFP+, высокоскоростные кабели QSFP+ на QSFP+, кабели AOC QSFP28 на QSFP28, высокоскоростные кабели QSFP28 на QSFP28. Порты с высокоскоростными кабелями QSFP+ на QSFP+ или QSFP28 на QSFP28 не делятся на 4 × 25GE или 4 × 10GE, автосогласование на медных кабелях не работает. Такие кабели годятся только для портов стека и линка между парой M-LAG. На порт 100GE, работающий на скорости 100 Гбит/с, ставят только высокоскоростные кабели QSFP28 длиной 1 м. Если порт 100GE переведён на скорость 40 Гбит/с, на него ставят высокоскоростные кабели 40G QSFP+ длиной 1, 3 и 5 м. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бит/с, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1 000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB | В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания. | Работает с накопителями USB 2.0. |

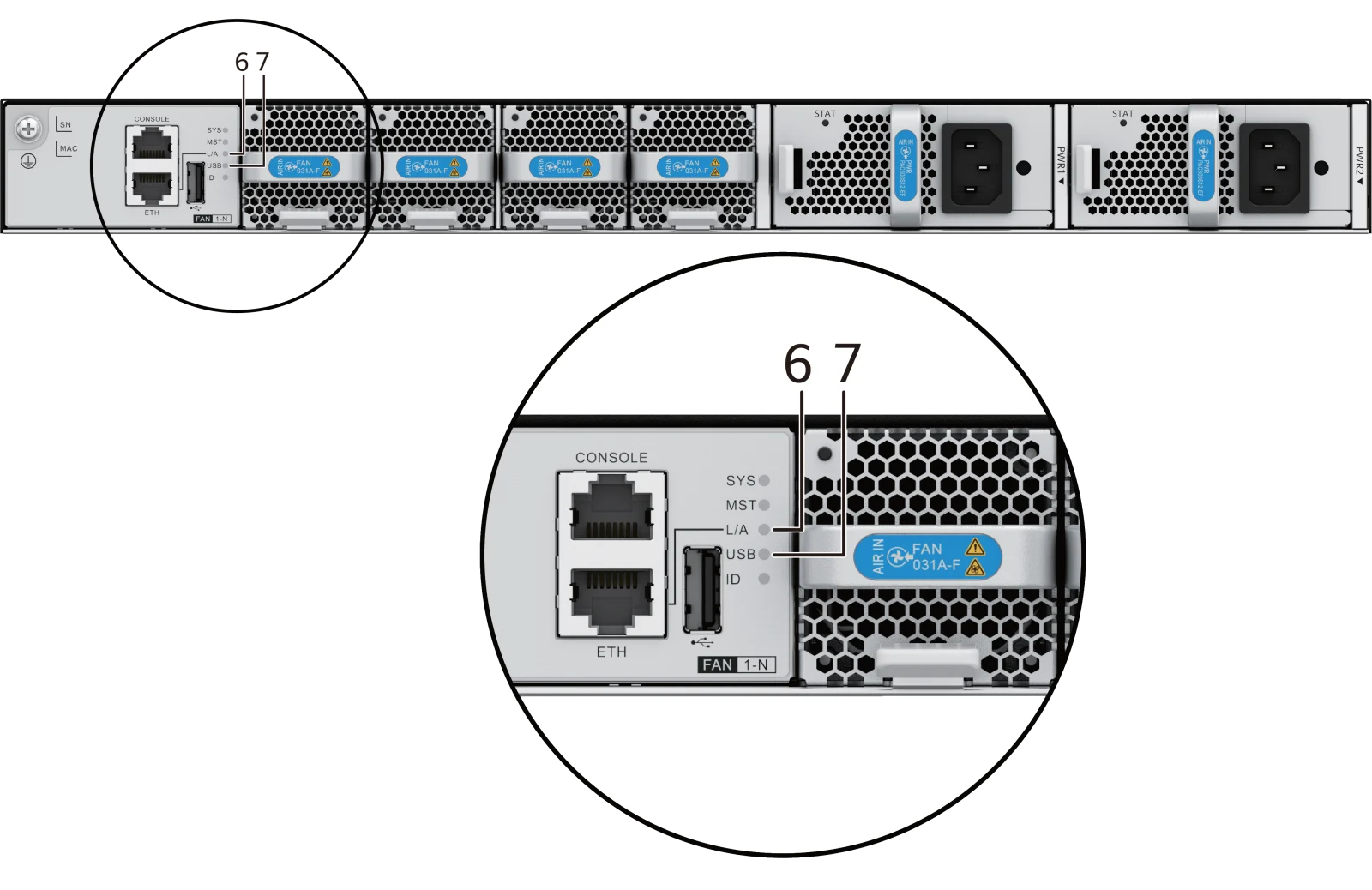

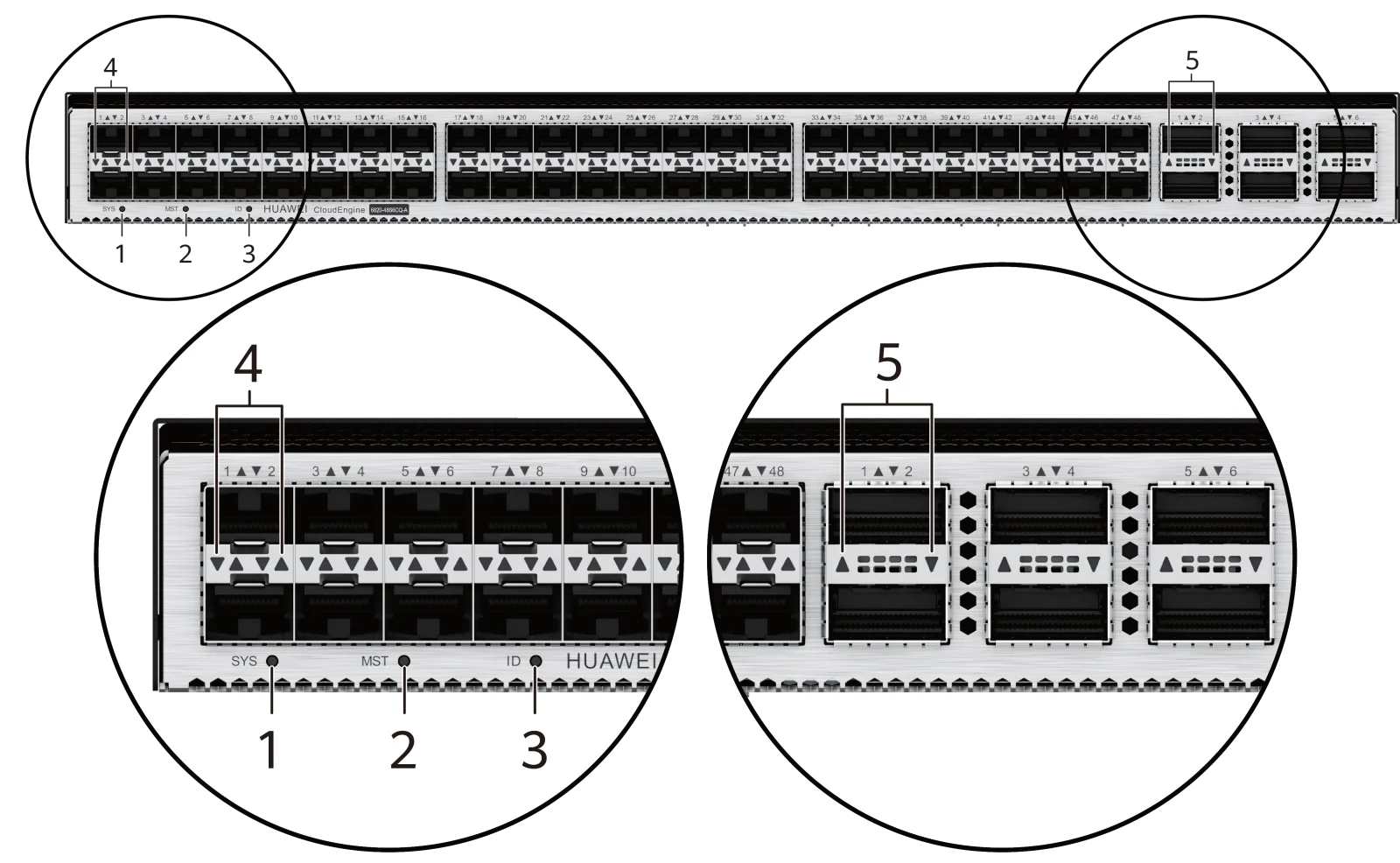

Индикаторы и кнопки
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 10GE
- 5Индикатор порта 40GE/100GE
- 6Индикатор порта управления
- 7Индикатор развёртывания с USB
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСистема не запустилась, либо неисправен хотя бы один блок питания или вентиляторный модуль.
MSTИндикатор стека
- зелёный, не горитУстройство не ведущее в стеке.
- зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор оптического порта 10GE. У каждого оптического порта 10GE два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Индикатор оптического порта 40GE/100GE. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB
- зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
Охлаждение и направление обдува
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.

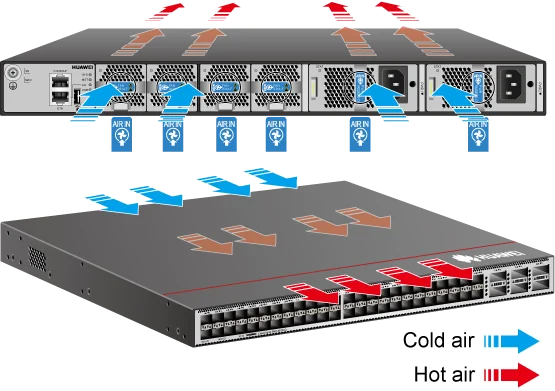

- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.

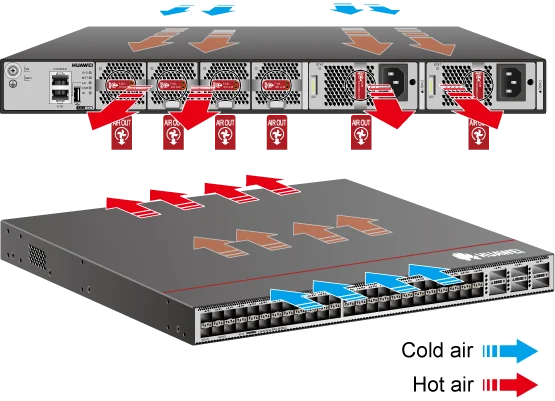

- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты блоков питания | - | Горизонтальная установка | У каждого коммутатора серии CloudEngine 6800 два слота под съёмные блоки питания. В шасси ставят один или два блока, два дают более высокую надёжность. Коммутаторы серии поддерживают резервирование 1+1: пока оба блока исправны, каждый отдаёт половину нужной шасси мощности, а если один отказал, второй берёт всю нагрузку на себя. Все блоки питания меняются на горячую. |
| Слоты вентиляторов | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
Совместимые модули и кабели
Кабель Ethernet
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
- Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.
Высокоскоростной кабель
- Высокоскоростной кабель SFP+ на SFP+
- Высокоскоростной кабель QSFP+ на QSFP+
- Высокоскоростной кабель QSFP28 на QSFP28
Кабель AOC
- Кабель AOC SFP+ на SFP+
- Кабель AOC QSFP+ на QSFP+
- Кабель AOC QSFP28 на QSFP28
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-MP | 02313GCE | - | RJ45 | - | - | 0,1 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MXSC80FF0 | - | - | LC | - | - | - |
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| OSXD22N00 | 02310CRM | 10GBASE-LRM | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,1 км; многомодовое (полоса 500 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1, OM2, OM3): 0,22 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ER | 02314GFL | - | LC/DLC | одномодовое | 10 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 40 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-MP | 02313BJH | - | LC/DLC | одномодовое | 10 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
| SFP-10G-SR1 | 02314GDS | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SR-MP | 02313AMY | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SRV | 02310STB | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SR-E | 02314JUU | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SRV-MP | 02313BJJ | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-USR-MP | 02313BJE | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| SFP-10G-ZDWT-L | 02312DAN | - | LC/DLC | одномодовое | 10 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 60 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Оптические модули 40GE QSFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP-40G-ER4 | 02311BKT | 40GBASE-ER4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 40 км |
| QSFP-40G-eSM4 | 02311DTR | 40GBASE-eSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-eSR4 | 02310RMB | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-eSR4 | 02313URU | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-eSR4-MP | 02313GAA | - | MPO-12 | многомодовое | 40 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| QSFP-40G-iSM4 | 02311DRW | 40GBASE-iSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 1,4 км |
| QSFP-40G-iSR4 | 02310MHR | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-iSR4 | 02313URW | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-iSR4-MP | 02313FYY | - | MPO-12 | многомодовое | 40 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LR4 | 02310MHS | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4 | 02313URY | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4-Lite | 02311YVB | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-LR4-Lite | 02313URS | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-LX4 | 02311HNP | 40GBASE-LX4 | LC | одномодовое и многомодовое | 40 Гбит/с | одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км |
| QSFP-40G-LX4-MM | 02313NUG | 40GBASE-LX4 | LC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LX4-MM-E | 02314GDU | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-SR-BD | 02311FPA | 40GBASE-BIDI (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-eSDLC-PAM | 02311QTR | 40GBASE-ePAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 300 м |
| QSFP-40G-eSDLC-PAM-G2 | 02312ELG | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 300 м |
| QSFP-40G-SDLC-PAM | 02311PUU | 40GBASE-PAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 150 м |
| QSFP-40G-SDLC-PAM-G2 | 02312ELH | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
Оптические модули 100GE QSFP28
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP28-100G-BIDI | 02313EEK | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-BIDI-G2 | 02314DBW | 100G-BIDI | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-eBIDI-G2 | 02314LWG | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP28-100G-DR | 02312VSP | 100GBase-DR | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 500 м |
| QSFP28-100G-LR4 | 02311KNU | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-LR4 | 02313URT | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-PSM4 | 02311MNM | 100GBASE-PSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 100 Гбит/с | одномодовое (G.652): 500 м |
| QSFP28-100G-SR4 | 02311GBW | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP28-100G-SR4 | 02313URQ | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP28-100G-SR4-MP | 02313FYX | - | MPO-12 | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-4WDM-40 | 02312QTL | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 40 км |
| QSFP-100G-CLR4 | 02311MNP | 100GBASE-CLR4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4 | 02311MNN | 100GBASE-CWDM4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4 | 02314LWE | 100GBASE-CWDM4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4-Lite | 02312UJN | 100GBASE-CWDM4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 0,5 км |
| QSFP-100G-C4-Lite-E | 02314GDV | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 0,5 км |
| QSFP-100G-ER4 | 02313HLU | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 40 км |
| QSFP-100G-ER4-Lite | 02311YXR | нестандартный, совместим с 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): без RS-FEC: 30 км, с RS-FEC: 40 км |
| QSFP-100G-FR1 | 02314BDE | 100GBASE-FR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-100G-LR4-Lite | 02311UPS | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-100G-LX4-MM | 02314DBX | 100G-LX4 | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-LX4-MM | 02314NED | 100G-LX4 | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-eCWDM4 | 02312DAT | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
| QSFP-100G-SWDM4 | 02311QUK | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-SWDM4 | 02314LWF | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-LR1 | 02314LBY | 100GBASE-LR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 175 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм. |
| Вес без упаковки, кг | 5,6 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 7,7 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 9 кг без оптических модулей, блоков питания и вентиляторов |
| Вес с упаковкой в сборе, кг | 11,1 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс воздуха со стороны портов: < 55 дБ(А). Забор воздуха со стороны портов: < 56 дБ(А) |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс воздуха со стороны портов: < 71 дБ(А). Забор воздуха со стороны портов: < 72 дБ(А) |
| Рабочая высота над уровнем моря, м | ≤ 5 000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5 000 м |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 4 ГБ |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 2 ГБ |
| USB | Поддерживается |
| Тип питания | Съёмные блоки DC, AC и HVDC |
| Консольный порт | RJ45 |

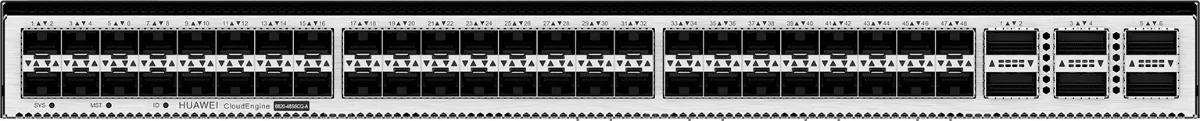

| Порт доступа | 48 портов 10GE SFP+. Порты 10GE совместимы с GE. Линейные оптические модули 10GE LRM и 80KM не поддерживаются |
| Порт восходящего канала | 6 портов 100GE QSFP28. Каждый порт 100GE QSFP28 настраивается на скорость 40 Гбит/с. Разделить порт 100GE QSFP28 на 4 × 25GE или 4 × 10GE нельзя. Поддерживаются медные кабели 100GE длиной 1 м и 40GE длиной 1, 3 и 5 м, автосогласование на медных кабелях не работает. Медные кабели 100GE и 40GE годятся только для линка между парой M-LAG. |
| Порт, работающий и как стековый | Оптические порты 10GE и 100GE |
| Типовая мощность, Вт | 162 Вт при полной пропускной способности с высокоскоростными кабелями SFP+ на 48 портах и QSFP28 на шести, два блока питания. 196 Вт при коротких оптических модулях во всех портах. |
| Типовое тепловыделение, БТЕ/ч | 553 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP+ на 48 портах и QSFP28 на шести, два блока питания. 669 БТЕ/ч при коротких оптических модулях во всех портах. |
| Мощность без нагрузки, Вт | 102 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 348 БТЕ/ч |
| Максимальная мощность, Вт | 282 Вт |
| Максимальное тепловыделение, БТЕ/ч | 962 БТЕ/ч |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Блок 600 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1 000 Вт DC: от −48 до −60 В. Блок 1 200 Вт HVDC: от 240 до 380 В. |
| Диапазон входного напряжения, В | Блок 600 Вт AC и 240 В DC: от 90 до 290 В, от 45 до 65 Гц, либо постоянное от 190 до 290 В. Блок 1 000 Вт DC: от −38,4 до −72 В. Блок 1 200 Вт HVDC: от 190 до 400 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1 000 Вт DC: 30 А. Блок 1 200 Вт HVDC: 8 А. |
| Номинальная выходная мощность, Вт | Блок 600 Вт AC и 240 В DC: 600 Вт. Блок 1 000 Вт DC: 1 000 Вт. Блок 1 200 Вт HVDC: 1 200 Вт. |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0,99999 |
| Наработка на отказ, лет | 45,48 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315286Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDISFP, 1 Гбит/с, одномодовое, до 10 кмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02313BUSБлок питания Huawei PAC600S12-PBблок питания, 600 Вт, Fan Panel Side ExhaustПо запросу
Похожие позиции серии
- Парт-номер 02354FTG-002Коммутатор ЦОД Huawei CloudEngine CE6820H-48S6CQ48 × 10 Гбит/с·6 × 100 Гбит/с·без блока питания и вентиляторовПо запросу
- Парт-номер 02354FTK-002Коммутатор ЦОД Huawei CloudEngine CE6820H-48S6CQ-B48 × 10 Гбит/с·6 × 100 Гбит/с·блок в комплектеПо запросу
- Парт-номер 02354FTL-002Коммутатор ЦОД Huawei CloudEngine CE6820H-48S6CQ-F48 × 10 Гбит/с·6 × 100 Гбит/с·блок в комплектеПо запросу
- Парт-номер 02356BBXКоммутатор ЦОД Huawei CloudEngine CE6820-48S6CQ-A-B48 × 10 Гбит/с·6 × 100 Гбит/с·блок в комплектеПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
