Парт-номер 02352RCU

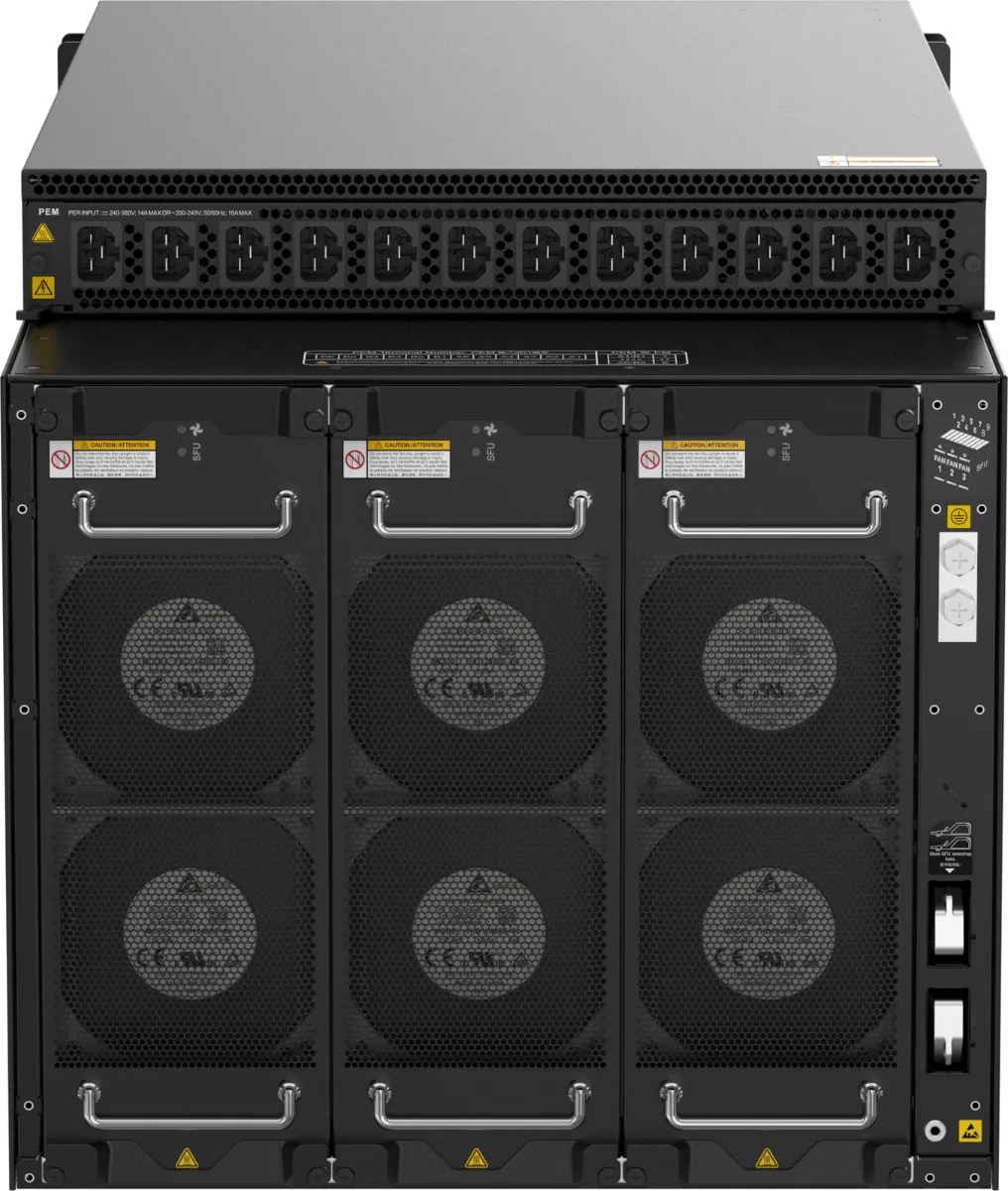

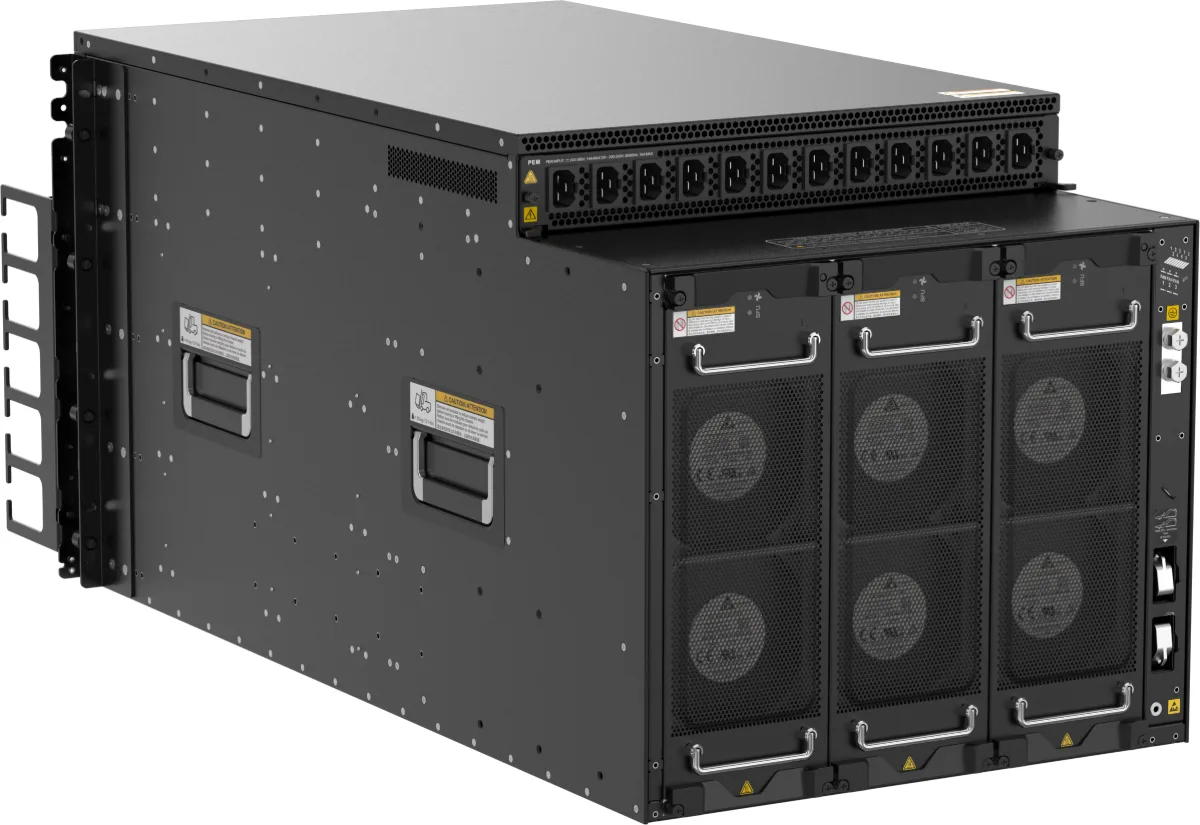

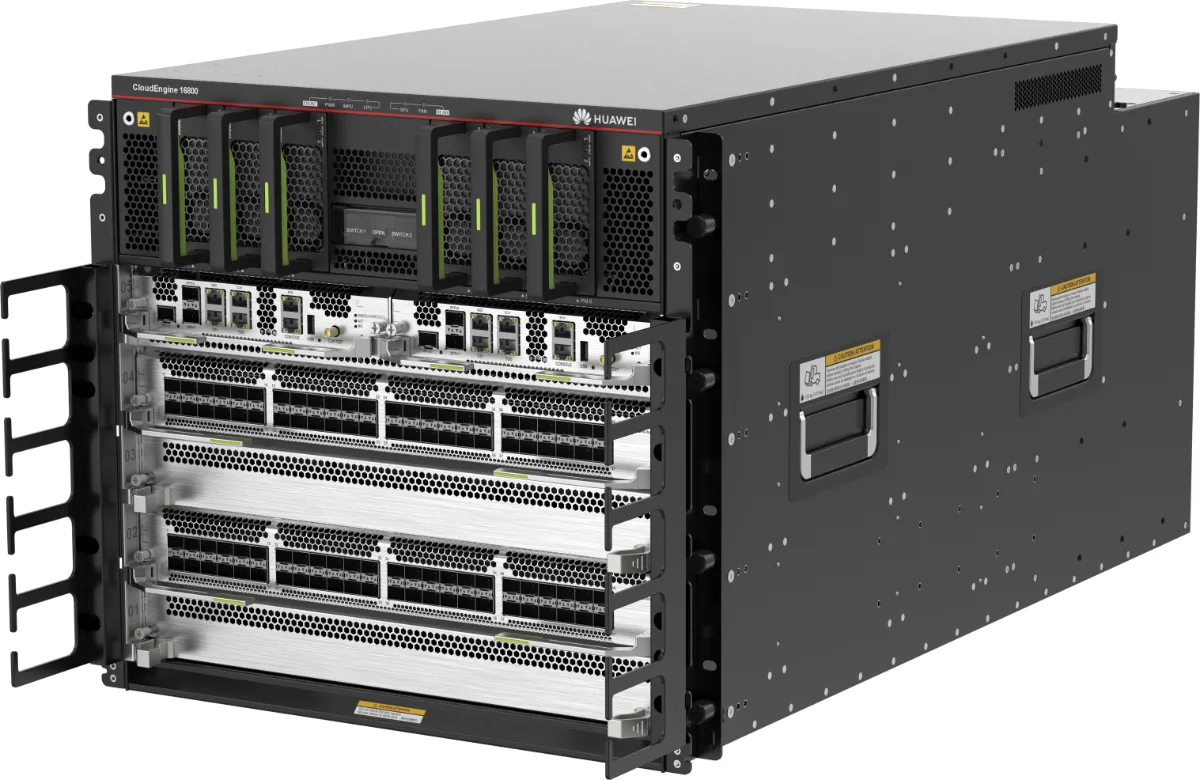

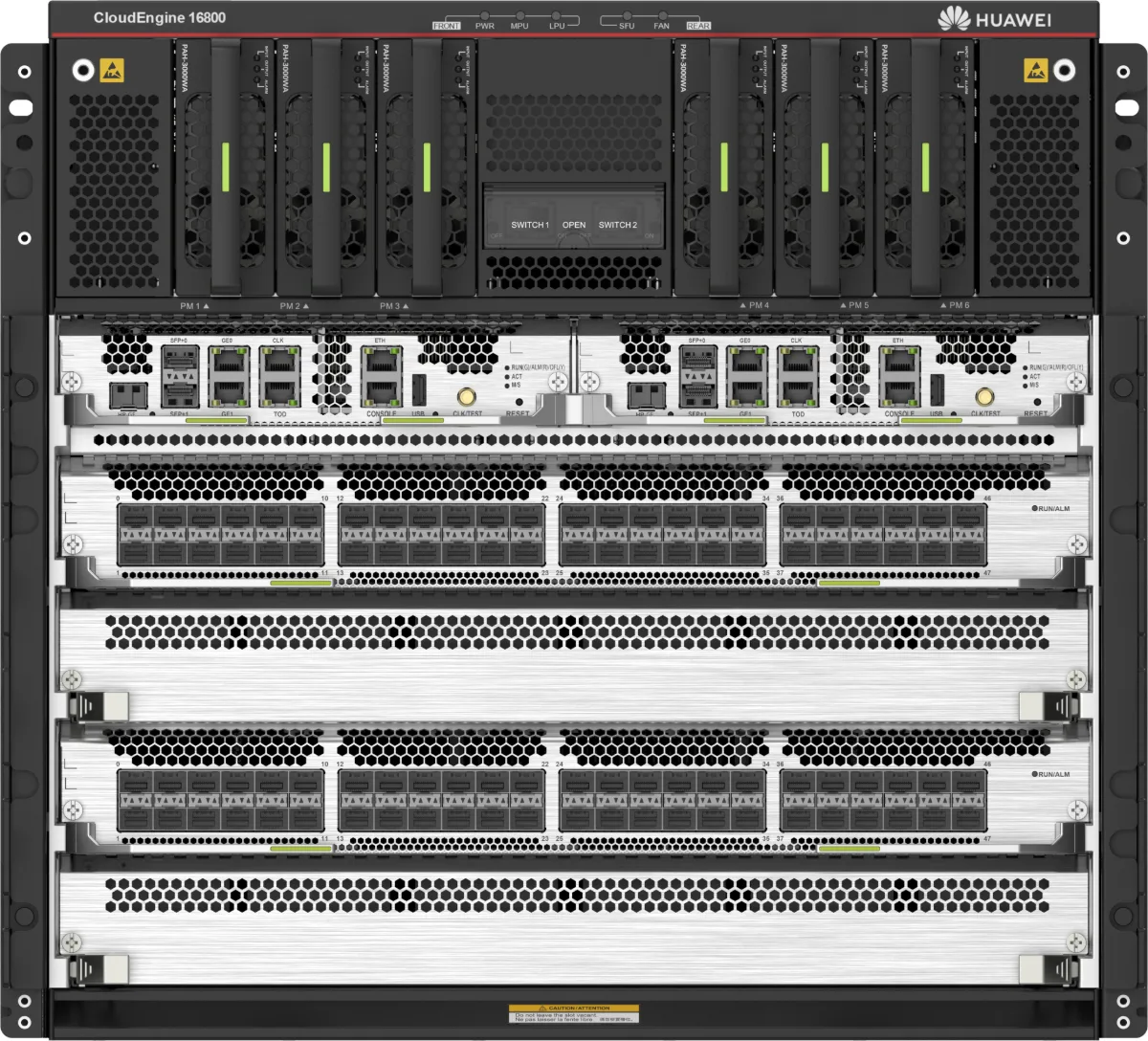

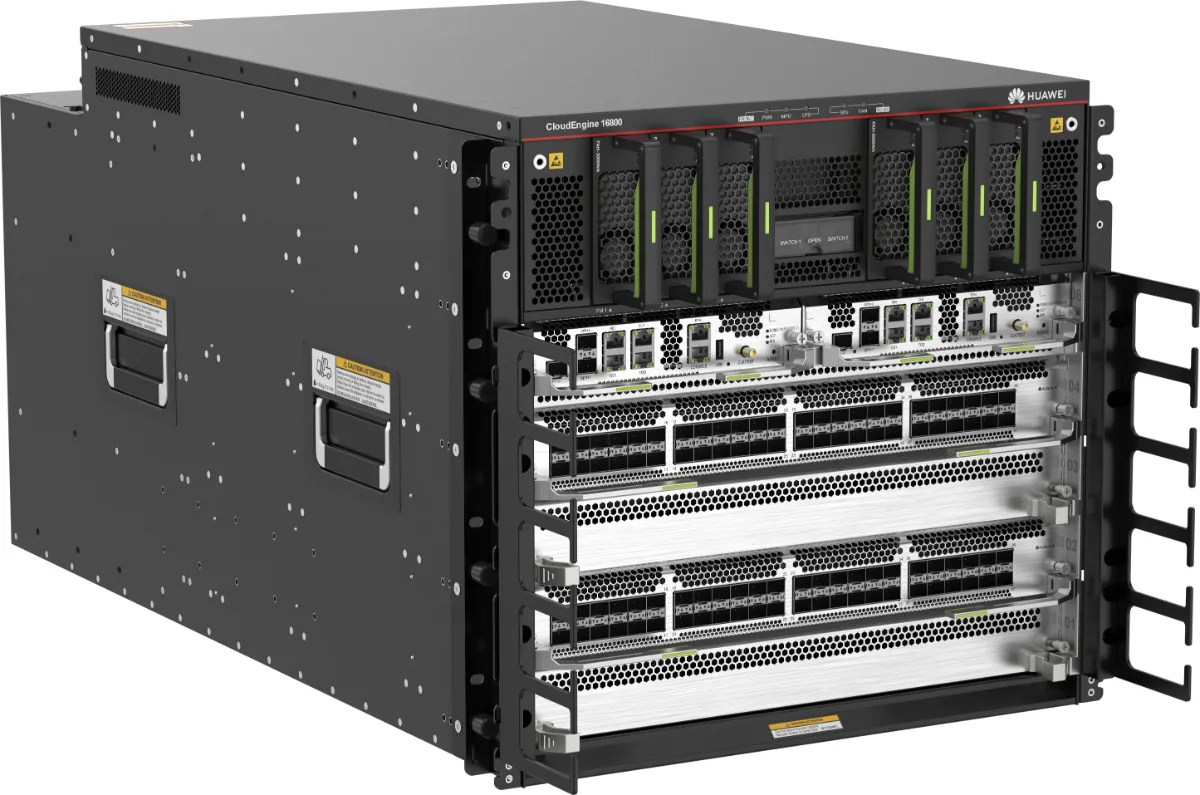

Модульный коммутатор ЦОД Huawei CE16804

4 слота
шасси в сборе
питание AC, HVDC
блок в комплекте

Цена по запросу

Считаем под конфигурацию, объём и срок поставки. Цена за штуку.

Под заказ

Срок и цену подтверждаем при расчёте

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2029EOS - поддержка вендора до 31 декабря 2039

Модульный коммутатор ЦОД Huawei CloudEngine CE16804. Собирает фабрику центра обработки данных. В шасси ставятся интерфейсные платы, модули матрицы, блоки питания и вентиляторные модули. В серии CE16804 это исполнение отличает тип питания: AC, HVDC. Заказной код позиции: CE16804. В каталоге есть близкая позиция 02356SBV с кодом CE16800-X4A-DL-B02: строки поставочного каталога у них разные, поэтому перед заказом сверяем состав по документации Huawei.

Характеристики коротко

Полный список в таблице ниже. Для подбора важны комплектность питания блок в комплекте; количество слотов шасси 4; исполнение шасси в сборе; габариты в×ш×г 437,4 × 482,6 × 883,1 мм.

Совместимость

С этой позицией берут Модуль коммутационной матрицы CE-SFU04F-A, Модуль коммутационной матрицы CE-SFU04D-L1E, Модуль коммутационной матрицы CE-SFU04F-G. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.

Что проверяем до отгрузки

Сверяем парт-номер 02352RCU с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.

Поставка

Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.

Гарантия и документы

На позицию 02352RCU даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.

Жизненный цикл

Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.

Вопросы и ответы

Что входит в поставку этой позиции

Поставляется сама позиция 02352RCU в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.

Подойдёт ли эта позиция к моему оборудованию

Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.

Сколько ждать поставку и как оформляется сделка

Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.

Что значат даты EOM и EOS для этой позиции

Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.

Характеристики позиции 02352RCU
Комплектность питания	блок в комплекте
Тип питания	AC, HVDC
Количество слотов шасси	4
Исполнение	шасси в сборе
Габариты В×Ш×Г, мм	437,4 × 482,6 × 883,1
Вес брутто, кг	108
Серия	CE16804
Единица поставки	штука
Снятие с продажи	2029-12-31
Окончание поддержки	2039-12-31

Документация Huawei

Об устройстве

Исполнение CE16804-AH, парт-номер 02352RCU.

Первая версия ПО, в которой поддержан этот парт-номер, это V200: V200R005C20 V300: V300R020C00.

В том же документе описаны соседние исполнения: 02352RCR.

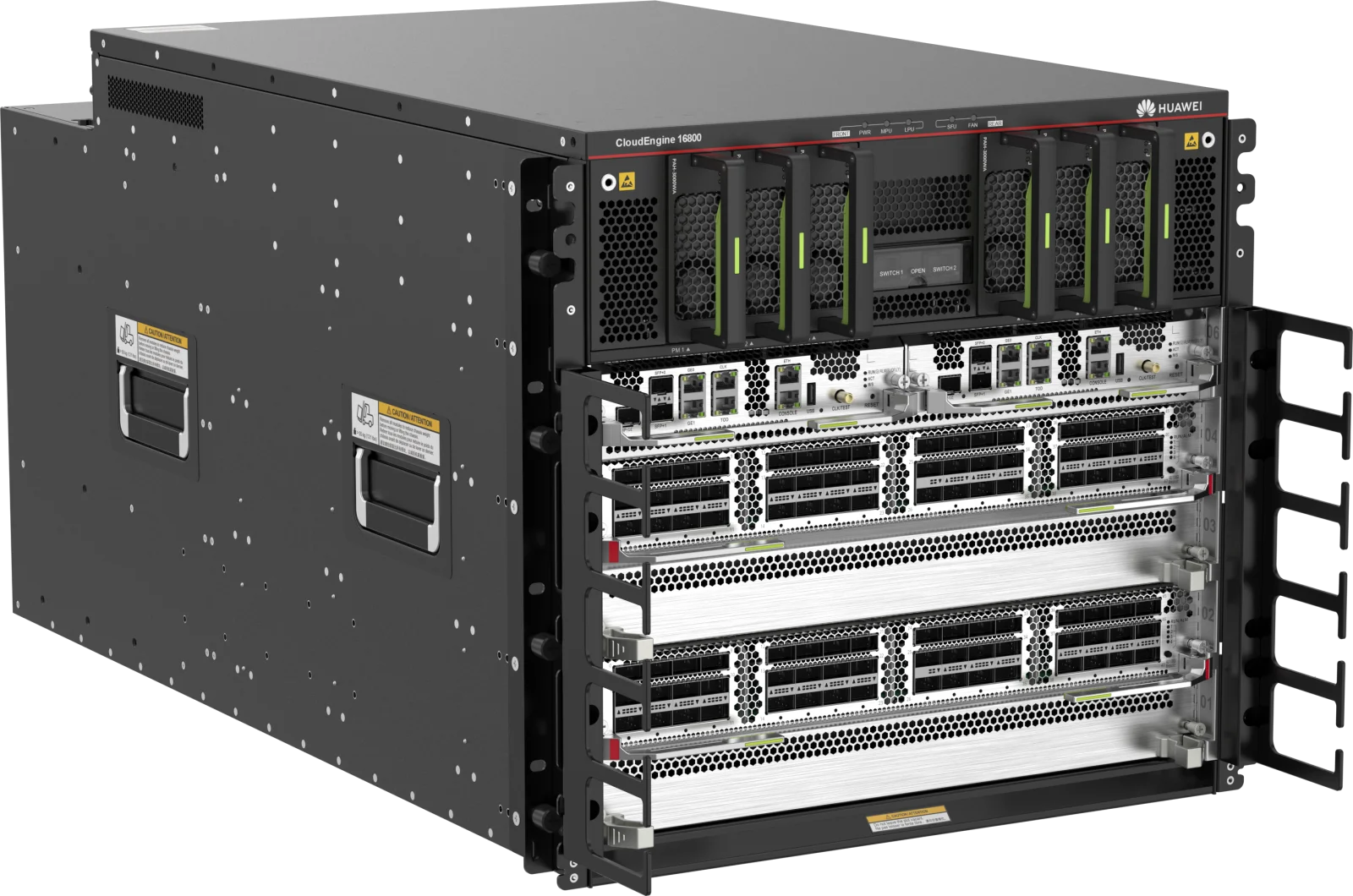

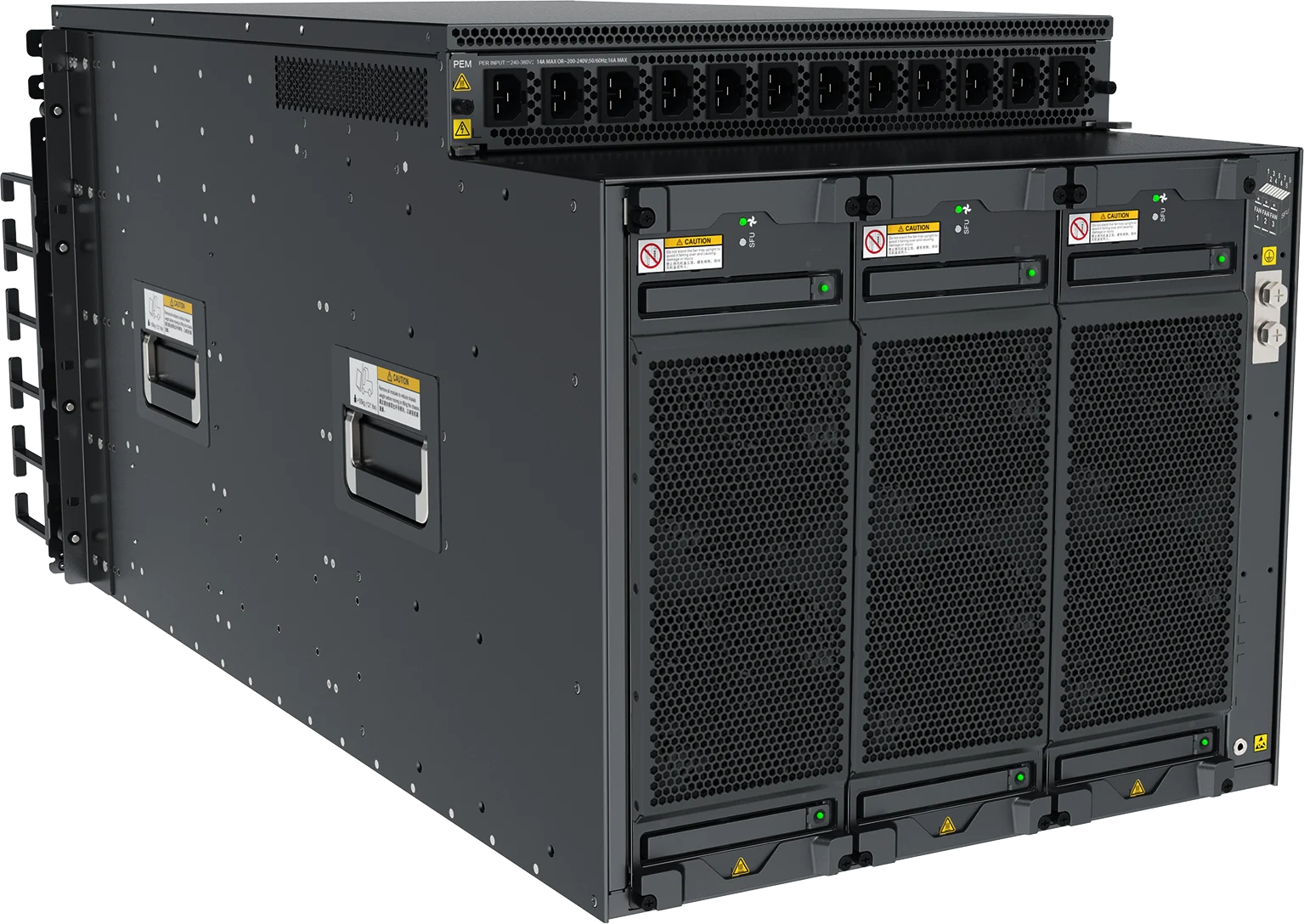

Портовая панель

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

1Верхняя планка шасси
2Гнездо антистатического браслета спереди
3PM
4Выключатель питания
5MPU
6LPU
7Кабельный органайзер
8PEM
9Вентиляторный модуль
10Коммутационная матрица. Матрицы стоят за вентиляторными модулями, и после установки всех модулей их не видно.
11Расположение вентиляторных модулей и коммутационных матриц
12Две точки заземления под двухотверстный наконечник OT, рядом жёлтая наклейка заземления
13Рычаг коммутационной матрицы
14Гнездо антистатического браслета сзади
15Наклейка с серийным номером
16Наклейка сборки шасси
17Наклейка с MAC-адресом

1Индикатор блока питания
2Индикатор управляющего модуля
3Индикатор линейной платы
4Индикатор коммутационной матрицы
5Индикатор вентиляторного модуля
6Выключатель питания

PWRИндикатор блока питания

зелёный, горит ровноВсе блоки питания работают нормально.
красный, горит ровноВозможные причины: один или несколько блоков питания работают неправильно (например, блок стоит, но не выдаёт напряжение) либо обесточены.

MPUИндикатор управляющего модуля

зелёный, горит ровноВсе установленные управляющие модули работают нормально.
красный, горит ровноОтказал хотя бы один управляющий модуль.

LPUИндикатор линейной платы

зелёный, горит ровноВсе установленные линейные платы работают нормально.
красный, горит ровноВозможные причины: линейная плата работает неправильно и выдала аварию оборудования, либо ни одна линейная плата не установлена как следует.

SFUИндикатор коммутационной матрицы

зелёный, горит ровноВсе установленные коммутационные матрицы работают нормально.
красный, горит ровноВозможные причины: коммутационная матрица работает неправильно и выдала аварию оборудования, либо ни одна матрица не установлена как следует.

FANИндикатор вентиляторного модуля

зелёный, горит ровноВсе вентиляторные модули установлены и работают нормально.
красный, горит ровноВозможные причины: один или несколько вентиляторных модулей работают неправильно, либо установлены неплотно, либо сняты.

Кнопки и обозначения на корпусе

Обозначение на корпусе	Название	Описание
SWITCH 1/SWITCH 2	Выключатель питания	Включает и выключает устройство. Устройство обесточивается, только когда оба выключателя стоят в положении OFF. Если хотя бы один включён, устройство под питанием.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слот линейной платы	Слоты с 1 по 4	Верхней стороной платы вверх	В одно шасси ставят линейные платы разных типов.
Слот управляющего модуля	Слоты 5 и 6	Верхней стороной платы вверх	Два управляющих модуля работают в горячем резерве 1:1. По умолчанию ведущим считается модуль в слоте с меньшим номером, резервным в слоте с большим. Управляющие модули в одном шасси должны быть одной модели.
Слот коммутационной матрицы	с 1 по 9. Набор слотов под коммутационные матрицы зависит от модели матрицы, смотрите колонку доступных слотов в разделе соответствия версий для каждой матрицы.	Правой стороной платы вверх	Коммутационные матрицы работают с распределением нагрузки и резервированием. В одном шасси ставятся матрицы только одной модели.
Слот блока питания	Слоты с 1 по 6	Индикаторами вверх	Блоки питания работают сразу после установки.
Слот вентиляторного модуля	Слоты с 1 по 3	Индикаторами вверх	При обычной температуре система какое-то время работает нормально и после отказа одного вентиляторного модуля, но неисправный модуль лучше заменить сразу.

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	730 × 770 × 1 150 мм
Габариты без упаковки В×Ш×Г, мм	438 × 442 × 874 мм, корпус шасси. 438 × 483 × 985 мм, с монтажными кронштейнами и кабельными органайзерами
Вес без упаковки, кг	94,1 кг (с двумя модулями MPU и заглушками)
Вес без упаковки в сборе, кг	V200: 176,4 кг (полная комплектация платами CEL36CQFD-G, с оптическими модулями). V300: 176,4 кг (полная комплектация платами CEL36CQFD-E, с оптическими модулями)
Вес с упаковкой, кг	138 кг
Стандарт стойки	A812A612A610
Рабочая высота над уровнем моря, м	≤ 5 000 м. На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма.
Рабочая влажность	от 5 до 85%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Влажность при кратковременной работе	от 5 до 95%, без конденсата
Высота хранения, м	≤ 5 000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	730 × 770 × 1 150 мм
Габариты без упаковки В×Ш×Г, мм	438 × 442 × 874 мм, корпус шасси. 438 × 483 × 985 мм, с монтажными кронштейнами и кабельными органайзерами
Вес без упаковки, кг	98,1 кг (с двумя модулями MPU и заглушками)
Вес без упаковки в сборе, кг	V200: 178 кг (полная комплектация платами CEL36CQFD-G, с оптическими модулями). V300: 178 кг (полная комплектация платами CEL36CQFD-E, с оптическими модулями)
Вес с упаковкой, кг	142 кг
Стандарт стойки	A812A612A610
Рабочая высота над уровнем моря, м	≤ 5 000 м. На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма.
Рабочая влажность	от 5 до 85%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Влажность при кратковременной работе	от 5 до 95%, без конденсата
Высота хранения, м	≤ 5 000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	9,8 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
Резервирование плат управления	1:1
Резервированные коммутационные матрицы	N+M
Тип питания	Съёмный блок AC или HVDC
Типовая мощность, Вт	V200: 2 852 Вт (полная комплектация платами CEL36CQFD-G). V300: 2 892 Вт (полная комплектация платами CEL36CQFD-E)
Типовое тепловыделение, БТЕ/ч	V200: 9731 БТЕ/ч (полная комплектация платами CEL36CQFD-G). V300: 9868 БТЕ/ч (полная комплектация платами CEL36CQFD-E)
Максимальная мощность, Вт	V200: 4 562 Вт (полная комплектация платами CEL36CQFD-G). V300: 4 664 Вт (полная комплектация платами CEL36CQFD-E)
Максимальное тепловыделение, БТЕ/ч	V200: 15 566 БТЕ/ч (полная комплектация платами CEL36CQFD-G). V300: 15 914 БТЕ/ч (полная комплектация платами CEL36CQFD-E)
Число блоков питания	6
Резервирование питания	Питание с двумя вводами: рекомендуется резервирование N+1. Питание с одним вводом: резервирование N+1, но для надёжности лучше перейти на два ввода.
Номинальное входное напряжение, В	AC: 220 В, 50/60 Гц. Высоковольтный DC: 240 или 380 В
Диапазон входного напряжения, В	AC: от 176 до 290 В, от 45 до 65 Гц. Высоковольтный DC: от 188 до 288 В или от 260 до 400 В
Наибольший входной ток, А	AC: 16 А при 200 В, 18,5 А при 176 В. Высоковольтный DC: 18 А при 188 В, 13 А при 260 В
Наибольшая выходная мощность, Вт	Резервирование 5+1: 3 000 Вт × 5 = 15 000 Вт. Резервирование 6+0: 3 000 Вт × 6 = 18 000 Вт
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Резервирование вентиляторов	Вентиляторные модули работают в горячем резерве. При обычной температуре и отказе одного модуля система какое-то время работает нормально. Неисправный модуль лучше заменить сразу.
Охлаждение	Отвод тепла вентиляторами
Направление обдува	Выброс воздуха со стороны портов
Наличие	0,99999
Наработка на отказ, лет	34,93
Число слотов линейных плат	4
Число слотов управляющих модулей	2
Число слотов коммутационных матриц	9
Число слотов	15
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.

Параметр	Значение
Высота корпуса, U	9,8 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
Резервирование плат управления	1:1
Резервированные коммутационные матрицы	N+M
Тип питания	Съёмный модуль DC
Типовая мощность, Вт	V200: 2 852 Вт (полная комплектация платами CEL36CQFD-G). V300: 2 892 Вт (полная комплектация платами CEL36CQFD-E)
Типовое тепловыделение, БТЕ/ч	V200: 9731 БТЕ/ч (полная комплектация платами CEL36CQFD-G). V300: 9868 БТЕ/ч (полная комплектация платами CEL36CQFD-E)
Максимальная мощность, Вт	V200: 4 562 Вт (полная комплектация платами CEL36CQFD-G). V300: 4 664 Вт (полная комплектация платами CEL36CQFD-E)
Максимальное тепловыделение, БТЕ/ч	V200: 15 566 БТЕ/ч (полная комплектация платами CEL36CQFD-G). V300: 15 914 БТЕ/ч (полная комплектация платами CEL36CQFD-E)
Число блоков питания	6
Резервирование питания	Питание с двумя вводами: рекомендуется резервирование N+1. Питание с одним вводом: резервирование N+1, но для надёжности лучше перейти на два ввода.
Номинальное входное напряжение, В	–48 В DC/–60 В DC
Диапазон входного напряжения, В	от −40 до −72 В DC
Наибольший входной ток, А	58,5 А при напряжении −40 В
Наибольшая выходная мощность, Вт	Резервирование 5+1: 2 200 Вт × 5 = 11 000 Вт. Резервирование 6+0: 2 200 Вт × 6 = 13 200 Вт
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Резервирование вентиляторов	Вентиляторные модули работают в горячем резерве. При обычной температуре и отказе одного модуля система какое-то время работает нормально. Неисправный модуль лучше заменить сразу.
Охлаждение	Отвод тепла вентиляторами
Направление обдува	Выброс воздуха со стороны портов
Наличие	0,99999
Наработка на отказ, лет	34,93
Число слотов линейных плат	4
Число слотов управляющих модулей	2
Число слотов коммутационных матриц	9
Число слотов	15
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.
