Маршрутизатор Huawei NetEngine AR5710-H8T2TS1-T
- 8 × 1 Гбит/с
- 2 × 1 Гбит/с
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

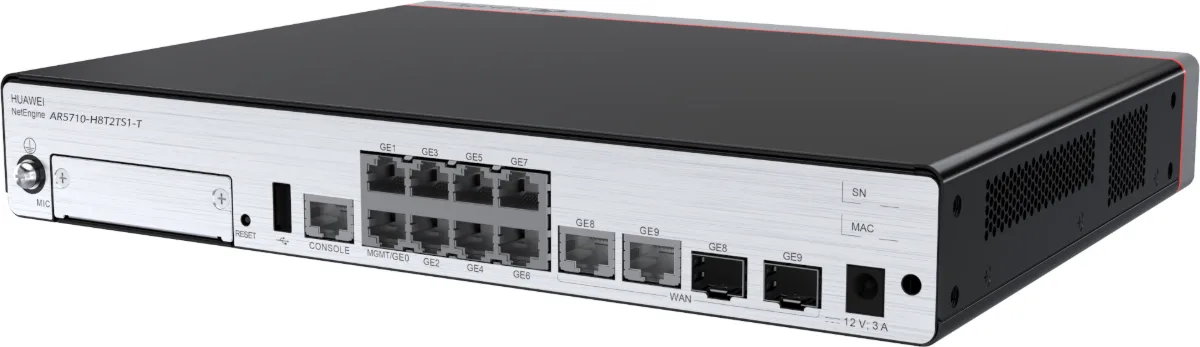

Маршрутизатор Huawei NetEngine AR5710-H8T2TS1-T. Соединяет площадку филиала или офиса с внешними каналами и с другими площадками. В серии AR5710 это исполнение отличает количество портов доступа: 8; порты Uplink: 2 × 1 Гбит/с.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 8; тип портов медные; количество портов uplink 2; всего портов 10 с Uplink. В карточке указаны ещё количество слотов расширения 1; типовая мощность 25 Вт. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Интерфейсная плата SIC-1V35B-V2, Интерфейсная плата SIC-NRGL-V2, Интерфейсная плата SIC-2X2S-V2. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 25 Вт закладывается в расчёт питания и охлаждения; вес брутто 2,7 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 50010568 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 50010568 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2027. Вендорская поддержка заявлена до 31 декабря 2032. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 50010568 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2027. Вендорская поддержка заявлена до 31 декабря 2032. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 8 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 1 Гбит/с |
| Скорость Uplink | 1 Гбит/с |
| Количество портов Uplink | 2 |
| Всего портов, с Uplink | 10 |
| Количество слотов расширения | 1 |
| Типовая мощность, Вт | 25 |
| Вес брутто, кг | 2,7 |
| Серия | AR5710 |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение AR5710-H8T2TS1-T, парт-номер 50010568. Состав: 2 × комбинированных GE WAN, 8 × GE LAN, 1 × USB 2.0, 1 слот MIC.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C00.

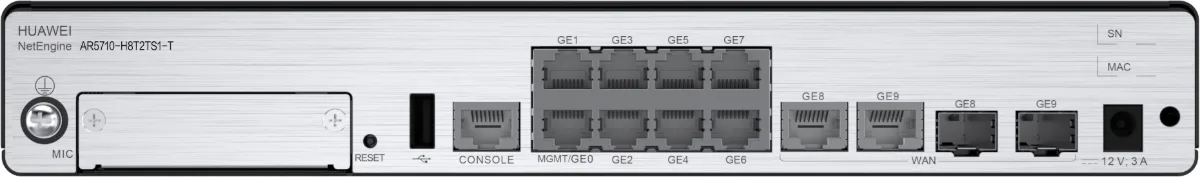

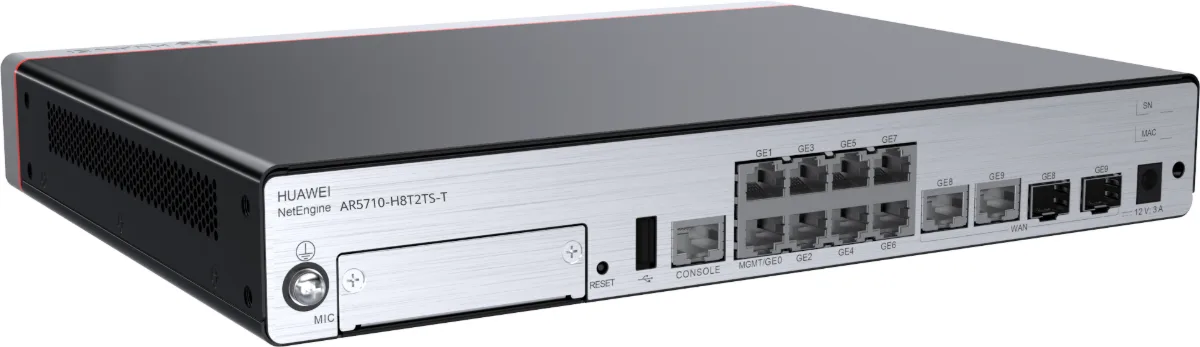

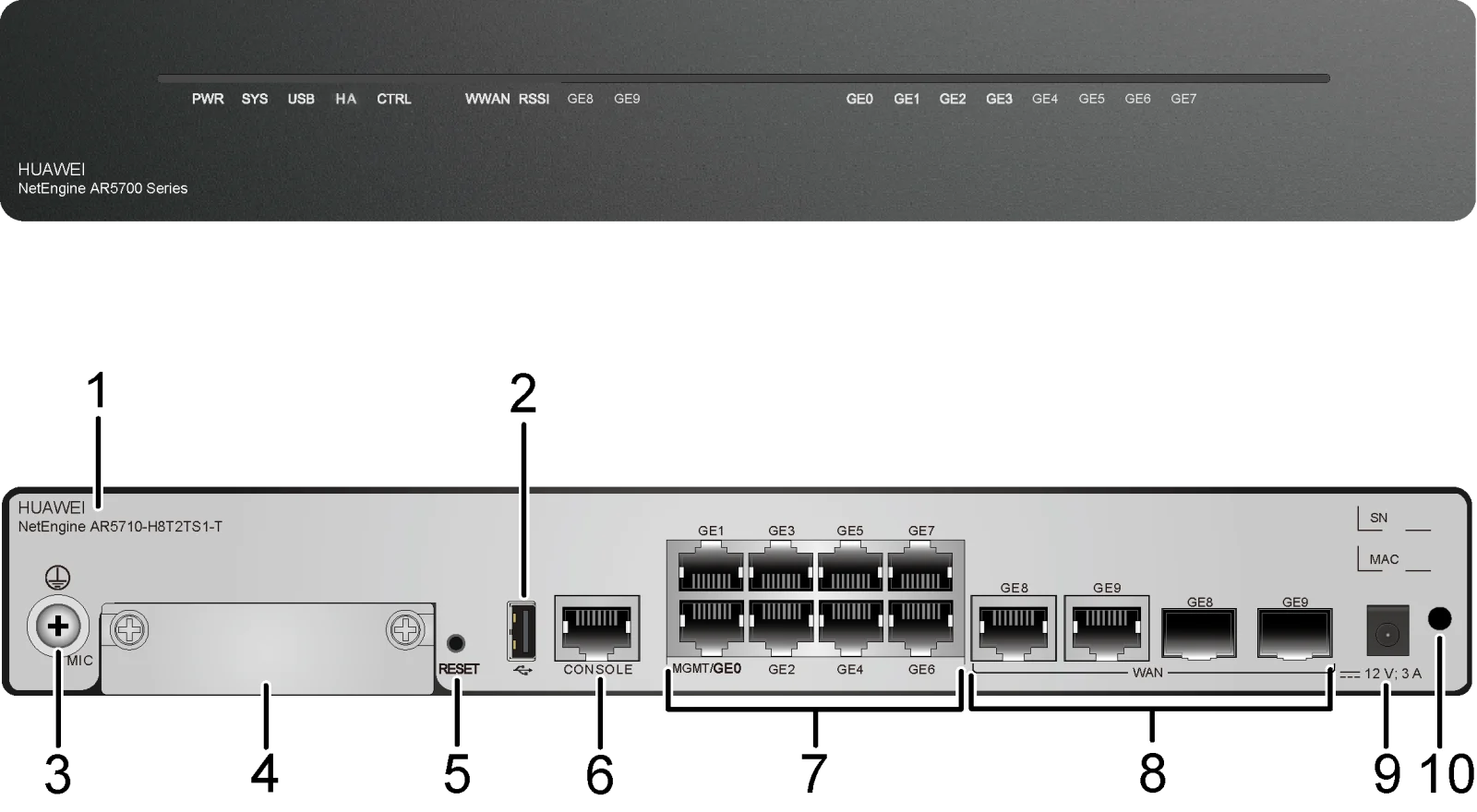

Портовая панель
- 1Наклейка с моделью
- 2Один интерфейс USB 2.0
- 3Точка заземления
- 4Один слот MIC
- 5Кнопка RESET сбрасывает маршрутизатор. Удержание от пяти секунд возвращает заводские настройки, короткое нажатие перезагружает устройство. Перезагрузка прерывает работу сети, нажимайте кнопку осознанно.
- 6Один консольный интерфейс
- 7Порты LAN: восемь медных портов GE с GE0 по GE7
- 8Порты WAN: два комбинированных порта GE8 и GE9
- 9Разъём питания
- 10Гнездо фиксатора кабеля питания. Фиксатор вставляют сюда, чтобы закрепить кабель.
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Консольный интерфейс | RJ45 | Консольный интерфейс подключают к терминалу для настройки с места. Стандарт RS-232, режим дуплексный UART, тип оборудования DCE. | Консольный кабель |
| Порты LAN: восемь медных портов GE | RJ45 | Медный порт GE с автовыбором 10, 100 или 1 000 Мбит/с передаёт и принимает трафик на скорости 10, 100 или 1 000 Мбит/с. Стандарты: IEEE802.3, IEEE802.3u, IEEE802.3ab. Режим работы: полный дуплекс с автовыбором 10/100/1 000 Мбит/с. Наибольшая дальность 100 м. Любой порт LAN GE настраивается как порт WAN. | Кабель Ethernet |
| Порты WAN: два комбинированных порта GE | Медный порт GE: RJ45. Оптический порт GE: LC/PC | Комбинированный порт GE это пара портов на панели, оптический и медный, с одним общим внутренним интерфейсом. Порты мультиплексированы: работает только один из них, второй в это время выключен. Медный порт GE с автовыбором 10, 100 или 1 000 Мбит/с передаёт и принимает трафик на скорости 10, 100 или 1 000 Мбит/с. Оптический порт GE с автовыбором 100 или 1 000 Мбит/с передаёт и принимает трафик на скорости 100 или 1 000 Мбит/с. По умолчанию комбинированный порт работает как медный, командой combo enable fiber его переводят на оптику. Любой порт WAN GE настраивается как порт LAN. | Медный порт GE: кабель Ethernet. Оптический порт GE: оптический модуль. Подходят модули FE SFP и eSFP, GE eSFP, а начиная с V600R023C10 ещё и модули GPON и EPON |
| Один интерфейс USB 2.0 | USB 2.0 Type A | Интерфейс USB даёт скорость до 480 Мбит/с. Стандарт USB 2.0, режим хоста. | Накопитель USB 2.0. Маршрутизатор AR не работает с накопителями на SSD. |
| Порт MGMT: один медный порт GE | RJ45 | Медный порт GE с автовыбором 10, 100 или 1 000 Мбит/с передаёт и принимает трафик на скорости 10, 100 или 1 000 Мбит/с. Стандарты: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab. Режим работы: полный дуплекс с автовыбором 10/100/1 000 Мбит/с. Наибольшая дальность 100 м. Порт MGMT служит для управления устройством и развёртывания по почте, вместо него портом управления можно назначить сервисный порт GE0. | Кабель Ethernet |

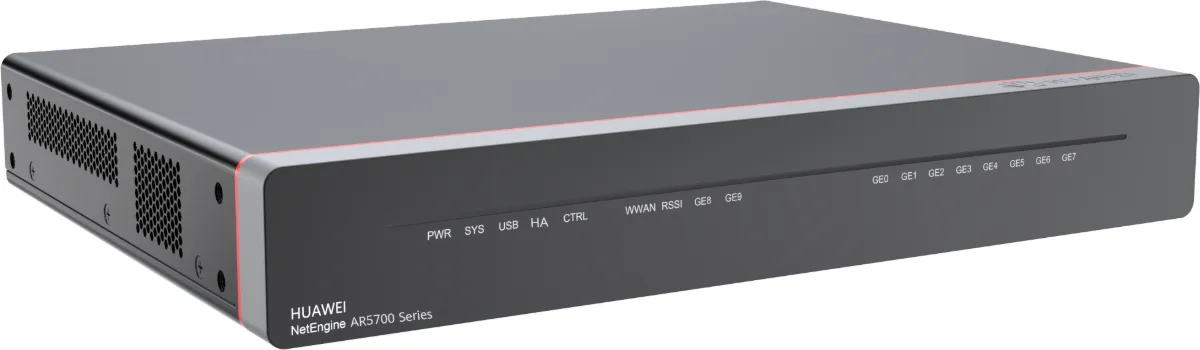

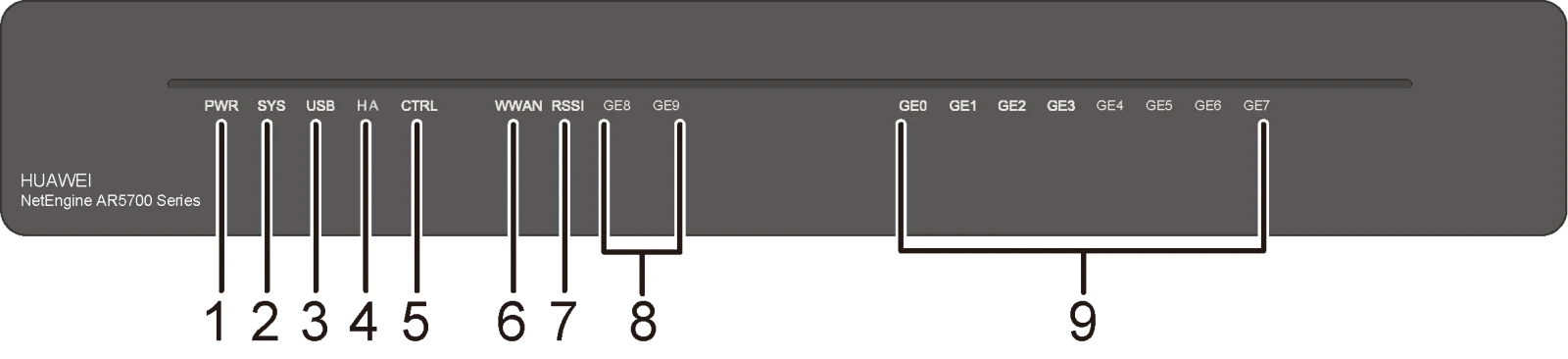

Индикаторы и кнопки
- 1Индикатор питания PWR
- 2Индикатор SYS
- 3Индикатор USB
- 4Индикатор HA
- 5Индикатор CTRL
- 6Индикатор WWAN
- 7Индикатор RSSI
- 8Индикаторы комбинированных портов GE8 и GE9
- 9Индикаторы портов LAN с GE0 по GE7
- зелёный, горит ровноПитание системы в норме.
- не горитПитание выключено.
- зелёный, мигает медленноСистема работает нормально.
- зелёный, мигает быстроСистема включается или перезапускается.
- красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
- не горитСистемное ПО не работает или идёт сброс.
- зелёный, горит ровноСистема обновлена или настроена с USB-накопителя.
- зелёный, мигаетИдёт обновление или настройка с USB-накопителя.
- красный, горит ровноОбновление или настройка с USB-накопителя не удались.
- не горитНакопитель не подключён, либо неисправен порт USB или сам индикатор.
- зелёный, горит ровноУстройство ведущее в схеме с горячим резервированием.
- зелёный, мигаетУстройство ведомое в схеме с горячим резервированием.
- не горитРезервирование выключено или работает неправильно.
- зелёный, горит ровноУстройство подключено к контроллеру.
- не горитУстройство не подключено к контроллеру.
- зелёный, горит ровноСоединение 4G, 3G или 2G установлено или активно.
- зелёный, мигаетПо соединению 4G, 3G или 2G идут данные.
- не горитСоединение 4G, 3G или 2G не установлено или неактивно.
- зелёный, горит ровноСильный сигнал 4G, 3G или 2G.
- зелёный, мигает быстроСредний сигнал 4G, 3G или 2G.
- зелёный, мигает медленноСлабый сигнал 4G, 3G или 2G.
- не горитСигнала 4G, 3G или 2G нет.
- зелёный, горит ровноНа соответствующем комбинированном порту GE есть соединение.
- зелёный, мигаетПо соответствующему комбинированному порту GE идут данные.
- не горитНа соответствующем комбинированном порту GE нет соединения.
- зелёный, горит ровноНа соответствующем порту LAN есть соединение.
- зелёный, мигаетПо соответствующему порту LAN идут данные.
- не горитНа соответствующем порту LAN нет соединения.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| RESET | Кнопка сброса | Кнопка перезагружает устройство. Удержание от пяти секунд сбрасывает настройки к заводским. Короткое нажатие перезапускает устройство, и после перезапуска загружается последняя сохранённая конфигурация. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно. |
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слот MIC | 1 | Поперечное | - |
Чтобы охлаждение работало как задумано, закройте пустые слоты заглушками.
Совместимые модули и кабели
Консольный кабель
Кабель Ethernet
| Описание | Парт-номер | Модель | Длина кабеля | Тип разъёма X1 | Тип разъёма X2 |
|---|---|---|---|---|---|
| Одиночный кабель, прямой, 2,00 м, MP8-I, CC4P0.5GY, MP8-I, без экрана, DL3470d | 04024336 | S-8-0.4-RJ45-5 | 2 м | RJ45 | RJ45 |
| Сигнальный кабель, экранированный прямой, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP | 04070006 | CSST00301 | 3 м | RJ45 | RJ45 |
| Сигнальный кабель, экранированный перекрёстный, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP | 04070007 | C00SCNC03 | 3 м | RJ45 | RJ45 |
| Сигнальный кабель, экранированный прямой, 2,0 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP | 04070050 | S-8-0.4-RJ45-2 | 2 м | RJ45 | RJ45 |
| Симметричная витая пара, 100 Ом, SFTP CAT5E, 0,53 мм, 24AWG, 4 пары, чёрный, для улицы | 25050238 | CAT5e SFTP, 4 пары, 24AWG | Длина под заказ | Нет. Парт-номер подходящего разъёма RJ45 это 14080232. | Нет. Парт-номер подходящего разъёма RJ45 это 14080232. |
Прямой кабель или перекрёстный, решает схема сети. Там, где много электромагнитных помех, выбирают экранированный кабель Ethernet. Чтобы нарастить длину, на кабель берут соединитель (парт-номер 14080099) и удлинитель.
- Подключение
- Внешний вид и устройство
- Назначение контактов
- Технические характеристики
Оптические модули FE SFP&eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| S-SFP-FE-LH40-SM1310 | 02317344 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 40 км |
| SFP-FE-LX-SM1310-BIDI | 02315203 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-LX-SM1550-BIDI | 02315202 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-SX-MM1310 | 02315233 | 100BASE-FX | LC | многомодовое | 100 Мбит/с | многомодовое (диаметр 50 мкм или 62,5 мкм): 2 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310, eSFP-FE-LX-SF15S1310.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | В стойку, на стол, на стену |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 44,0 × 300,0 × 220,3 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 44,0 × 300,0 × 224,7 мм |
| Габариты с упаковкой В×Ш×Г, мм | 110 × 435 × 360 мм |
| Вес с упаковкой, кг | 2,7 кг |
| Вес без упаковки, кг | 1,8 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 41,9 дБ(А) |
| Рабочая температура, °C | от 0 до 45 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | < 5 000 м |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики

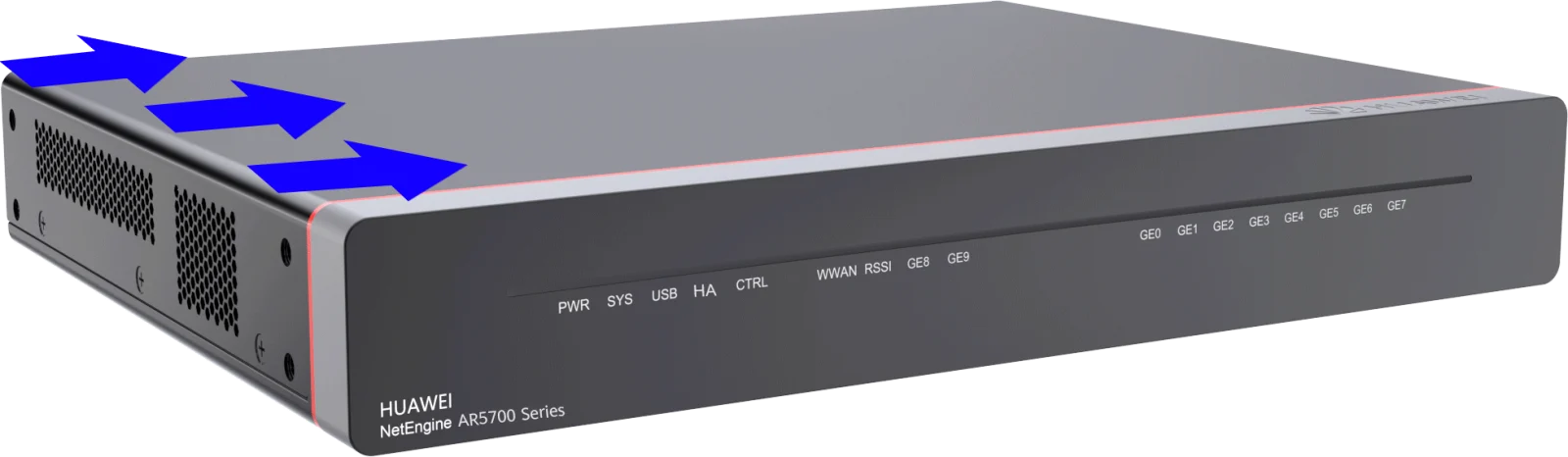

| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| CPU | 1,4 ГГц, четыре ядра |
| Оперативная память | 4 ГБ |
| Флеш-память NAND | 2 ГБ |
| Консольный порт | RJ45 |
| RTC | Поддерживается |
| Порты LAN | 8 медных портов GE |
| Порты WAN | 2 комбинированных порта GE |
| Число слотов плат | 1 |
| Слоты MIC: по умолчанию и максимум | 1/1 |
| Слоты SIC: по умолчанию и максимум | 0/0 |
| Слоты WSIC: по умолчанию и максимум | 0/0 |
| Слоты XSIC: по умолчанию и максимум | 0/0 |
| Резервирование плат управления | Не поддерживается |
| Вход RPS | Не поддерживается |
| PoE | Не поддерживается |
| Степень защиты IP | IP20 |
| Наработка на отказ, лет | 47,99 |
| Время восстановления, ч | 2 |
| Наличие | 0,99999 |
| Типовая мощность, Вт | 25 Вт |
| Максимальная мощность, Вт | 29 Вт |
| Тип питания | Адаптер питания AC |
| Число блоков питания | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В, 50 или 60 Гц |
| Диапазон входного напряжения, В | от 90 до 264 В, от 47 до 63 Гц |
| Наибольший входной ток, А | 1 А |
| Наибольшая выходная мощность, Вт | 36 Вт |
| Резервирование питания | Не поддерживается |
| Тип вентиляторов | Встроенный |
| Число вентиляторных модулей | 1 |
| Охлаждение | Воздушное |
| Обдув | Обдув слева направо |
| Тревога по перегреву | Поддерживается |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
