Антенна Huawei ANTDG0405A1SR
- всенаправленная
- 5 дБи
- разъём SMA-K
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Антенна Huawei ANTDG0405A1SR. Подключается к точке доступа с внешними разъёмами. Форма зоны покрытия задаётся диаграммой направленности. По документации Hardware Description Huawei нетто 0,07 кг. У этого исполнения усиление антенны: 5 дБи; диаграмма направленности: всенаправленная; разъём антенны: SMA-K.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны габариты в×ш×г 19,2 × 104 × 104 мм; диапазон частот 2400…2500, 5150…5850 МГц; мощность 5 Вт.
Как подобрать
Антенну подбирают по диапазону частот точки доступа, по нужной форме покрытия и по разъёму. Усиление и ширина луча связаны: чем выше усиление, тем уже зона, поэтому в помещении и на открытой площадке ставят разные исполнения.
Совместимость
Позиция заявлена к семействам AirEngine 5700, AirEngine 6700. Список собран по документации вендора и по нашим сборкам, но конфигурацию под вашу задачу инженеры всё равно проверяют до оплаты.
Где применяется
Антенну ставят там, где встроенной не хватает: высокие потолки, склады, открытые площадки. Перед монтажом считают зону покрытия, иначе выигрыш по усилению уходит в мёртвые зоны по краям сектора.
Что проверяем до отгрузки
Сверяем парт-номер 27014400 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 27014400 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 27014400 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
По документации вендора позиция заявлена к семействам AirEngine 5700, AirEngine 6700. Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Подходит к оборудованию
| Усиление антенны | 5 дБи |
|---|---|
| Диаграмма направленности | всенаправленная |
| Разъём антенны | SMA-K |
| Габариты В×Ш×Г, мм | 19,2 × 104 × 104 |
| Вес нетто, кг | 0,07 |
| Диапазон частот, МГц | 2400…2500, 5150…5850 |
| Кронштейн в комплекте | да |
| Мощность, Вт | 5 |
| Единица поставки | штука |
Документация Huawei

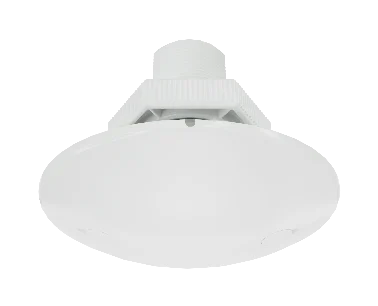

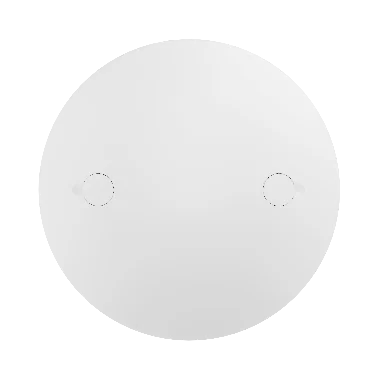

Внешний вид
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты антенны, мм | Диаметр и высота: 104 мм x 19 мм |
| Вес без упаковки, кг | 0,07 кг |
| Способ установки | Потолок, стена |
Технические характеристики
| Параметр | Значение |
|---|---|
| Парт-номер | 27014400 |
| Модель | ANTDG0405A1SR |
| Описание | Всенаправленная антенна, от 2400 до 2500 МГц и от 5150 до 5850 МГц, 3 и 5 дБи, линейная поляризация, 5 Вт, разъём SMA-K, с креплением |
| Диапазон, МГц | 2.4G: 2400-2500 5G: 5150-5850 |
| Усиление антенны, дБи | 2.4G: 3 5G: 5 |
| Ширина луча в горизонтальной плоскости, градусы | 360° |
| Ширина луча в вертикальной плоскости, градусы | 110° |
| Коэффициент стоячей волны (КСВ) | ≤ 2 |
| Поляризация | Линейная поляризация |
| Разъём антенны | SMA-K |
| Примечание | Усиление и ширина лепестка приведены как типовые, реальные значения лежат в диапазоне. Точные характеристики смотрите в паспорте изделия. |
