Блок распределения питания Huawei AI1E00DPD01
- питание DC
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Блок распределения питания Huawei AI1E00DPD01. Питает оборудование Huawei или распределяет питание внутри стойки. Подходит только к своей линейке и своему посадочному месту. У этого исполнения тип питания: DC.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны тип питания DC; габариты в×ш×г 86,1 × 482,6 × 484 мм.
Совместимость
Позиция заявлена к семействам CloudEngine 6800, CloudEngine 8800. Список собран по документации вендора и по нашим сборкам, но конфигурацию под вашу задачу инженеры всё равно проверяют до оплаты.
Что проверяем до отгрузки
Сверяем парт-номер 02121773 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02121773 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02121773 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
По документации вендора позиция заявлена к семействам CloudEngine 6800, CloudEngine 8800. Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
Подходит к оборудованию
| Тип питания | DC |
|---|---|
| Габариты В×Ш×Г, мм | 86,1 × 482,6 × 484 |
| Артикул | 02121773 |
| Модель | AI1E00DPD01 |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2039-12-31 |
Документация Huawei
Об устройстве
Исполнение AI1E00DPD01, парт-номер 02121773. Состав: Блок распределения питания DC DPD100-2-20.

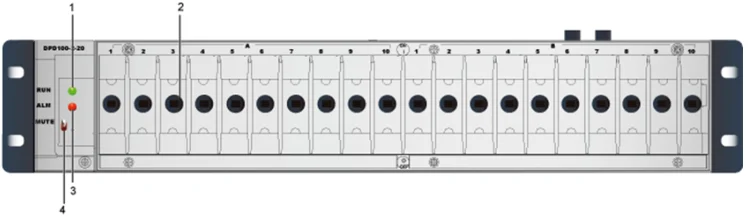

Портовая панель

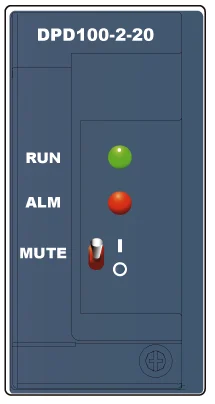

- 1Индикатор работы
- 2Автоматический выключатель
- 3Индикатор аварии
- 4Переключатель зуммера

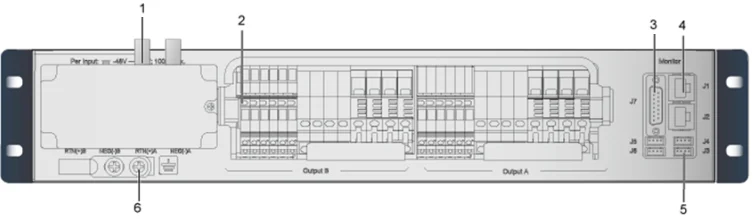

- 1Входная клемма
- 2Выходная клемма
- 3Последовательный порт DB15
- 4Последовательный порт RJ45
- 5Интерфейс внешнего дискретного сигнала
- 6Двухотверстный винт заземления
| ID | Название | Состояние |
|---|---|---|
| RUN | Индикатор работы (зелёный) | Мигает с частотой 0,5 Гц (секунда горит, секунда не горит): блок распределения питания работает нормально. Мигает с частотой 4 Гц (125 мс горит, 125 мс не горит): связь блока с интерфейсом мониторинга нарушена. Не горит: питания нет либо индикатор неисправен. |
| ALM | Индикатор аварии (красный) | Мигает: блок распределения питания неисправен. Не горит: блок работает нормально. |
Порты и интерфейсы
| ID | Описание | Функция |
|---|---|---|
| J7 | Последовательные порты RS485 в режиме активный и резервный | Связь с блоком мониторинга по порту DB15. Когда блок распределения питания DPD100-2-20 питает устройства по постоянному току, мониторинг питания не работает. |
| J1, J2 | J1: активный последовательный порт RS485/RS232. J2: резервный последовательный порт RS485/RS232 | Связь с блоком мониторинга по порту RJ45. Когда блок распределения питания DPD100-2-20 питает устройства по постоянному току, мониторинг питания не работает. |
| J3, J4, J5, J6 | Интерфейсы внешних дискретных сигналов: к J3, J4 и J6 подключаются дискретные датчики, например датчик открытия двери и датчик дыма, к J5 датчик протечки. | Малый четырёхконтактный разъём: PIN1 24 В, PIN2 12 В, PIN3 вход внешнего дискретного сигнала, PIN4 GND |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 86,1 × 482,6 × 484 мм |
| Вес без упаковки, кг | 10 кг |
| Рабочая температура, °C | от 0 до 45 °C |
| Температура при кратковременной работе, °C | от −5 до +55 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | ≤ 95% RH |
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное входное напряжение, В | -48 V DC |
| Диапазон входного напряжения, В | −48 В: от −40 до −57 В. −60 В: от −50 до −72 В |
| Номинальное выходное напряжение, В | -48 V DC |
| Наибольший входной ток, А | 100 А на каждую цепь |
| Максимальный выходной ток, А | Каждому вводу −48 В соответствуют десять выходов питания. Выходы разделены на две зоны, A и B, в каждой зоне несколько выходов. Выходы 1 и 2 отдают до 50 А каждый, ток задаётся автоматическим выключателем. Выходы 3 и 4 отдают до 32 А каждый, ток задаётся автоматическим выключателем. Выходы с 5 по 10 отдают до 15 А каждый, ток задаётся автоматическим выключателем. Суммарный ток каждой зоны не превышает 100 А. Подходят автоматические выключатели 16020276 (32 А), 16020267 (15 А) и 16020249 (10 А). |
| Число входов | 1+1 |
| Число выходов | 10+10 |
