Монтажный комплект держит сервер в стойке. У xFusion это статические направляющие, на которых сервер закреплён жёстко, и шарикоподшипниковые, по которым он выкатывается вперёд для обслуживания. Рядом идут кабельные органайзеры и отдельные наборы направляющих: без органайзера выкат теряет смысл.
Статический комплект (в описании вендора Static Rail Kit) это две полки, на которые сервер ложится и притягивается к передним стойкам. Сервер закреплён неподвижно, поэтому, чтобы добраться до компонентов внутри, его нужно вынуть из стойки.

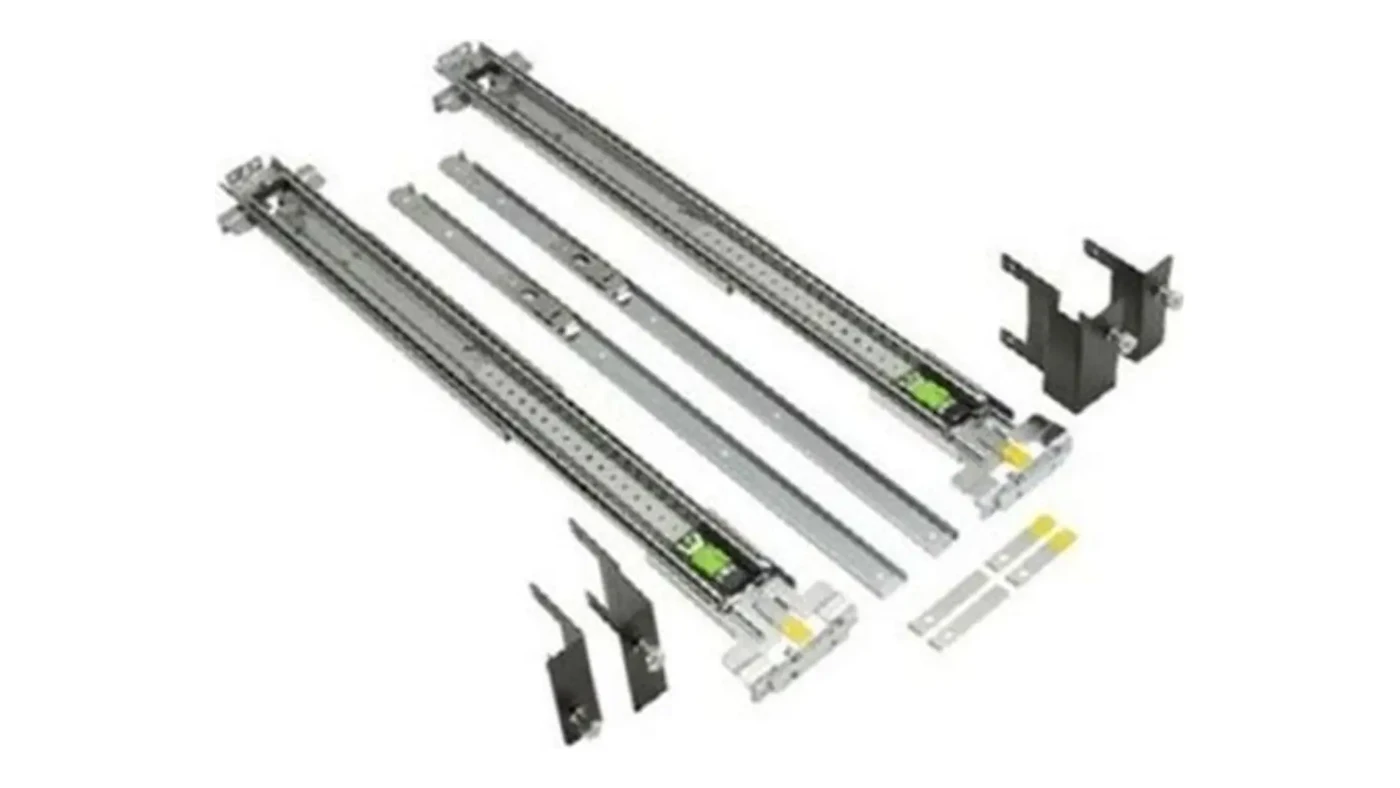

Шарикоподшипниковый комплект (Ball Bearing Rail Kit) состоит из телескопических секций. Сервер выезжает вперёд, крышка снимается, доступ есть к вентиляторам, памяти, райзерам и дискам, при этом сервер продолжает работать. Взамен нужен запас места перед стойкой.
Отсюда развилка. Если сервер будут обслуживать без остановки, нужны шарикоподшипниковые направляющие и кабельный органайзер. Если сервер при работах выключают целиком, хватает статических.

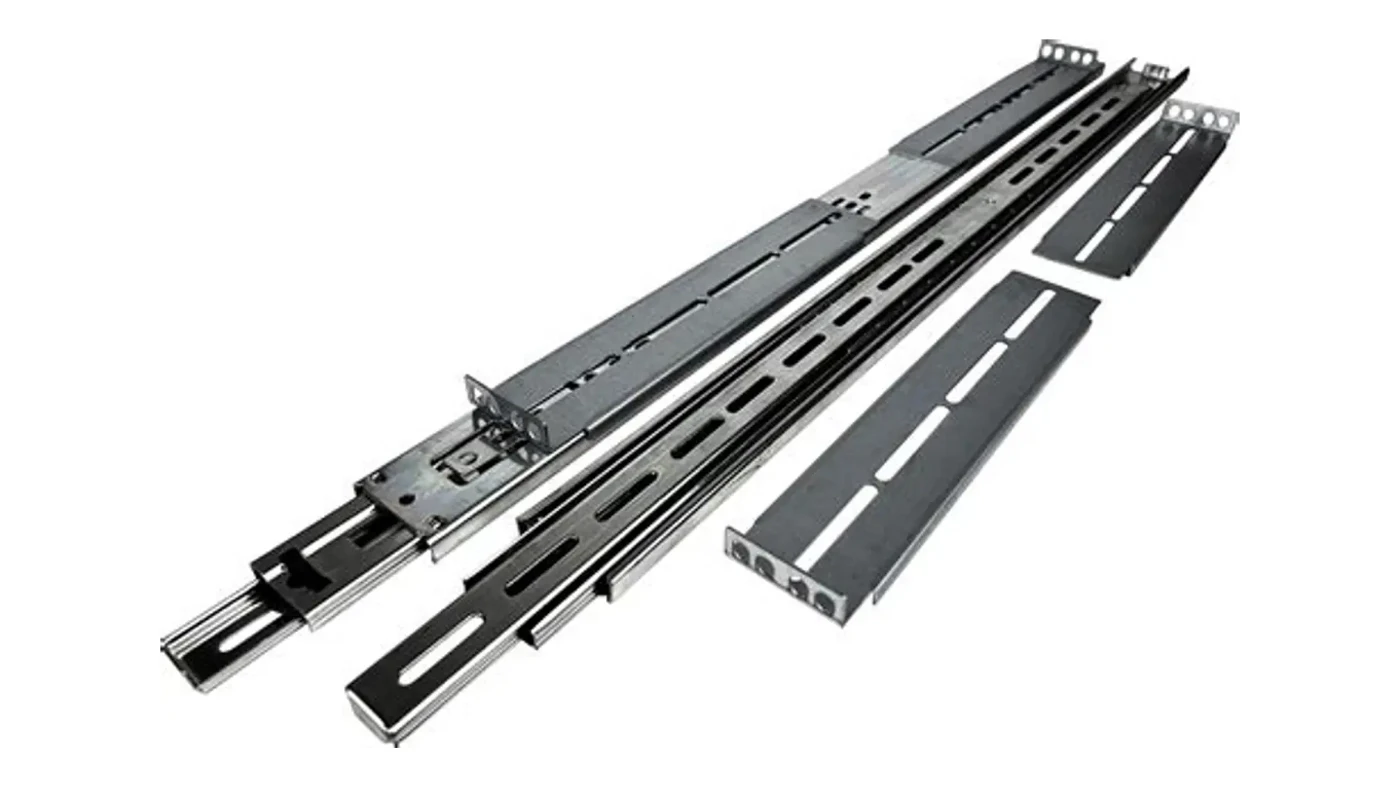

Два типа направляющих
Диапазоны глубины шкафа и связка комплекта с органайзером показаны на примере FusionServer 2288H V7.
Таблица собрана по десяти позициям каталога: парт-номер, тип, высота в юнитах, наименование и строка описания вендора. Высота заполнена не везде, у части позиций в каталоге её нет, и такие комплекты подбирают по модели сервера. Наименование содержит габариты, и это единственный способ различить позиции, у которых описание вендора совпадает дословно.
| Парт-номер | Тип | Высота | Наименование в каталоге | Описание вендора |
|---|---|---|---|---|
| 21240434 | статические | 2U | EGUIDER01 | 2U Static Rail Kit(Direct delivery materials) |
| 21240142 | статические | 4U | EGUIDER09 | 4U Static Rail Kit(Direct delivery material) |
| 2124G004-001 | набор направляющих | 2U | 2124G004-001 | 2U Rail(Direct delivery material) |
| 21243789 | шарикоподшипниковые | в каталоге не указана | SR_787X43_8X7_5 | Ball Bearing Rail Kit(Direct delivery material) |
| 2124Y280 | шарикоподшипниковые | в каталоге не указана | SR_976X43X7_5 | Ball Bearing Rail Kit(Direct delivery material) |
| 2124Y067 | шарикоподшипниковые | в каталоге не указана | SR_965X76X17 | Ball Bearing Rail Kit(Direct delivery material) |
| 21242932-001 | шарикоподшипниковые | 4U | SR_828X77X7 | 4U V5 Ball Bearing Rail Kit(Direct delivery material) |
| 21244108 | кабельный органайзер | в каталоге не указана | CMA_446X89X38 | Cable Management Arm(Direct delivery material) |
| 2124Y068 | кабельный органайзер | в каталоге не указана | CMA_441X93X117 | Cable Management Arm(Direct delivery material) |
| 21242682-002 | кабельный органайзер | 2U | CMA_436X88X145 | 2U Cable Management Arm(Direct delivery material) |
У трёх позиций описание вендора совпадает дословно: Ball Bearing Rail Kit стоит у 21243789, 2124Y280 и 2124Y067. Различить их можно по наименованию в каталоге, там записаны габариты: SR_787X43_8X7_5, SR_976X43X7_5 и SR_965X76X17. У 21242932-001 описание другое, 4U V5 Ball Bearing Rail Kit.
Отдельно стоит 2124G004-001: вендор помечает его как 2U Rail, без указания типа. К статическим или шарикоподшипниковым мы его относим по конфигурации сервера, а не по описанию.
Одинаковая строка вендора у двух артикулов не значит, что они взаимозаменяемы. Различаются крепёж на боковинах корпуса, длина секций и тип защёлок, а описание в номенклатуре одно на всю категорию. Подбирают комплект по модели сервера, а совпадение описания только сбивает.
Ни одной из перечисленных ниже позиций в каталоге сайта нет: это номенклатура вендора, которую мы возим под заказ. Чаще всего отдельно нужны удлинители, монтажные уши, направляющая шкафа и кронштейн для DIN-рейки.
| Позиция | Парт-номер | Название вендора | Когда нужна |
|---|---|---|---|
| Удлинители направляющих | 21242246, 21242247 | Extension Guide Rail | Шкаф глубже стандартного, штатных направляющих не хватает до задних стоек |
| Направляющая шкафа | 2124G00D | Cabinet Guide Rail | Сервер ставят в шкаф xFusion |
| Монтажные уши, передние | 21240477 | Mounting ear | Устройство высотой 1U, глубина крепления 250 мм |
| Монтажные уши, задние раздвижные | 21240492 | Mounting ear | Глубина крепления в стойке в пределах 0…130 мм |
| Монтажные уши, удлинённые | 21240538, 21240537 | Mounting ear | Глубина крепления в стойке в пределах 100…260 мм или 280…450 мм, диапазон зависит от артикула |
| Кронштейн для DIN-рейки | 21241946 | 19-inch DIN rail mounting bracket | DIN-рейку ставят в 19-дюймовую стойку, на неё крепят устройства с DIN-креплением |
| Кабельный органайзер 1U и 2U | 21241259-001 | Cable Management Arm | Выкат сервера высотой 1U или 2U |
| Шарикоподшипниковые комплекты, другие исполнения | 21244924, 21246638, 21240817 | Ball Bearing Rail Kit | Штатный комплект не подходит по платформе: артикул подберём по конфигурации сервера |
Срок поставки монтажных комплектов считается отдельно от сервера, поэтому в спецификацию их закладывают заранее. Тот же принцип действует для блоков питания и модулей вентиляторов, если под проект нужен запас.
В спецификации направляющие идут отдельной строкой: у всех десяти позиций каталога стоит пометка вендора Direct delivery material. Проверьте свою конфигурацию до отгрузки, если строки с комплектом в ней нет, сервер приедет без рельсов. Отдельной позицией мы их тоже привозим: на замену, под дооснащение или когда сервер переезжает в другую стойку.
Сервер выкатывается вперёд под нагрузкой, и до вентиляторов, памяти и райзеров можно добраться, не вынимая корпус из стойки и не выключая сервер. Взамен комплект стоит дороже, весит больше и требует запаса глубины перед стойкой, а без кабельного органайзера 21244108 выкат теряет смысл.
Он держит кабели питания и сети в подвижной сцепке за сервером. Без него при выкатывании провода натягиваются, и корпус выезжает наполовину либо кабели выдёргиваются из разъёмов. Со статическими направляющими органайзер не нужен: сервер закреплён неподвижно, и кабели за ним не двигаются.
Совпадение по высоте в юнитах ещё ничего не гарантирует. Различаются крепёж на боковинах корпуса, длина секций и тип защёлок. Именно поэтому в каталоге несколько парт-номеров с одинаковым описанием Ball Bearing Rail Kit, а различить их можно по наименованию с габаритами: SR_787X43_8X7_5, SR_976X43X7_5 и SR_965X76X17.
В номенклатуре вендора для этого есть удлинители направляющих 21242246 и 21242247 (Extension Guide Rail). В каталоге сайта их нет, возим под заказ. Какой из двух артикулов подойдёт вашей стойке, определяем по модели сервера и по замеру глубины между передними и задними стойками.
