Райзер-карты xFusion: как читать название и подобрать модуль PCIe

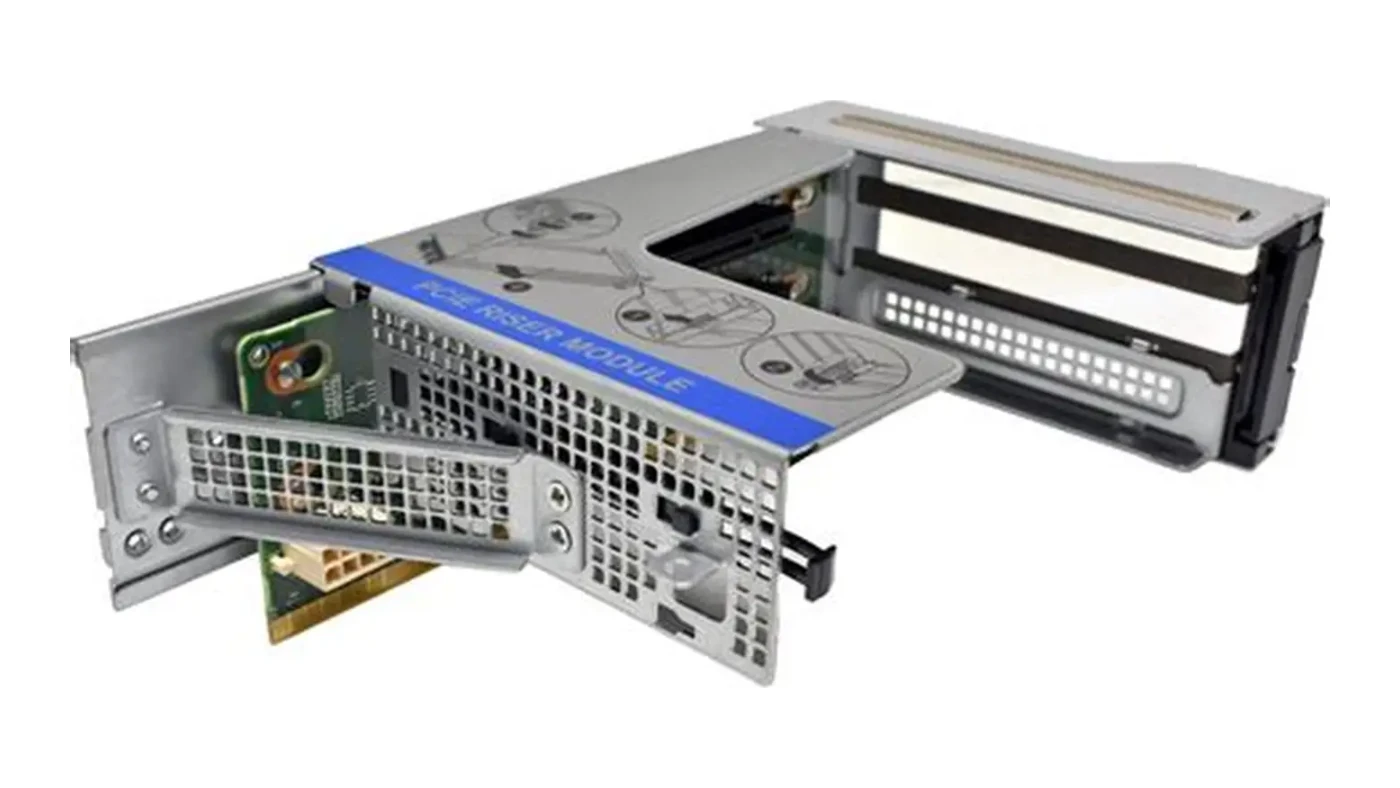

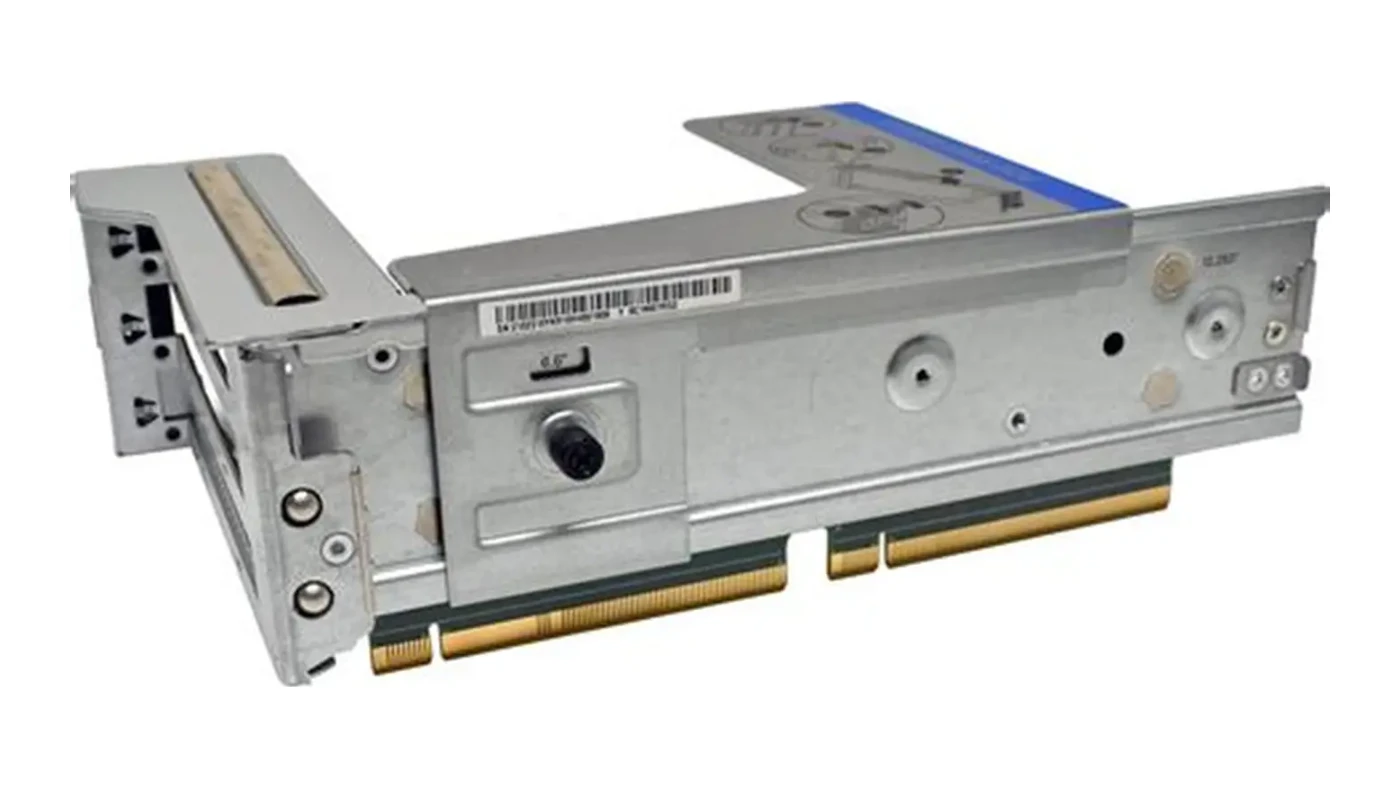

Райзер в стоечном сервере это переходная плата, которая разворачивает слоты PCIe параллельно материнской плате: без неё в корпус высотой 1U или 2U не встанет ни одна полноразмерная карта. Часть райзеров xFusion идёт съёмным модулем в металлической рамке, часть распаяна на плате. Райзер задаёт, сколько карт войдёт в сервер, какой они будут длины и высоты и на скольких линиях заработают.

• В каталоге 35 райзер-позиций xFusion: 21 обычный модуль расширения и 14 позиций в четырёх отдельных группах.
• Форматы разъёмов в описаниях встречаются такие: 1×8X, 1×16X, 2×8X, 2×16X, 3×16X, 4×8X и комбинированный 1×16X+2×8X.
• PCIe 5.0 указан у двух позиций, 0258Y331 и 0258Y346. У десяти строк таблицы поколение шины в описании не указано вовсе.
• У десяти позиций в описании стоит пометка for AMD, и все десять относятся к посадочному месту RISER3.
• Роспись линий в скобках после PCIE стоит у четырёх позиций: у 0231Y798 и 0231Y874 это PCIE 2*X16, а у 02313DMK и 02313DLR часть слотов работает на восьми линиях при разъёме формата x16.

Как читается название райзера

Название райзера xFusion собрано из четырёх частей: набор слотов, номера слотов сервера, посадочное место и поколение шины. К ним добавляется хвост с ограничением по карте. Ниже разобрана строка 4*8X SLOT,SLOT10/11/12/13,RISER3 module у позиции 0258Y063, а за ней те хвосты, которые встречаются в таблице каталога.

• 4*8X SLOT. Четыре слота, разъём у каждого формата x8. Сколько линий заведено на каждый разъём, в описании этой позиции не сказано: роспись линий вендор даёт отдельно, в скобках после PCIE.
• SLOT10/11/12/13. Номера слотов сервера, которые появятся после установки этого райзера. Именно по ним карта будет видна в iBMC и в операционной системе.
• RISER3. Посадочное место на материнской плате. Для каждого посадочного места в каталоге есть свои парт-номера: 0258Y063 в RISER3, 0258Y064 в RISER4, 0258Y065 в RISER5.
• PCIE4.0 или PCIe5.0. Поколение шины. У большинства позиций каталога это 4.0, пятое поколение только у 0258Y331 и 0258Y346, а в десяти строках таблицы поколение не указано.

Хвост после названия модуля ограничивает не сервер, а карту, которую в этот райзер разрешено ставить. Четыре такие пометки встречаются в каталоге, и они важнее набора слотов: модуль с подходящим числом разъёмов может не принять карту по толщине или длине.

Остальные хвосты в названиях расшифровываются так. PSU Module стоит у двенадцати позиций каталога и обозначает модуль со стороны блоков питания. for T4 у 02580175 это исполнение под конкретный ускоритель. 4GPU у 02580223 это конфигурация на четыре ускорителя. soldering board у 0258Y331 и 0258Y346 означает распаянную плату, а не съёмный модуль в рамке. Значение MOC у 0258Y346 вендор в описании не раскрывает.

Райзер-модули в каталоге

Обычных модулей расширения в каталоге 21. Различаются они набором слотов, посадочным местом и ограничением по карте, а в колонке с описанием приведена строка вендора из карточки. Главная колонка при подборе это «Посадочное место»: сначала смотрят, какое место в платформе свободно, и только потом сравнивают наборы слотов.

Линии, которые расходятся с форматом разъёма, расписаны только у этих двух позиций. У 0231Y798 и 0231Y874 в скобках стоит PCIE 2*X16, то есть оба слота работают на шестнадцати линиях, а у остальных семнадцати строк вендор пишет только формат разъёма вида 2*16X SLOT, и число линий по нему не определить. Поколение шины указано тоже не везде: у 0258Y061, 0258Y063, 0258Y064, 0258Y065, 0258Y066, 0258Y067, 0231Y798, 0231Y874, 02313DMK и 02313DLR его в описании нет. Для этих десяти позиций число линий и поколение уточняют по документации на платформу или запросом.

Платформа названа в описании у одиннадцати позиций каталога из 35: у десяти с пометкой for AMD и у 0258Y069 с G5500. У остальных 24, включая всю таблицу выше, привязки к модели сервера в описании нет. Совместимость в этом случае сверяют по документации на конкретную модель и по номеру посадочного места. Одинаковый набор слотов совместимости не гарантирует: у 02580174 и 02580185 он совпадает, а посадочные места разные.

Отдельные группы райзеров

Кроме обычных модулей расширения в каталоге есть четыре группы под другие задачи: райзеры для платформ AMD, модули с задней дисковой корзиной, плата под накопитель M.2 и райзер под RAID-контроллер. В этих группах 14 парт-номеров. Посадочное место в описании указано только у группы AMD, там это RISER3 у всех десяти позиций.

Внутри группы AMD описания совпадают попарно. У 0258Y187 и 0258Y190 строка вендора одна и та же, у 0258Y188 и 0258Y191 тоже, у 0258Y189 и 0258Y192 тоже. Те же совпадения в парах 0258Y233 и 0258Y318, 0258Y272 и 0258Y319. Различие внутри пары идёт по платформе или ревизии, в описании оно не отражено, поэтому нужный из двух парт-номеров подтверждают запросом по модели и конфигурации сервера.

Модуль с задней дисковой корзиной объединяет в одном узле корзину на два диска 2,5 дюйма и райзер с одним слотом формата x16. Такой узел ставят, когда нужны и карты расширения, и дополнительные диски сзади. Группа M.2 в каталоге представлена одной позицией 02313MJN: она переводит M.2 в интерфейс SATA и работает только с накопителями M.2 SATA, поддержка PCIe в описании не заявлена. У 0258Y069 один слот на восемь линий, модуль рассчитан на RAID-контроллер в платформе G5500 с дисками 3,5 дюйма.

У двух позиций в каталоге есть карточки-двойники под другими номерами. Парт-номер 0258Y034 есть в каталоге ещё и под названием «Объединительная плата xFusion 0258Y073», а 0258Y024 из таблицы выше под названием «Райзер-карта xFusion 0258Y072», причём в описании обеих карточек стоит хвост Machine Code с исходным номером. Если в спецификации пришёл номер 0258Y072 или 0258Y073, речь идёт о тех же изделиях.

Как подобрать райзер

Подбор начинается с модели сервера и свободного посадочного места, а заканчивается расчётом питания под карты, которые в этот райзер встанут. Между этими шагами проверяют число линий, габариты карты и зависимость слотов от второго процессора. Порядок ниже собран так, чтобы отсеять неподходящие парт-номера до того, как они попадут в спецификацию.

• Начните с модели сервера. По описанию каталога её почти нигде не восстановить, поэтому список кандидатов сразу сверяют с документацией на платформу и с номером посадочного места.
• Найдите свободное посадочное место. Какие места заняты, видно в документации на платформу и в iBMC по списку слотов. Парт-номер подбирают под место: 0258Y063 в RISER3, 0258Y064 в RISER4, 0258Y065 в RISER5.
• Посчитайте карты и их габариты. Ускоритель толщиной в два слота перекрывает соседнее посадочное место. Единственное ограничение по длине карты в каталоге стоит у 02313DMK, пометка only for Half Length Card разобрана во врезке выше.
• Проверьте линии, а не разъёмы. Роспись линий вендор даёт в скобках после PCIE, и стоит она только у четырёх позиций таблицы. Для остальных строк число линий и поколение шины уточняют по документации на платформу.
• Проверьте второй процессор. В двухпроцессорных платформах часть посадочных мест работает от линий второго процессора. Если он не установлен, райзер встанет механически, а карта в iBMC не появится. Сколько слотов доступно при одном процессоре, указано в документации на модель.
• Питание проверьте в последнюю очередь. Ускоритель это главный потребитель энергии в сервере, поэтому блоки питания подбирают под конфигурацию с ускорителями. Расчёт под GPU-конфигурации и подбор блоков питания разобраны отдельно.

Тот же порядок работает и для обычных карт расширения. Под сетевую карту на 100 гигабит слот подбирают по числу линий, а не по длине разъёма: у 02313DLR оба разъёма формата x16, а линий по описанию вендора восемь на одном из них.
