Huawei S5735: расшифровка индексов и 22 исполнения на складе

S5735 это серия коммутаторов доступа Huawei для кампусных сетей. Буква перед числом портов задаёт уровень исполнения: L это облегчённый уровень, S стандартный, а S5735I идёт в промышленном исполнении. Дальше в индексе стоят число портов доступа и их тип: T означает медные порты RJ45, P добавляет к ним PoE+, LP даёт то же питание с пониженной мощностью, U поднимает его до PoE++, S означает оптику. За типом порта идёт группа аплинков, а замыкают индекс функции исполнения, тип блока питания и версия программной платформы.

• В подборке 22 исполнения: 14 в подсерии L, 7 в подсерии S и одно промышленное S5735I-S8U4XN-V2.
• Портов доступа 8, 10, 24 или 48, у S5735-L8P2T4X-A-V2 они двух типов: 8 с PoE+ и 2 без питания.
• Аплинков всегда четыре: либо 1G SFP, либо 10G SFP+. У исполнений с буквой E к ним добавлены 2 выделенных стек-порта 12G.
• Медные порты 2,5 Гбит/с есть у двух исполнений: S5735-L48LPN4XE-A-V2 и S5735-S48PN4XE-V2.
• У 7 исполнений подсерии S и у S5735I блок питания идёт в заявке отдельной строкой, у 14 исполнений подсерии L он встроенный.

Три подсерии: L, S и I

Буква после номера серии у Huawei означает уровень исполнения, а не тип питания: L это облегчённый уровень, S стандартный, H старший, и в подборке он не представлен. Промышленное исполнение S5735I стоит отдельно от них. Тип блока питания читается по хвосту индекса. Как устроены индексы у других серий, разобрано в статье про серии коммутаторов Huawei.

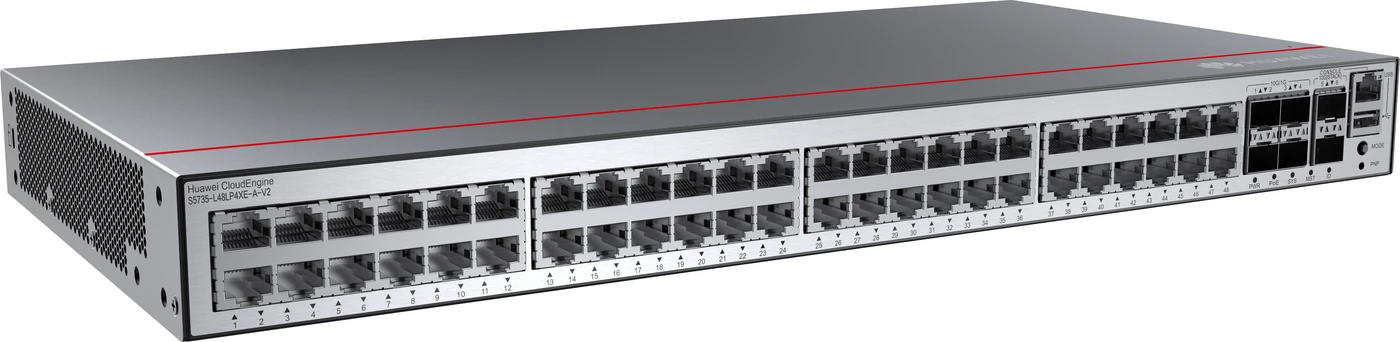

L это массовое исполнение для шкафа на этаже. Самые ходовые позиции стоят в подсерии L: S5735-L48LP4XE-A-V2 и S5735-L24T4S-A1. Блок питания у всех четырнадцати позиций встроенный, отдельной строкой в заявке он не идёт, а тип питания виден по хвосту индекса: A и A1 означают переменный ток.

S отличается тем, что поле блока питания в индексе пустое и питание заказывается отдельно. Это даёт выбор между AC и DC и позволяет поставить два блока для резервирования. По портам исполнения L и S совпадают: S5735-S48P4XE-V2 несёт те же 48 портов 1G RJ45 с PoE+ и четыре аплинка 10G SFP+, что и S5735-L48P4XE-A-V2.

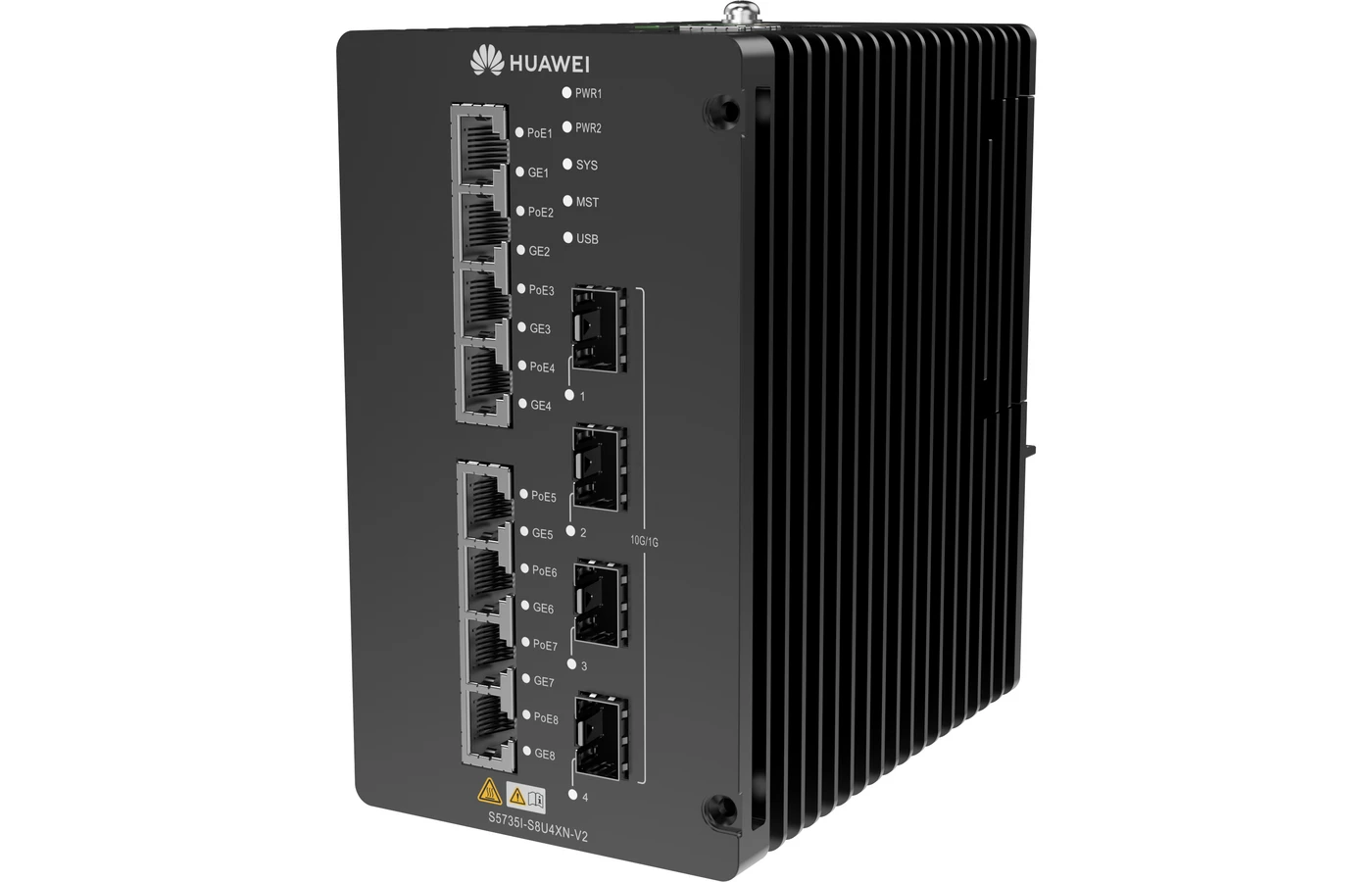

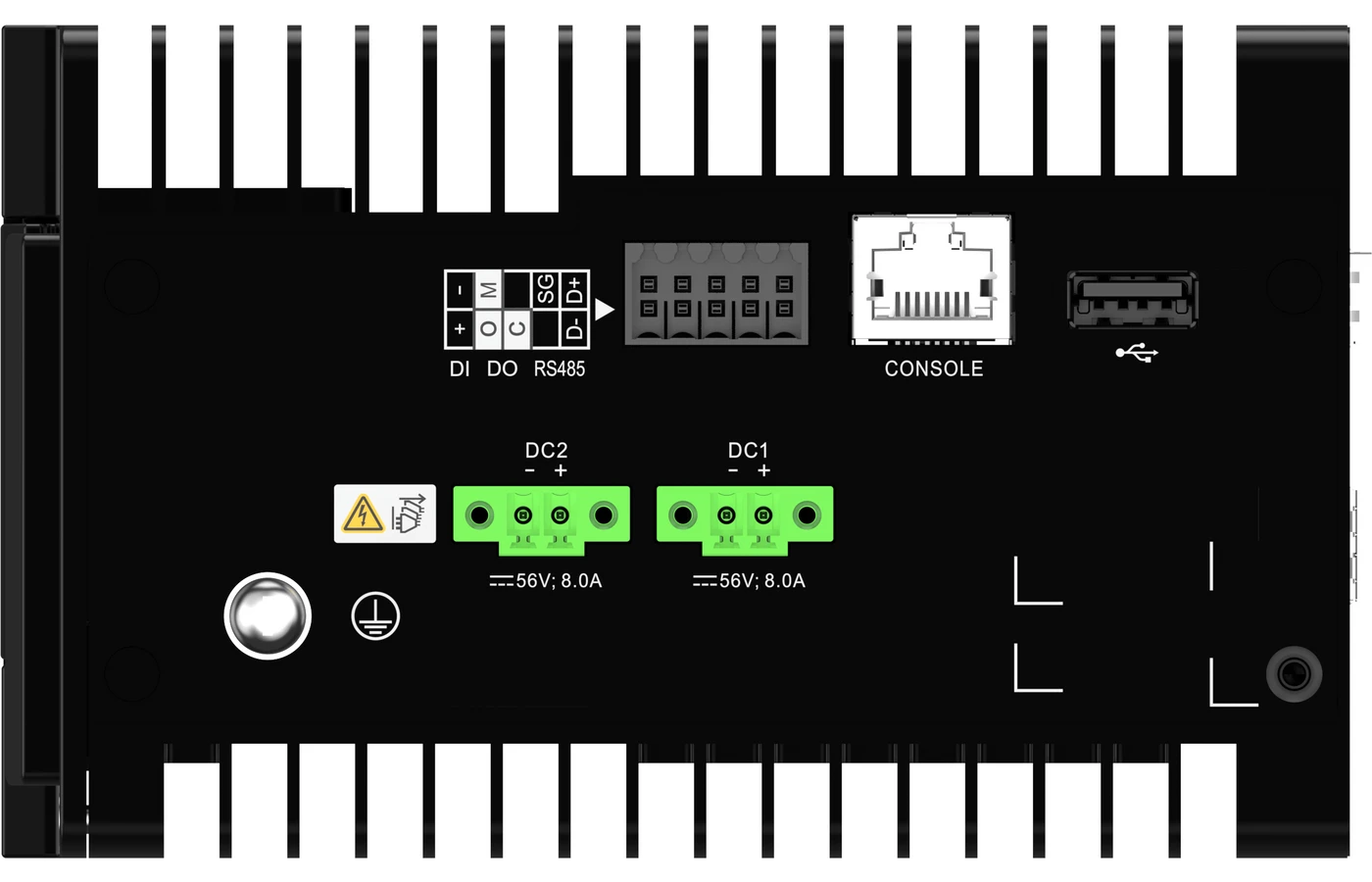

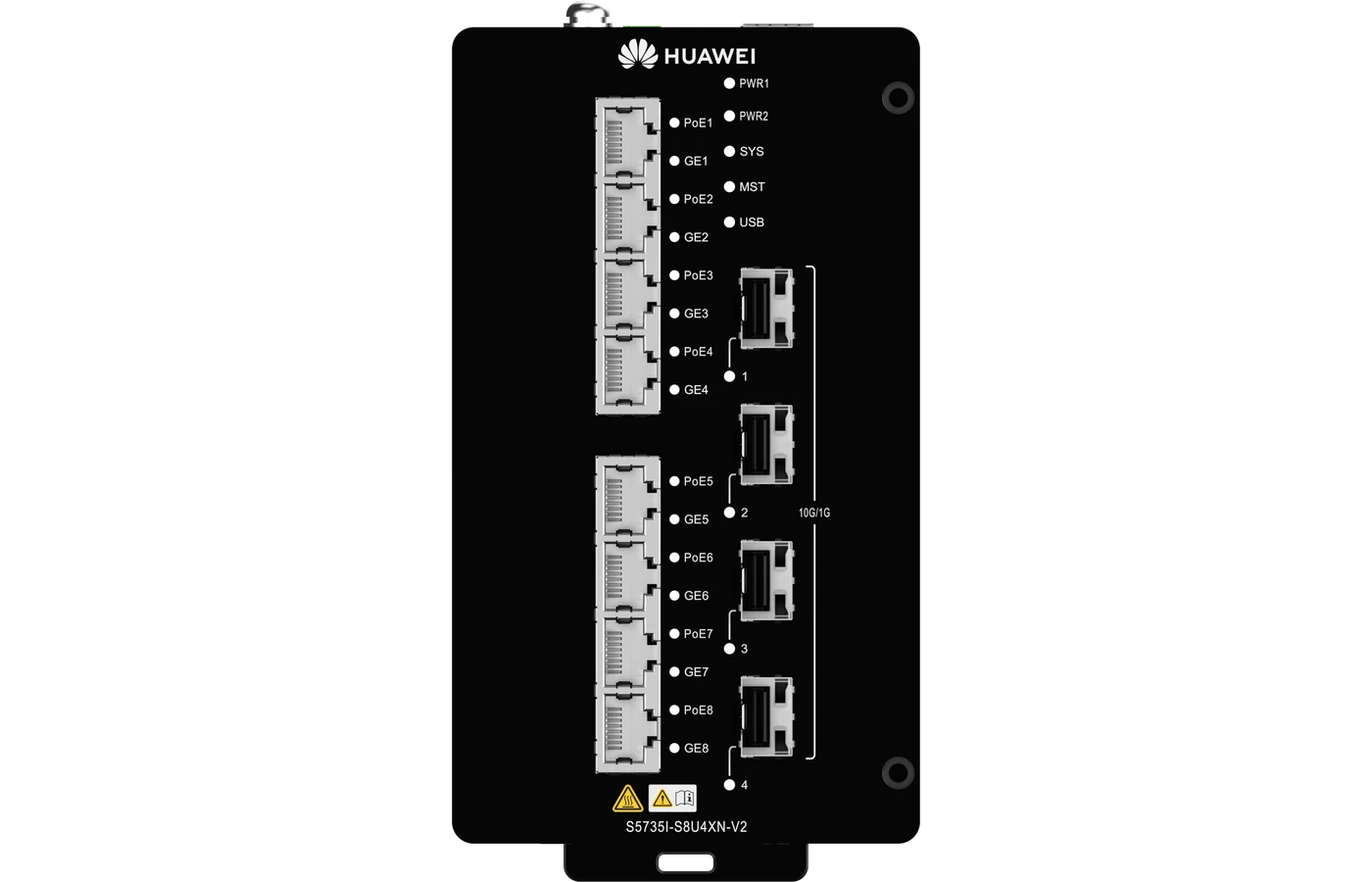

S5735I это промышленное исполнение. Оно работает без вентиляторов в диапазоне от -40 до +75 °C, крепится на DIN-рейку и даёт PoE++ на восьми портах с суммарной нагрузкой до 400 Вт. Питание к нему заказывается отдельно: внешний адаптер 240 Вт переменного тока или ввод постоянного тока от 54 до 57 В с резервом 1+1. Для линии у него есть сухие контакты DI/DO и порт RS485, которых нет у остальных исполнений подборки.

Что стоит в индексе после подсерии

Индекс Huawei читается по полям, и одна и та же буква в разных полях означает разное. В S5735-S48S4XE-V2 буква S стоит дважды: первая это уровень исполнения, вторая оптический порт доступа. У S5735I-S8U4XN-V2 буква N стоит в хвосте и означает крепление на DIN-рейку, а порты доступа у этой позиции гигабитные, что видно по её строке в таблице.

Число сразу после буквы уровня считает порты доступа первого типа. Если типов два, в индексе идут две пары число плюс буква: S5735-L8P2T4X-A-V2 это восемь портов с PoE+ и два без него, всего десять. Затем идёт буква типа порта.

• T означает гигабитные медные порты без питания. S5735-L48T4XE-A-V2 несёт 48 портов 1G RJ45.
• P добавляет к медным портам PoE+. S5735-L48P4XE-A-V2 отличается от предыдущей позиции только питанием на портах.

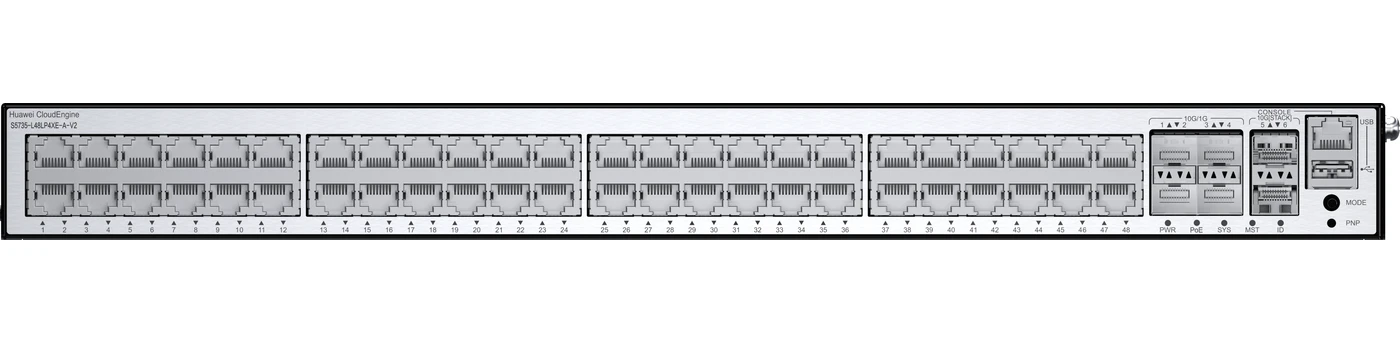

• LP это тот же PoE+, но с пониженной мощностью питания. Эта буква стоит у самой ходовой позиции подборки, S5735-L48LP4XE-A-V2.
• U означает медные порты с PoE++. В подборке такая позиция одна, промышленная S5735I-S8U4XN-V2.
• S на месте типа порта означает оптику на доступе: S5735-S48S4XE-V2 это 48 портов 1G SFP.
• N, PN и LPN на месте типа порта означают медные порты 2,5 Гбит/с: PN добавляет к ним PoE+, LPN тот же PoE+ с пониженной мощностью. Такие порты у S5735-L48LPN4XE-A-V2 и S5735-S48PN4XE-V2. Скорости 2,5 Гбит/с и питания PoE+ хватает точкам Wi-Fi 6 и младшим точкам Wi-Fi 7, а старшей точке нужны порт 5GE или 10GE и питание по стандарту 802.3bt, и такого исполнения в подборке нет. Разбор точек лежит в статье про выбор между Wi-Fi 6 и Wi-Fi 7.
• P2T это две пары полей подряд: сначала восемь портов с PoE+, затем два порта без питания.

Дальше идёт группа аплинков: 4S это четыре порта 1G SFP, 4X четыре порта 10G SFP+. Буква E в группе 4XE относится уже к другому полю и означает два выделенных стек-порта 12G. Стек поддерживает вся серия, буква E добавляет к нему выделенные порты, которые не занимают аплинки и собираются своими кабелями. Чем поднимать аплинки и стек, разобрано в статье про DAC, AOC и оптику.

Huawei со склада в Китае

Все 22 исполнения S5735 с парт-номерами и портовой конфигурацией. Считаем спецификацию по строкам, ставим срок по каждой позиции и отвечаем за просрочку по договору. Логистика и таможня на нас.

Посмотреть наличие и сроки
Расчёт на следующий рабочий день

22 исполнения S5735

В таблице 22 исполнения S5735, которые идут со склада в Китае, остатки по ним меняются. Строка это одна позиция заказа: модель, парт-номер, порты доступа, аплинки и класс питания по кабелю. Стек-порты вынесены в колонке аплинков отдельно, потому что это своя группа портов 12G, а не режим работы четырёх SFP+. Подборка это поставляемый ассортимент, а не вся серия.

Актуальные остатки и сроки по каждой позиции лежат на странице оборудования со склада в Китае. Единственная цифра бюджета PoE, которую вендор указывает прямо в описании позиции, стоит у S5735-L48LPN4XE-A-V2: 360 Вт со встроенным блоком переменного тока. По остальным исполнениям бюджет считается от блока питания, поэтому в таблице стоит только класс питания.

Специальные исполнения

Часть букв в индексе описывает не порты, а охлаждение, защиту корпуса и возможность добавить порты после закупки. Стоят они в хвосте индекса рядом с полем блока питания, поэтому сочетание QA у S5735-L8P4X-QA-V2 читается по двум полям сразу: Q это естественное охлаждение, A встроенный блок переменного тока. Отдельной буквы QA в перечне вендора нет.

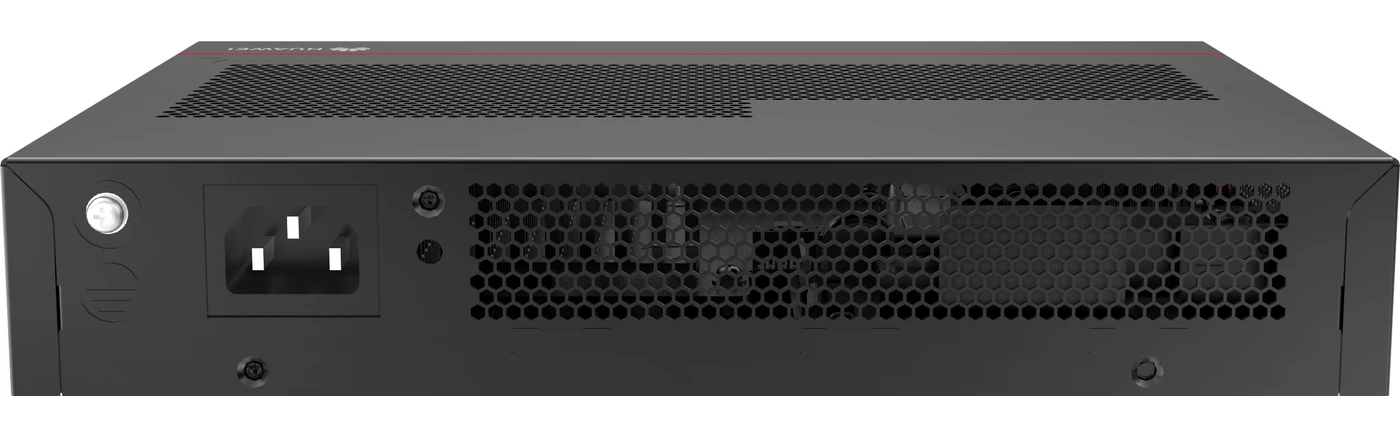

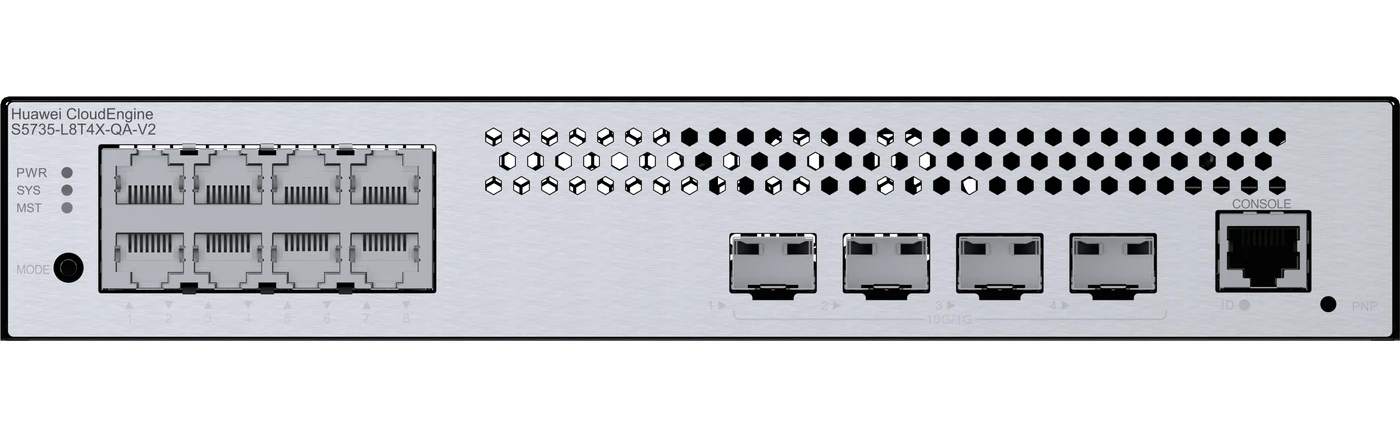

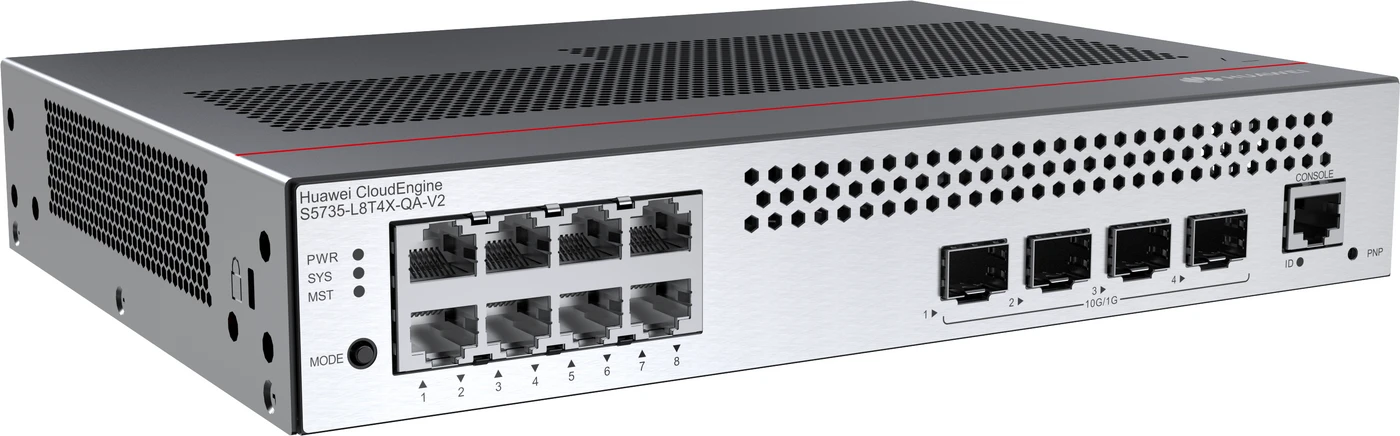

Буква Q означает естественное охлаждение: S5735-L8T4X-QA-V2 и S5735-L8P4X-QA-V2 работают без вентилятора. Рабочий диапазон у них такой же, как у остальных исполнений серии, поэтому берут их ради тишины в переговорной или кабинете, а не ради тяжёлых условий.

Буква C означает антикоррозийную защиту. В подборке она одна, у S5735-S48T4XE-C-V2, и нужна там, где в помещении держится влажность или агрессивная среда.

Буква Z означает слот расширения, в который порты добавляются после закупки. В подборке слот только у S5735-S24P4XEZ-V2, а в серии у Huawei есть и другие исполнения с Z, например 48-портовое S5735-S48P4XEZ-V2. Сочетание EZ в индексе означает, что у коммутатора есть и выделенные стек-порты, и слот.

Как выбрать исполнение

Сначала считаем порты на этаже, потом питание камер и телефонов, потом аплинк. Число портов доступа берём с запасом: доборный коммутатор занимает место в шкафу и добавляет ещё одно устройство в стек. Питание и полоса вверх переделываются тяжелее всего, поэтому их проверяем до заказа, а не после монтажа.

• Под питание по кабелю берём позиции с P, LP или U. Считаем суммарную мощность камер, телефонов и точек доступа и сверяем её с бюджетом PoE конкретного исполнения: индексом бюджет не кодируется.
• Группа 4S даёт 4 Гбит/с вверх, группа 4X даёт 40 Гбит/с. При видеонаблюдении или файловом обмене берём 4X независимо от числа портов. Среди малых исполнений подборки с 4S остался только S5735-L8T4S-A-V2, и он без PoE.
• Стек поддерживает вся серия. Если нужны выделенные стек-порты, которые не занимают аплинки, берём исполнение с буквой E.
• Точкам Wi-Fi 6 и младшим точкам Wi-Fi 7 надо 2,5 Гбит/с на медном порту, это буквы PN и LPN.
• Для тяжёлых условий есть антикоррозийное исполнение C и промышленное S5735I, для тихих помещений исполнения с буквой Q.
