Коммутаторы Huawei S7700

Серия Huawei S7700 это модульные коммутаторы ядра кампусной сети: шасси даёт слоты, питание и охлаждение, а порты, управление и матрица собираются из плат. В списке 41 позиция: 5 шасси и 36 комплектующих, это платы и модули, блоки питания, вентиляторы и крепёж.

Позиции серии и совместимые комплектующие

Сравнение исполнений

Открыть таблицу сравнения, 5 исполнений

Исполнения серии S7700
Парт-номер	Модель	Количество слотов шасси	Цена	Наличие
02113304	ES0B00770300	3	По запросу	под заказ
02113305	ES0B00770600	6	По запросу	под заказ
02115713	ES1BS7706SP0	6	По запросу	под заказ
02113306	ES0B00771200	12	По запросу	под заказ
02113308	ES0B017712P0	12	По запросу	под заказ

Лицензии и подписки серии

Лицензии серии S7700
Парт-номер	Что это	Цена
88060FQP	Подписка и поддержка, уровень Foundation, на устройство, на 1 год Наименование Huawei: N1-CloudCampus,Foundation,S77 Series,SnS,Per Device,1 Year	По запросу
88060FQR	Лицензия обновления, с Foundation на Advanced, на устройство, на 1 год Наименование Huawei: N1-Upgrade-Foundation to Advanced,S77 Series,SnS,Per Device,1 Year	По запросу
88063YHN	Подписка и поддержка, уровень Foundation, на устройство, на 2 года Наименование Huawei: N1-CloudCampus,Foundation,S77 Series,SnS,Per Device,2 Year	По запросу
88060FQQ	Подписка и поддержка, уровень Advanced, на устройство, на 1 год Наименование Huawei: N1-CloudCampus,Advanced,S77 Series,SnS,Per Device,1 Year	По запросу
88063YHU	Лицензия обновления, с Foundation на Advanced, на устройство, на 2 года Наименование Huawei: N1-Upgrade-Foundation to Advanced,S77 Series,SnS,Per Device,2 Year	По запросу
88062GXC	Подписка и поддержка, уровень Foundation, на устройство, на 3 года Наименование Huawei: N1-CloudCampus,Foundation,S77 Series,SnS,Per Device,3 Year	По запросу
81401078	Лицензия Наименование Huawei: VXLAN enhanced function license(used in S7700 series)	По запросу
82400514	Ресурсная лицензия Наименование Huawei: WLAN Access Controller AP Resource License-16AP (with the X-series LPU used)	По запросу
88033ERR	Наименование Huawei: Software Customized Development Fee(Man/Day)	По запросу
88063YHP	Подписка и поддержка, уровень Foundation, на устройство, на 4 года Наименование Huawei: N1-CloudCampus,Foundation,S77 Series,SnS,Per Device,4 Year	По запросу

Показано 10 из 69 лицензий, остальные пришлём по запросу.

Как выбрать

Сколько слотов в шасси коммутатора ядра

Количество слотов указано у всех 20 позиций: четыре слота у семи исполнений, восемь у пяти, шесть у трёх, 12 у трёх, дальше единичные на десять и на три. S16700 идёт на 4 и 8 слотов, S7700 на 3, 6 и 12, S12700E на 4, 8 и 12, S8700 на 4, 6 и 10.

Какое питание у шасси

Тип питания указан у шести позиций: переменный ток или высоковольтный постоянный у четырёх, постоянный у двух. Все 20 шасси идут в сборе.

Что покупается отдельно к шасси ядра

Шасси портов не даёт: их приносят интерфейсные платы, они лежат в категории плат и модулей сетевого оборудования. По блоку совместимости к S8700 относятся 42 платы и модуля каталога, к S12700H 26, к S12700E 25, к S16700 23, к S7700 19. Туда же идут модули коммутационной матрицы и модули управления.

Исполнения и чем они различаются

Все пять позиций это шасси в сборе, различие в числе слотов: S7703 на 3 слота, S7706 на 6 слотов и S7712 на 12 слотов. У S7706 и S7712 по два парт-номера, различие в карточках не раскрыто, сверяем по документации. S7703 берут под ядро небольшого кампуса, S7712 под площадку с большим числом аплинков, число мест под интерфейсные платы сверяем по документации.

Что нужно для запуска

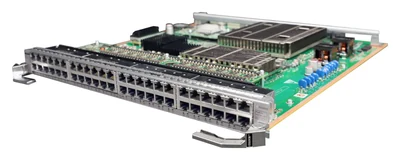

Шасси едет пустым. В списке 19 плат и модулей: 14 интерфейсных плат на 6, 12 или 48 портов со скоростями 1, 10, 40 и 100 Гбит/с, два модуля управления и плата централизованного мониторинга, отдельно помечены платы для S7703 и S7706. Питание: шесть позиций блоков питания, три блока на 800, 2 200 и 3 000 Вт переменного или постоянного тока и три блока распределения. Два вентиляторных модуля и девять позиций крепежа. Под оптические порты нужны трансиверы.

Поставка и заказ

Шасси S7700 едет из Китая под заказ пустым, платы, модули управления и блоки питания заказываются той же спецификацией, склада нет. Пришлите список портов по скоростям, требования к резервированию и тип тока в стойке, вернём состав шасси со сроком, цена в рублях с НДС 22 %, договор с ООО. Все серии в категории коммутаторов ядра.

Вопросы и ответы

Какое шасси брать: на 3, 6 или 12 слотов

Считают от числа интерфейсных плат с запасом на рост, при этом часть слотов занимают модули управления, их число на шасси сверяем по документации. S7703 берут под ядро небольшого кампуса, S7706 под средний с резервом, S7712 под площадку с большим числом аплинков 40 и 100 Гбит/с. Число слотов задано корпусом и потом не меняется.

Что обязательно докупить к шасси

Шасси в сборе едет без плат, блоков питания и трансиверов. Минимум: модуль управления (лучше два), интерфейсные платы под нужные порты, блоки питания под тип тока в стойке с запасом по мощности на все платы, вентиляторные модули, трансиверы под оптические порты. Крепёж и усиление стойки берут под массу собранного шасси.

Какой срок поставки и что входит в цену

Шасси S7703, S7706 или S7712 вместе с платами производится под заказ, склада нет, срок называем в расчёте до оплаты после согласования состава слотов. Цена в рублях с НДС 22 % включает доставку и таможню, договор с ООО. Интерфейсные платы, модули управления, блоки питания, вентиляторы и крепёж грузим той же партией, что и шасси.
